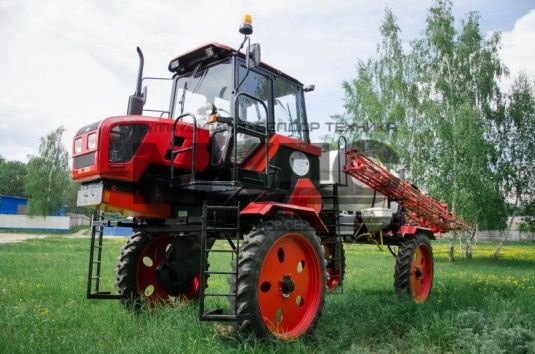

Опрыскиватель высококлиренсный БЛ-3000 (1350 мм)
Опрыскиватель высококлиренсный БЛ-3000 (1350 мм)
RUB
Цена по запросу
  • В наличии
  • В кредит
  • В лизинг
Описание
Обзор серии
Опрыскиватель предназначен для химической защиты полевых сельскохозяйственных культур, а также для поверхностного внесения жидких минеральных удобрений. Тип опрыскивателя – самоходный, с шарнирно-сочленённой рамой с гидравлическим приводом, со штангой пространственного типа, оснащённый маятниковой системой копирования рельефа, с возможностью принудительного уклона. Устойчивость штанги обеспечивается амортизаторами. Оснащение:
  • Рулевое управление – шарнирно-сочленённая рама с гидравлическим приводом и гидравлической обратной связью.
  • Установка оснащена рабочей тормозной системой дискового типа и независимым стояночным тормозом.
  • Размер колеи регулируется бесступенчато от 2000 до 2400 мм.
  • Клиренс достигает - 1350 мм.
  • Высота установки штанги относительно почвы составляет 700 - 2400 мм.
  • Штанга оснащена трёхпозиционными распылителями револьверного типа (на нержавеющей трубке) с шагом расстановки 500 мм.
  • Рамная конструкция штанги и шасси защищены трёхслойным полимерным антикоррозийным покрытием, что позволяет предотвратить попадание под покрытие разного рода загрязнений, обеспечивающее стойкость, долговечность и нечувствительность конструкции к неблагоприятным условиям.
  • Опрыскиватель оснащён компьютером ARAGBravo 180S, который управляет всеми процессами, касающимися обработки. Специальное программное обеспечение позволяет управлять секциями с учётом выбранного способа, а также последовательно управлять несколькими секциями или полуштангами.
  • Навигационная система позволяет следить за полным покрытием обрабатываемой площади, и в комплексе с компьютером предотвращает наложение внесения химикатов.
  • Гидросистема опрыскивателя обеспечивает плавное регулирование работы кинематики штанги.
  • Управление всеми системами работы опрыскивателя осуществляется из кабины.
Технические данные:
  • Вместимость бака составляет 3000 л;
  • Бак для промывки системы 150 л. и мытья рук 20 л;
  • Емкость миксера для приготовления рабочего раствора 30 л;
  • Установка имеет мешалки гидравлические инжекторного типа;
  • Ёмкости изготовлены из стеклопластика;
  • Опрыскиватель оборудован мембранно-поршневым насосом ANNOVI REVERBERI AR-215 (Италия), производительностью 215 л/мин;
  • Гарантия – 24 месяца.
Базовая комплектация:

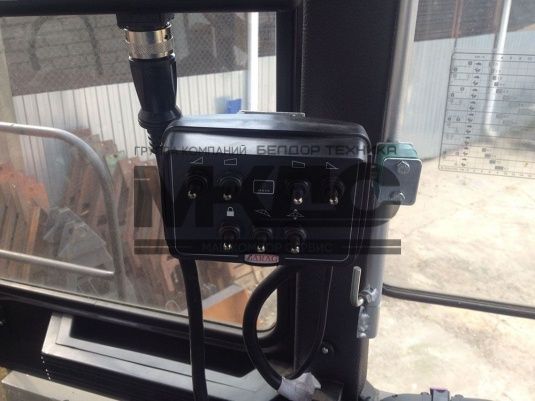

  • Гидрораспределитель и пульт управления-Bondioli @ Paveri
  • Трехпозиционные корпуса револьверного типа ARAG, распылитель (вставка) типоразмер - 02, 03, 04
  • Мембранно – поршневой насос ANNOVI REVERBERI AR 215
  • Кондиционер
  • Угольный фильтр
  • Бортовой компьютер ARAGBravo 180S
  • Миксер для приготовления рабочего раствора – 30 л
  • Навигационный приемник
В базовую комплектацию опрыскивателя включен бортовой компьютер, имеющий программное обеспечение, позволяющее формировать цифровую карту поля. Необходимая норма орошения поддерживается компьютером и не зависит от скорости движения опрыскивателя. Рабочая система опрыскивателя оборудована четырёхступенчатой фильтрацией рабочей жидкости, что обеспечивает долговременную работу насоса и оборудования. Дополнительная комплектация (за доп. плату)
  • автономная помпа для заполнения баков водой из различных источников
  • полный привод 4х4 (AWD)*
*Привод 4х4(4WD) - привод передних колес-механическая передача, привод задних колес осуществляется за счет гидростатической передачи гидронасоса и двух гидромоторов, установленных по одному на каждое колесо. Задний ведущий мост опрыскивателя БЛ-3000 приводится в действие от коробки передач, через раздаточную коробку к которой присоединен гидронасос. Раздаточная коробка служит для передачи крутящего момента от коробки передач к заднему ведущему мосту. С ее помощью осуществляется автоматическое или принудительное включение и выключение заднего моста опрыскивателя. Режим работы с автоматическим включением переднего моста является основным Возможности системы параллельного вождения:
  • Одночастотный GPS приемник частотой 1 Гц с точностью междурядья до 30 см;
  • Индикация отклонения на экране (дублирует информацию об отклонении);
  • Параллельное, контурное и круговое вождение - совмещение нескольких режимов;
  • Точное измерение площади поля, площади пропущенных и повторно обработанных участков поля;
  • Предварительная сигнализация препятствий и границ поля;
  • Данные полевого участка могут быть просмотрены на дисплее курсоуказателя, а также могут быть сохранены и в дальнейшем загружены вновь;
  • Запись данных на Flash накопитель (в комплекте), просмотр проделанной работы на PC;
  • Просмотр работ в картографической программе Google Earth;
  • Возможность подключения видеокамер;
  • Цветной сенсорный дисплей диагональю 18 см и разрешением 800х480;
  • Интегрированные в GPS-курсоуказателя функции измерения площади участка и расчёта площади в гектарах могут быть полезны при выполнении работ по подряду.
Пояснения по опрыскивателю:
  • Насос AR-185 позволяет устойчиво работать на следующих нормах внесения и скоростях:
  • Форсунки серые
    Форсунки красные
    Форсунки синие
    500 л/га - 7 км/ч
    300 л/га – 8 км/ч
    200л/га – 10 км/ч
    400 л/га - 9 км/ч
    200 л/га – 12 км/ч
    150 л/га – 12 км/ч
    300 л/га - 12 км/ч
    150 л/га – 16 км/ч
    100 л/га – 16 км/ч
    200 л/га - 16км/ч



    • Объем емкости выбран для наиболее устойчивой работы машины при подъеме на склон с полными баками на рыхлой почве.
    • Амортизация вертикальных колебаний состоит из 2-х контуров:
      • подрессоренная с системой амортизации - задняя полурама машины
      • система амортизации штанги (два амортизатора с пружинами)
    • Горизонтальные колебания (раскачивания крыльев), гасятся:
      • амортизаторами параллелограмма с цепными ограничителями;
      • системой амортизации штанги;
      • установкой заднего портала на горизонтальной оси качания.
      *кроме того, боковые секции имеют тросовое крепление, что также подавляет колебания крыльев.

Читать полностью

Характеристики

Двигатель

Двигатель, тип Дизель
Модель Д - 245
Мощность, л.с. (кВт) 89 (65,46)
Ёмкость топливных баков, л 130

Трансмиссия

Коробка передач 9/2 механическая
Количество передач, вперед/назад 18/4
Скорость передвижения, вперед/назад, км/ч 1.9-34.3/4.1-9.2
Удельный расход топлива, не более, кг/га 0,7
Шина, размер 270/95R38

Показатели надежности

Коэффициент готовности по оперативному времени 0,98
Срок службы, лет, не менее 7
Количество обслуживающего персонала, чел 1 (тракторист)
Наработка на сложный отказ, час, не менее 200
Минимальный радиус поворота, не более, м 5

Показатели назначения

Производительность при обработке культур (200 л/га), га/час 9,6-28,8
Рабочая скорость движения, км/ч 4-12
Транспортная скорость с незаполненными емкостями, км/ч 16
Рабочая ширина захвата, м 24
Объем баков, основного/технологического, л 2500/150
Масса (без рабочей жидкости и комплекта ЗИП), кг 5 500
Габаритные размеры в рабочем положении, ДхШхВ, мм 9700*24700*4050
Габаритные размеры в транспортном положении, ДхШхВ, мм 9800*2600*4050
Размер колеи (плавно регулируемый), мм 2000 - 2400
Клиренс (между балкой и поверхностью почвы), мм 1 350
Высота установки штанги (регулируемая), мм 700-2400
Расход рабочей жидкости:
- при орошении, л/га 100-400
- при внесении жидких минеральных удобрений, л/га 100-600
Отклонение фактической нормы орошения от заданной ±5
Неравномерность внесения рабочей жидкости (отложение препарата) на рабочей ширине захвата, %, не более ±20
Средневзвешенный медианно-массовый диаметр следов капель (при норме орошения рабочей жидкости 200 л/га), мкм 200-550
Плотность покрытия обрабатываемой поверхности каплями, шт/см2 30
Отклонение концентрации рабочей жидкости от среднего значения по объему бака, %, не более 5
Рабочее давление в напорной коммуникации, Мпа 0,1-0,6
Количество распылителей, шт 48
Шаг расстановки распылителей, мм 500
Оперативная трудоемкость изменения нормы орошения рабочей жидкости, чел/час, не более 0,5
Удельная суммарная оперативная трудоемкость технических обслуживаний, чел/час, не более 0,025
Оперативная трудоемкость перевода опрыскивателя в рабочее или транспортное положение, чел./ч, не более 0,15
