Машина для ямочного ремонта Тайфун

Установка для ямочного ремонта Тайфун
Характеристики
Все характеристики
Ёмкость эмульссионного бака, л 1300
Ёмкость водяного бака, л 1000
Привод двигатель HATZ
RUB
Цена от 3 476 000 ₽
3476000.00
  • В наличии
  • В лизинг

Описание Машины для ямочного ремонта Тайфун

Обзор серии

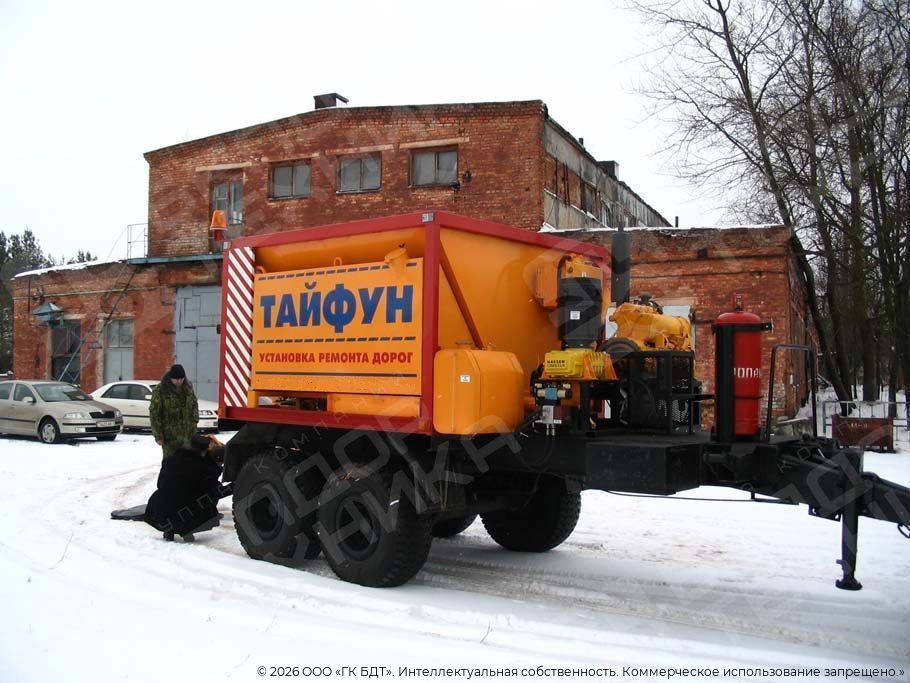

Установка для ямочного ремонта Тайфун разработана для выполнения ямочного ремонта дорожного покрытия с использованием катионно-битумной эмульсии. Используемая на данной установке система сохранения дорожного покрытия методом нагнетания и распыления ремонтного материала, является наиболее экономичным методом ямочного ремонта. Ремонт ям и выбоин дорожного покрытия проведенный на данной установке при соблюдении технологии не требует их дальнейшего ремонта в течение 5 лет.

Стандартная комплектация:

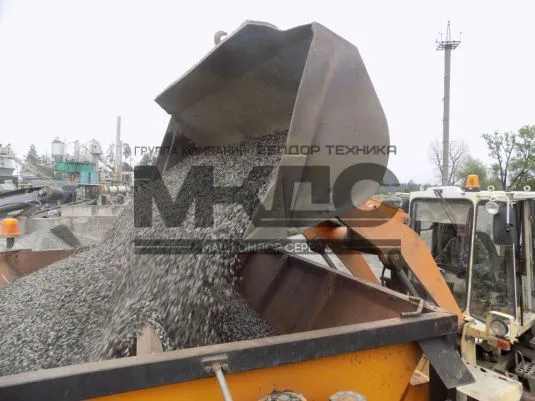

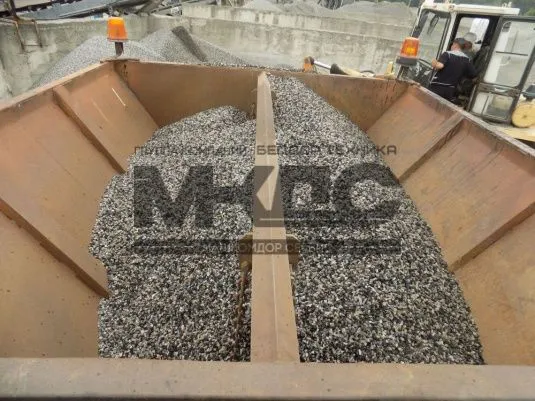

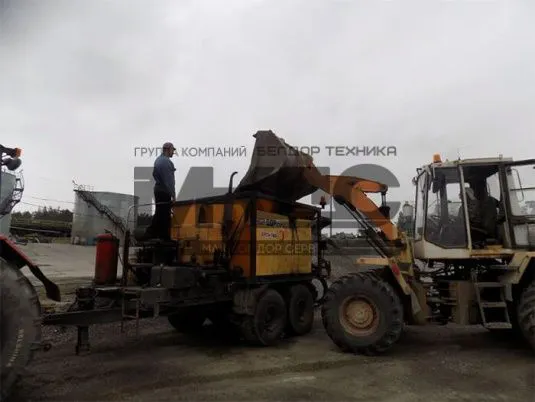

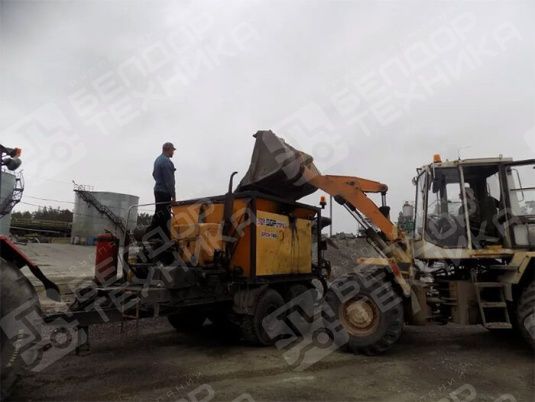

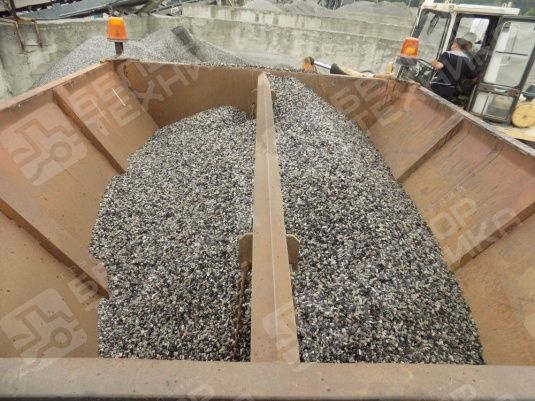

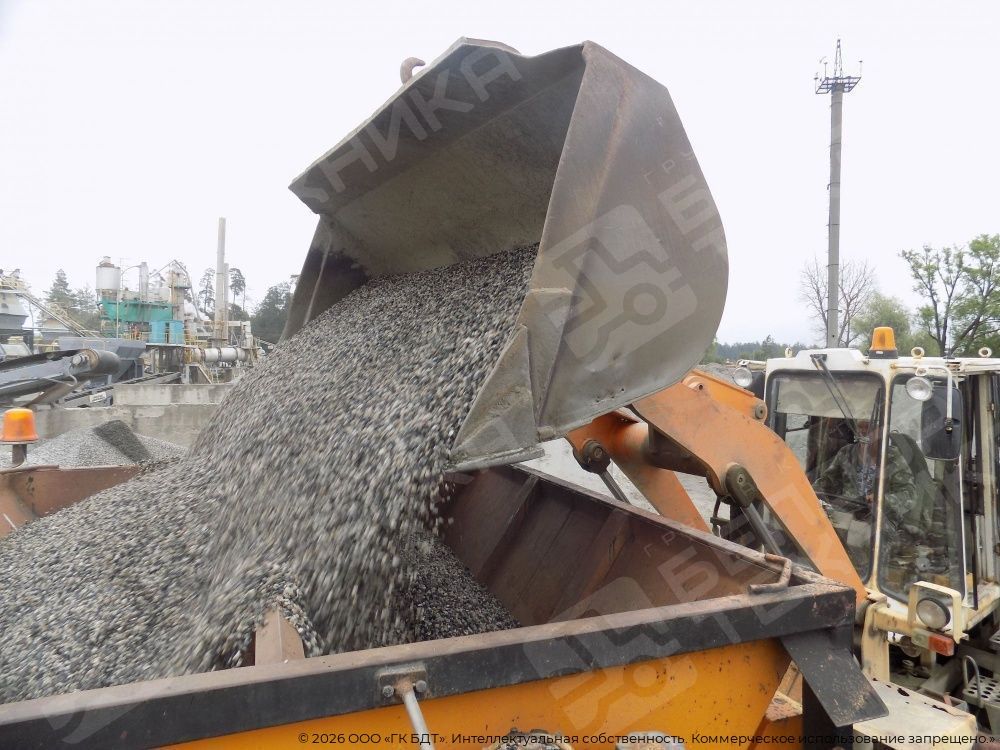

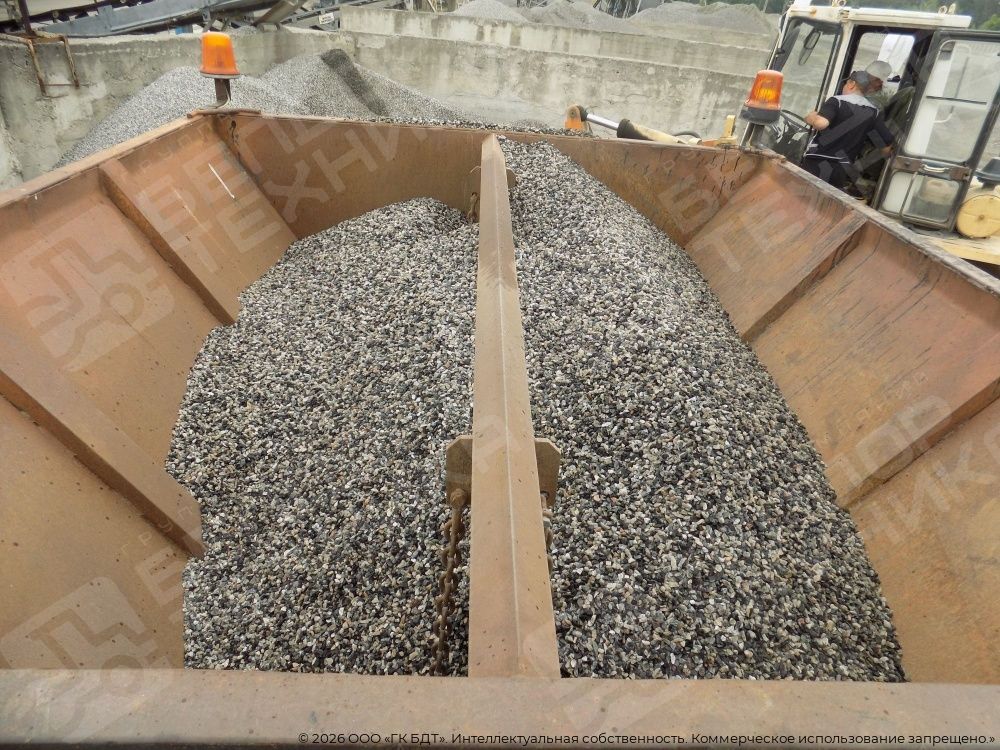

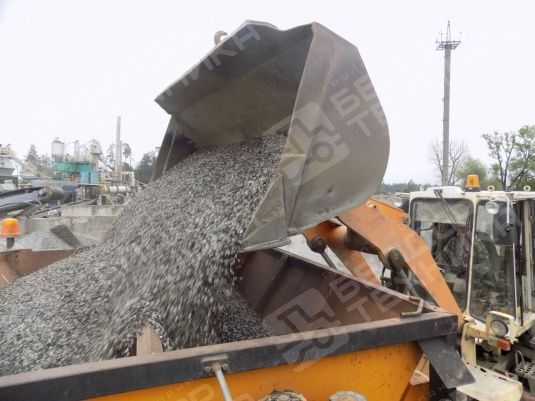

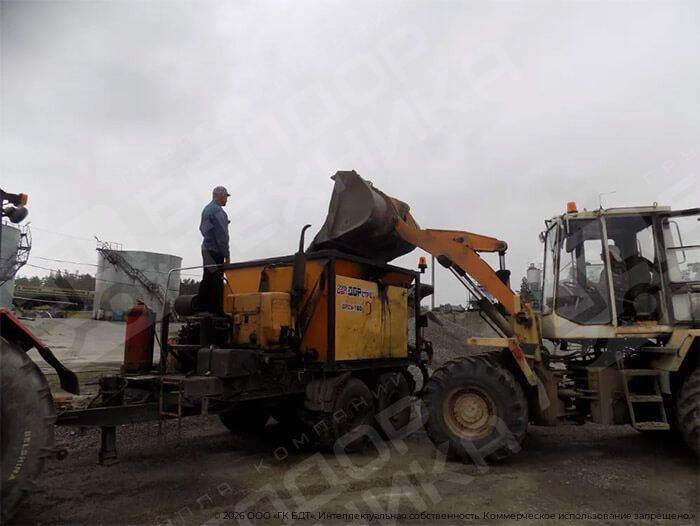

  • Двухсекционный бункер, объемом 2,4 м3, для двух фракций щебня: - фракции 5…10 мм или 2…4 мм - фракции 10…15 мм или 4…8 мм
  • Подогреваемая и утепленная емкость для эмульсии с контролем уровня эмульсии в баке - 1300 литров.
  • Отдельная емкость для воды - 1000 литров.
  • Воздуходувка используется для пневматической подачи щебня.
  • Два шнека используются для подачи щебня с отсеков бункера в трубопровод, с регулируемой скоростью вращения гидромоторов.
  • Два диафрагменных насоса для подачи эмульсии и воды, с регулируемым давлением, фирмы Alfa Laval, Германия.
  • Экономичный дизельный двигатель с воздушным охлаждением мощностью 26,9 KW фирмы HATZ, Германия, с плавным регулированием оборотов двигателя с пульта оператора.
  • Комплект оборудования с газовой горелкой для подогрева эмульсии. По желанию Заказчика может устанавливаться автономная дизельная горелка.
  • Компрессор производительностью 510л/мин. с давлением 12Атм, Италия.
  • Два регулятора давления с манометрами для воды и эмульсии, фирмы САМОZZI, Италия.
  • Стрела облегченной конструкции с пневмо–подъемом, позволяющая выполнять ямочные работы в диаметре до 8 метров.

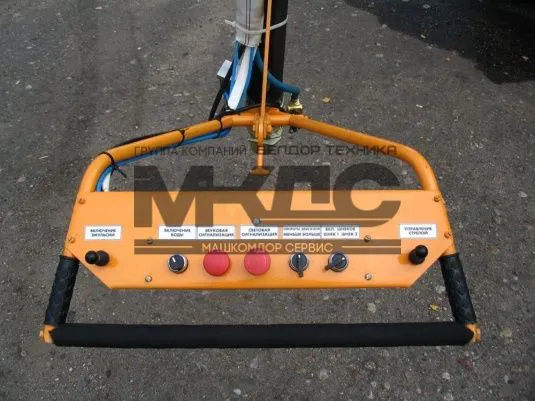

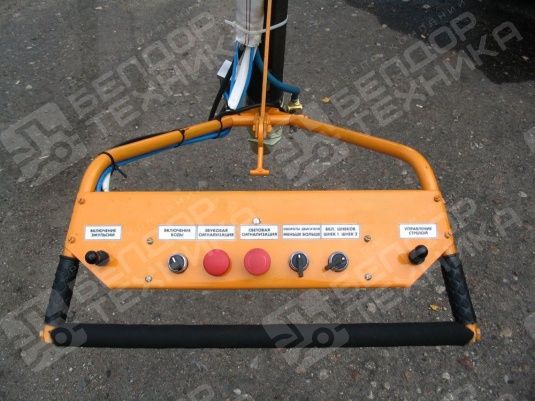

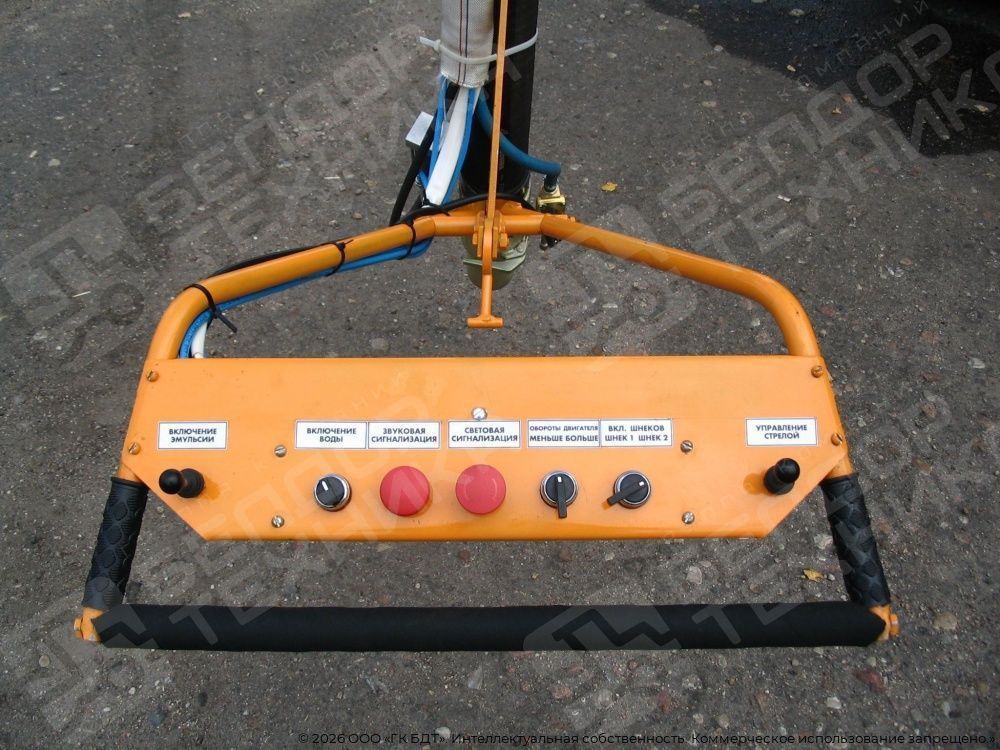

  • Пульт управления, позволяющий управлять технологическим процессом ремонта дорожного покрытия одному оператору.Сис
  • темы круговой циркуляции, предотвращающие застывание эмульсии в трубопроводах при низких температурах.
  • Узлы конструкции позволяющие, производить промывку и продувку трубопроводов от остатков эмульсии.
  • Узлы конструкции позволяющие, производить закачку эмульсии в бак с использованием собственного диафрагменного насоса.
  • Узлы конструкции позволяющие, производить промывку водой, дна ямы от глины и грязи под давлением до 8 Атм.
  • Узлы конструкции позволяющие, производить смачивание и промывку щебня перед подачей его в трубопровод, для улучшения адгезии.
  • Трубопровод для подачи щебня диаметром 75 мм и длиной 4.5м, износостойкий, семислойный, с двумя нитями металло-корда, Италия.

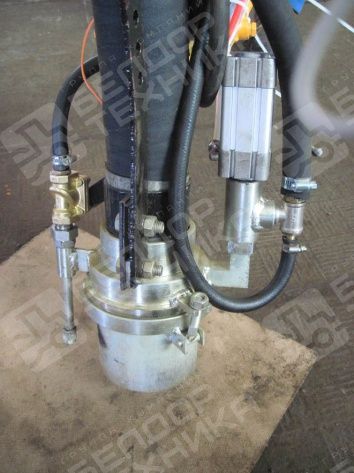

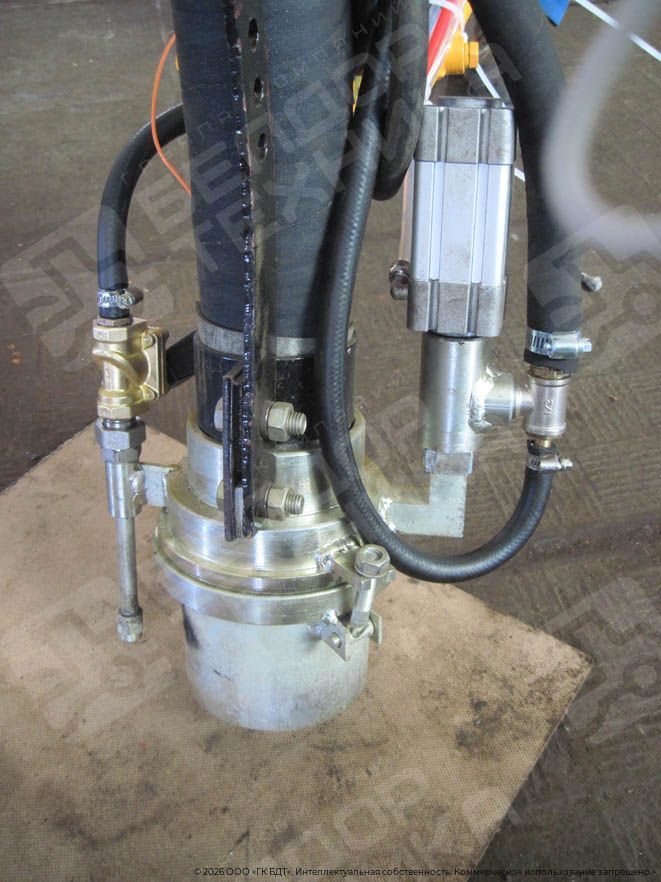

  • Съемной форсунки с раздельной подачей воды и эмульсии.
  • Аккумулятор.
  • Счетчик м/ч, для контроля времени работы.
  • Комплект накидных гаечных ключей.
  • Комплект отверток.
  • Комплект шестигранных ключей.
  • Два комплекта рабочей одежды с надписью УРД «ТАЙФУН».

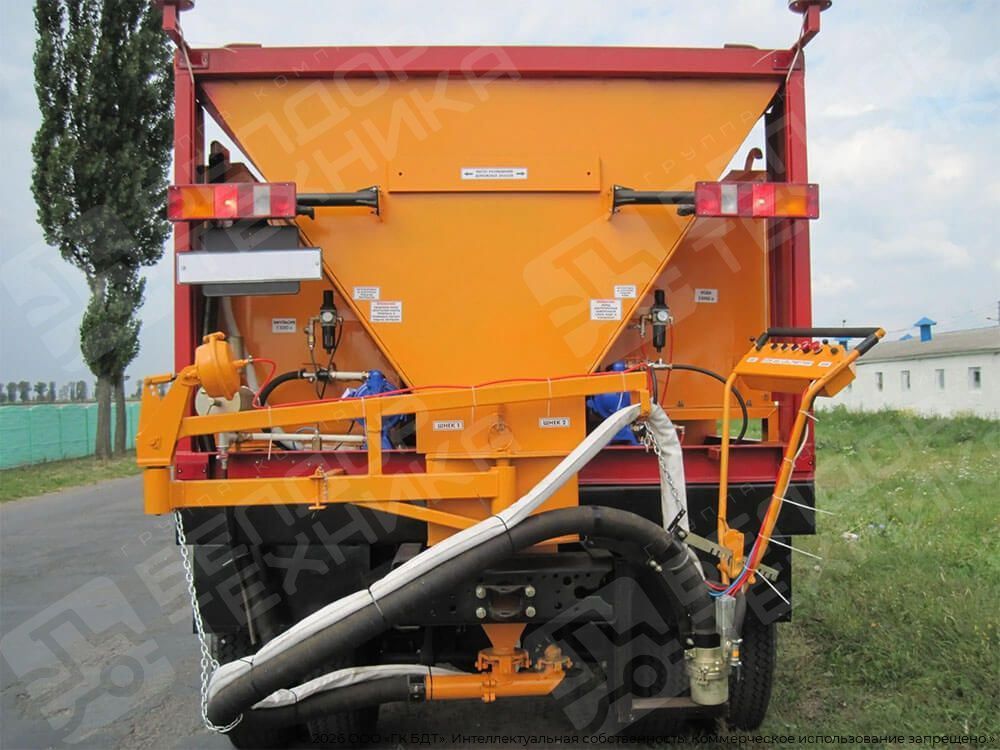

  • При заказе УРД «Тайфун» на шасси автомобиля, установка изготавливается с переходной рамой и крепится к шасси автомобиля на 8 скобах. А также комплектуется лестницей для подъема, площадкой с ограждением, брызговиками задних колес, двумя мигалками оранжевого цвета и звуковым сигналом.


Читать полностью

Характеристики Машины для ямочного ремонта Тайфун

Привод HATZ

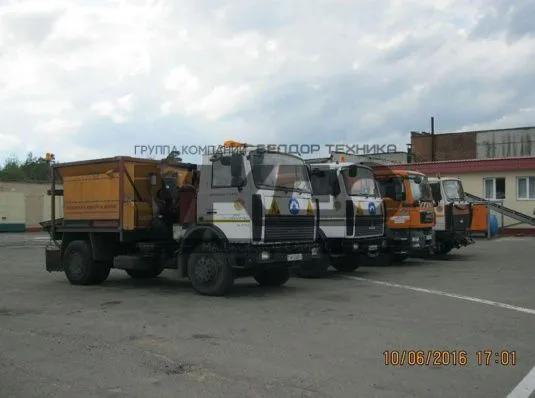

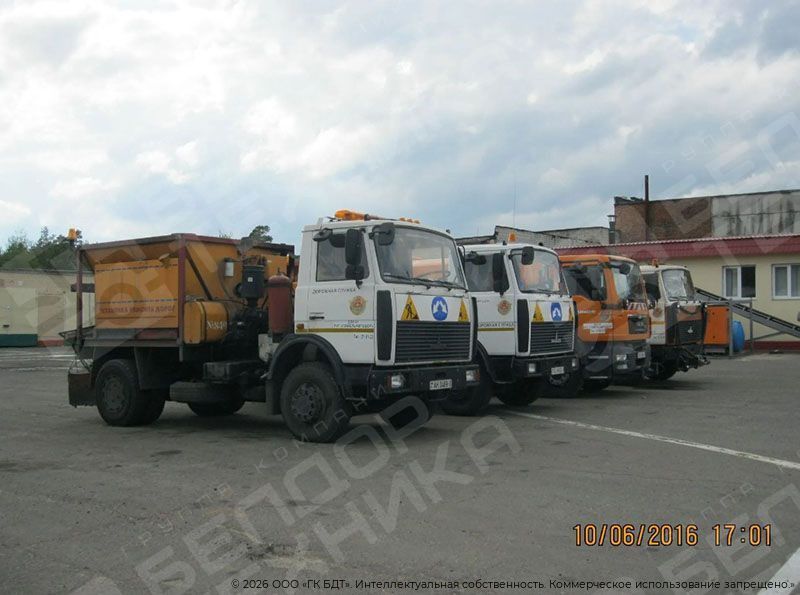

1. Базовое шасси МАЗ, КАМАЗ, ТТЛ-11.

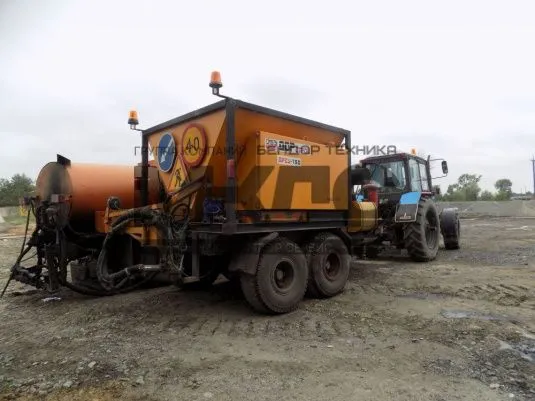

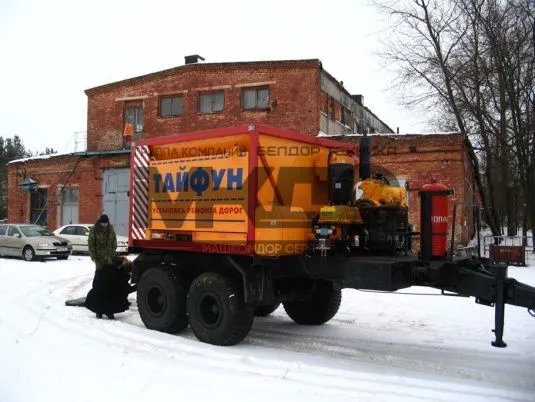

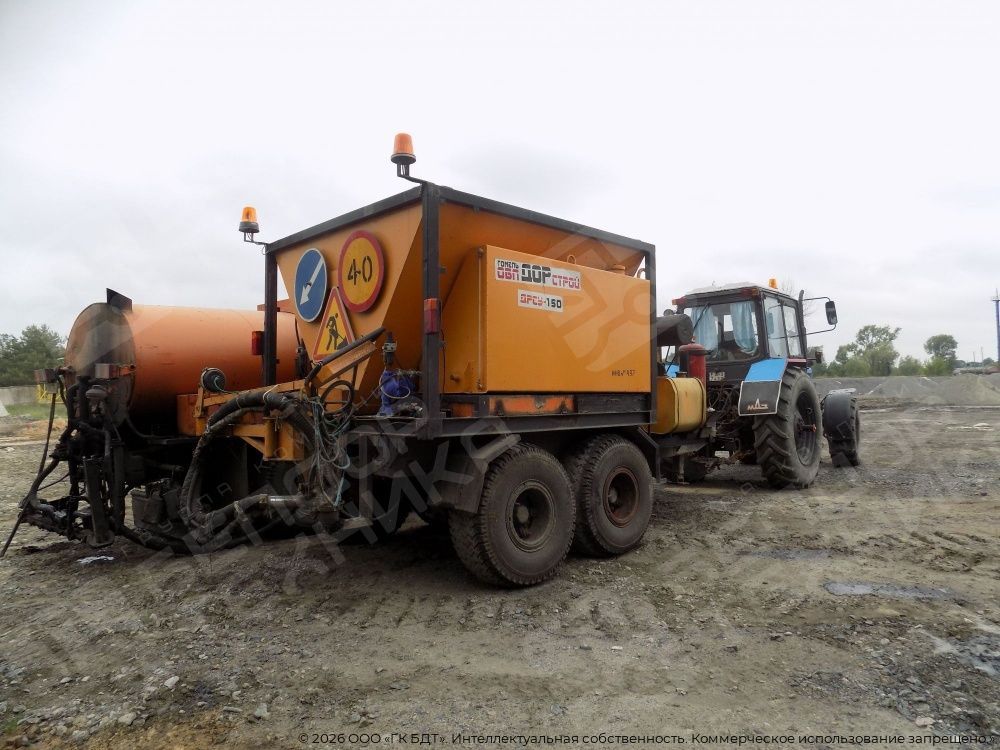

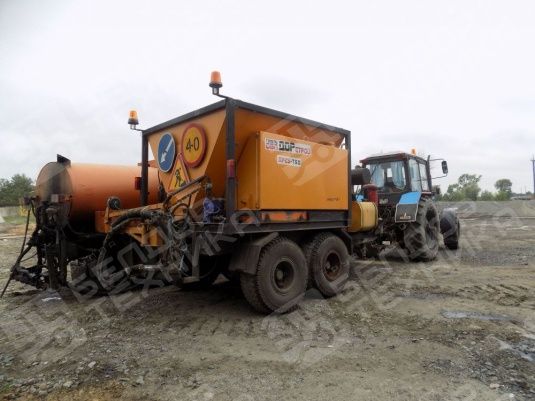

2. Базовый тягач МТЗ, МАЗ КАМАЗ
3. Объем бункера для щебня, м3 4,8
- для фракции   5…10 мм 2,4
- для фракции 10…15 мм 2,4
4. Силовая установка, тип дизель HATZ или аналог
- мощность установки, квт (л.с.) 26,9 (36,6)
5. Гидро-мотор, гидравлический планетарный, тип МГП-315
- рабочий объем, м3 314,8
- частота вращения (max), об/мин. 210
- объемный расход, л/мин. 30
- давление на входе, МПа (кгс/см2) 16 (163,2)
6. Давление в гидросистеме, МПа (кгс/см3) 16 (163,2)
7. Объем гидробака, л 40
8. Рабочая жидкость: минеральные гидравлические
- масла МГЕ-468 (МГ-30У) ТУ 38.001347-83,
М8В2 ГОСТ 8581-78 или другие моторные масла.
9. Частота вращения шнековых валов
- минимальная, об/мин. 10
10. Воздуходувка, тип VIENYBE 2 AF 49
- подача воздуха, куб/м раб. - 7   макс. - 13
- номинальное давление, бар (атм.) 1,0 (1,0)
11. Компрессор, тип В3800 (Италия)
12. Мембранный насос, тип DL 25 (Германия)
13. Объем бака для воды, л 1000
14. Объем бака для эмульсии, л 1300
15. Объем бака для топлива, л 125
16. Обслуживающий персонал, включая водителя, чел. 2
17. Максимальная скорость движения, км/ч 60
18. Масса установки
- порожняя, кг 2900
- снаряженная (со щебнем, водой и эмульсией), кг 11800
19. Габаритные размеры, мм
- длина 4095
- ширина 2400
- высота 2150
