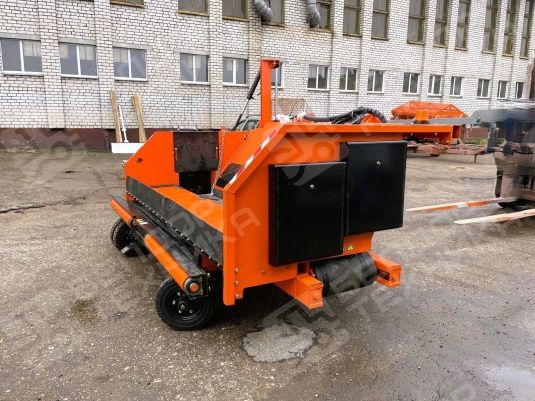

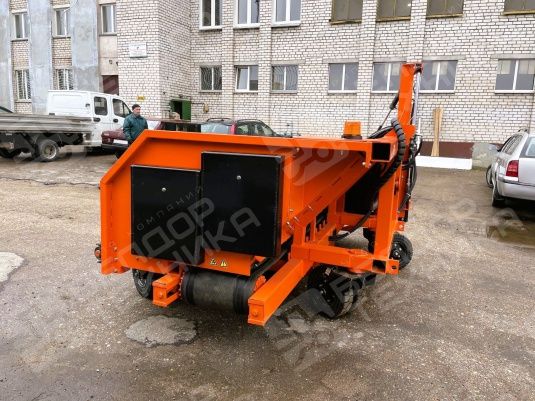

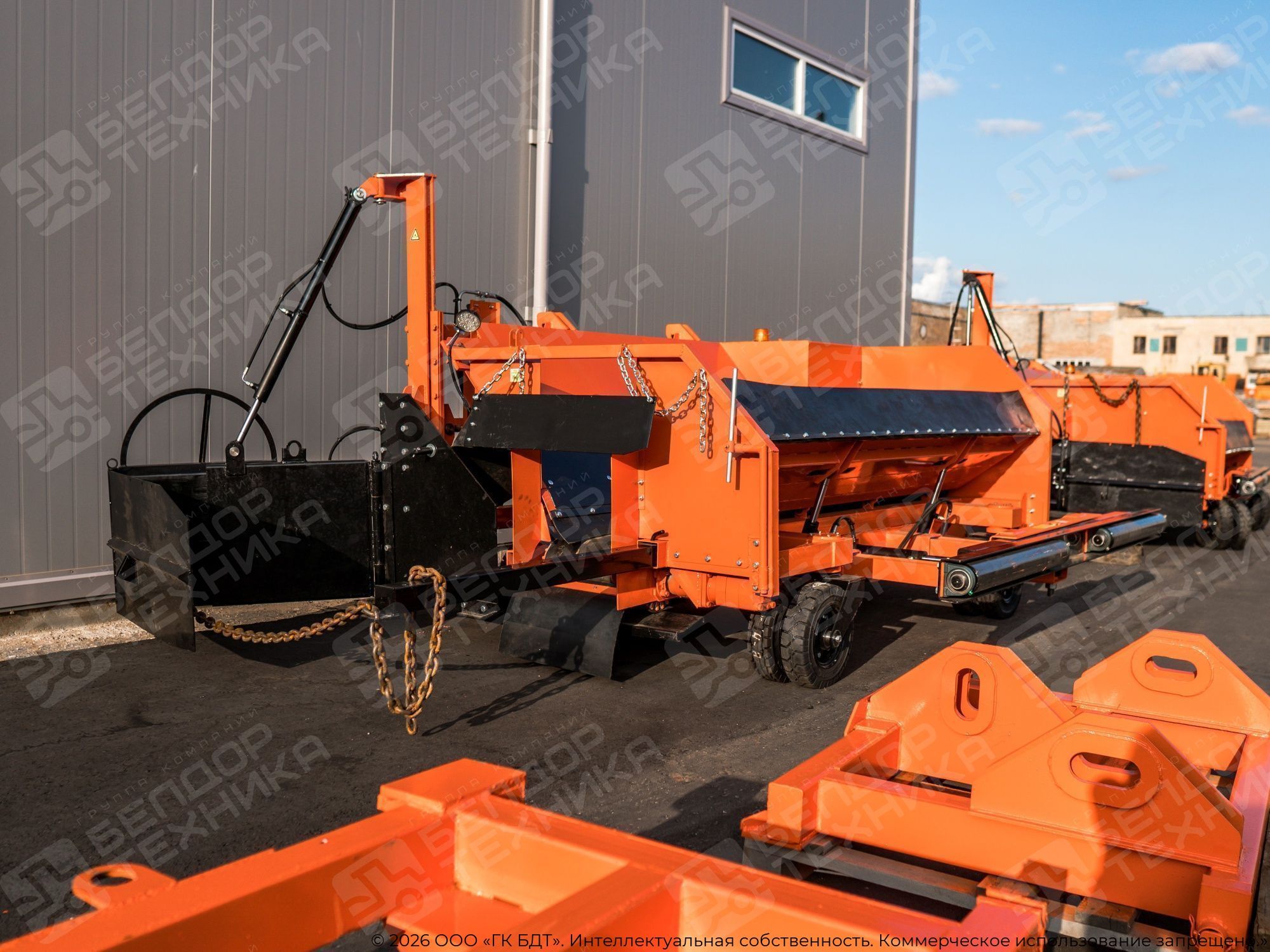

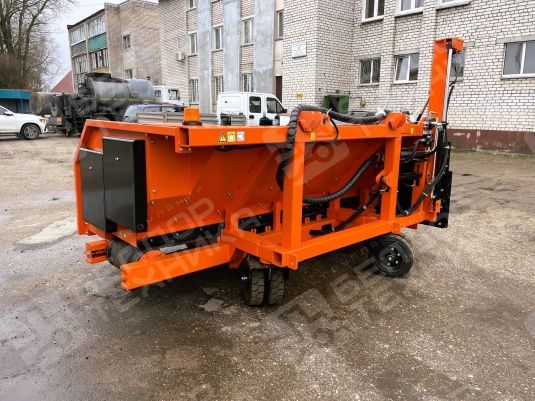

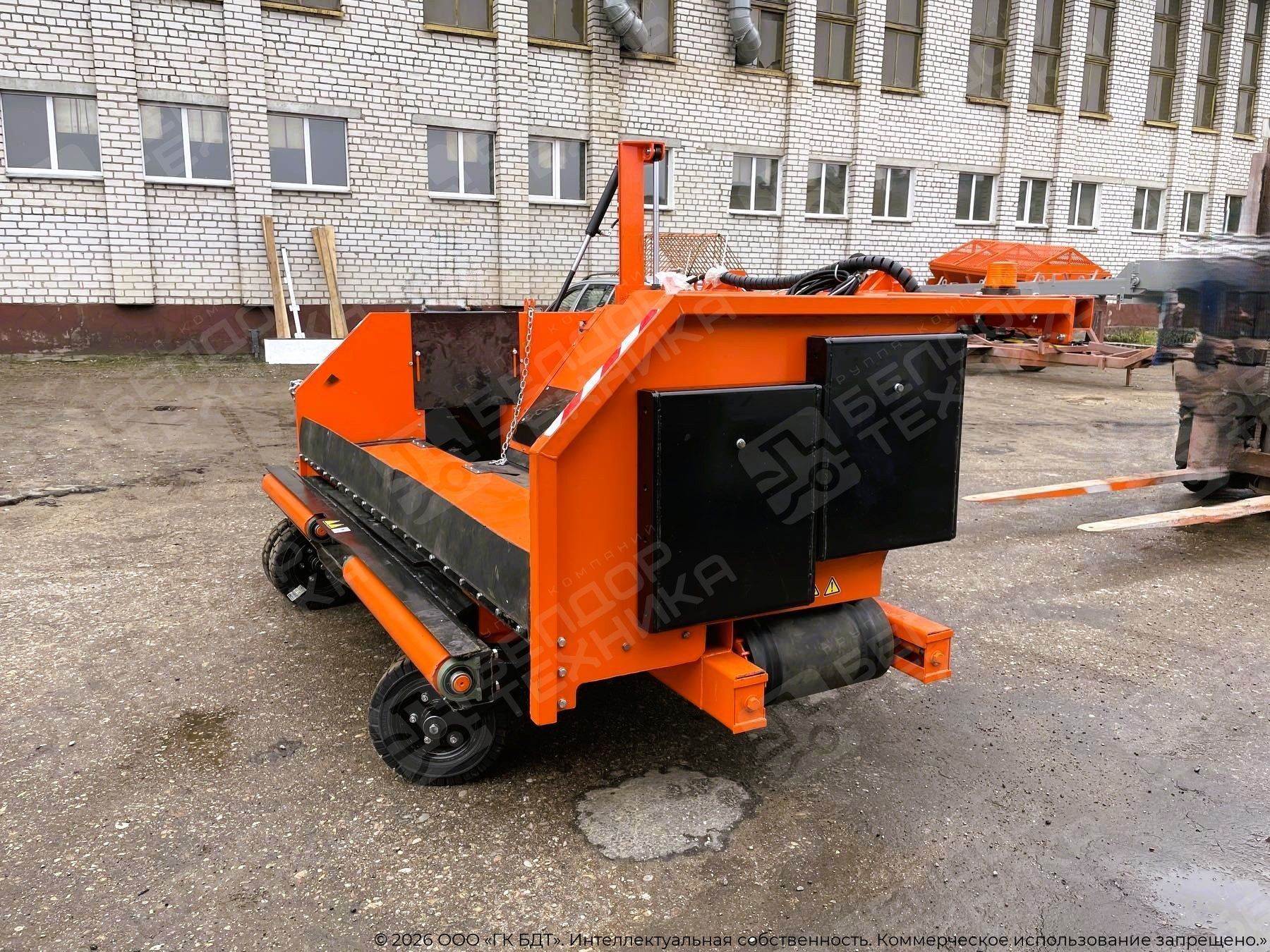

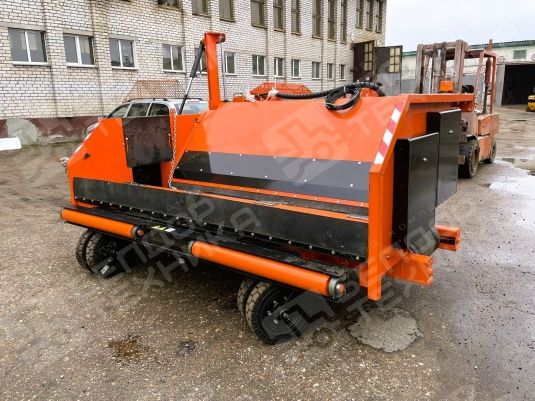

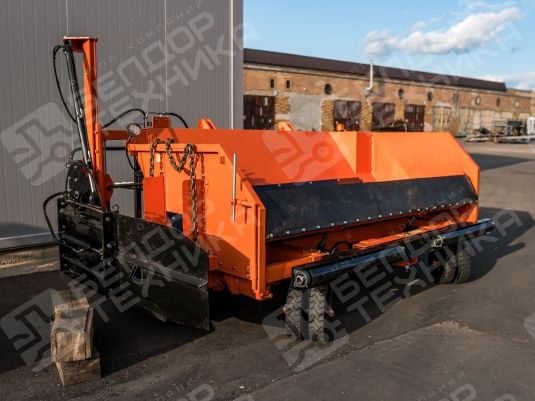

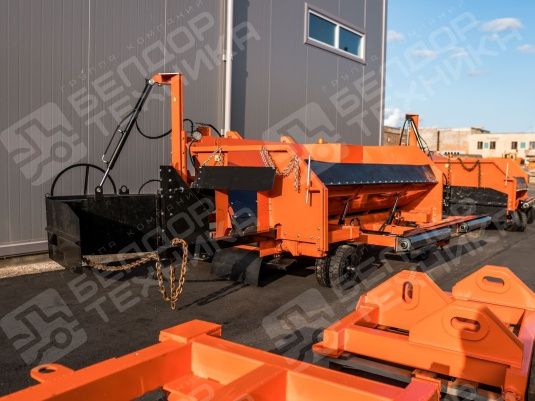

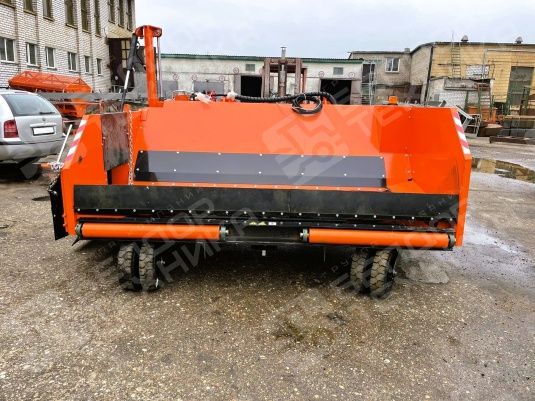

Укладчик обочин МКД-1000

Укладчик обочин МКД-1000
Характеристики
Все характеристики
Базовый тягач погрузчик / экскаватор-погрузчик
Ширина укладки, мм 200 — 3000
Привод гидравлический
RUB
Цена по запросу
  • В наличии
  • В лизинг

Описание Укладчика обочин МКД-1000

Обзор серии

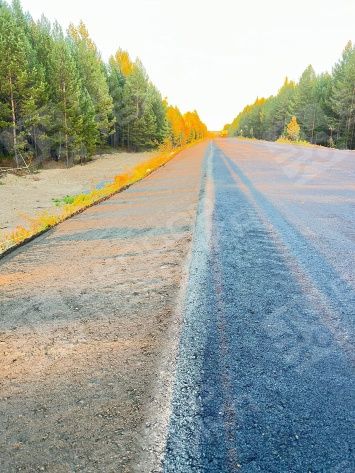

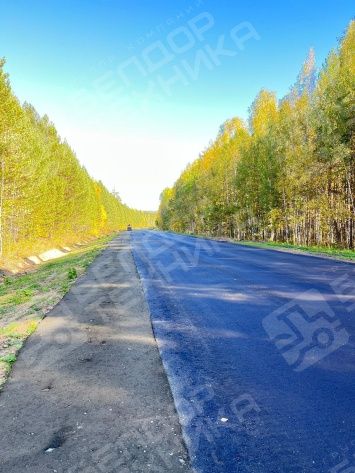

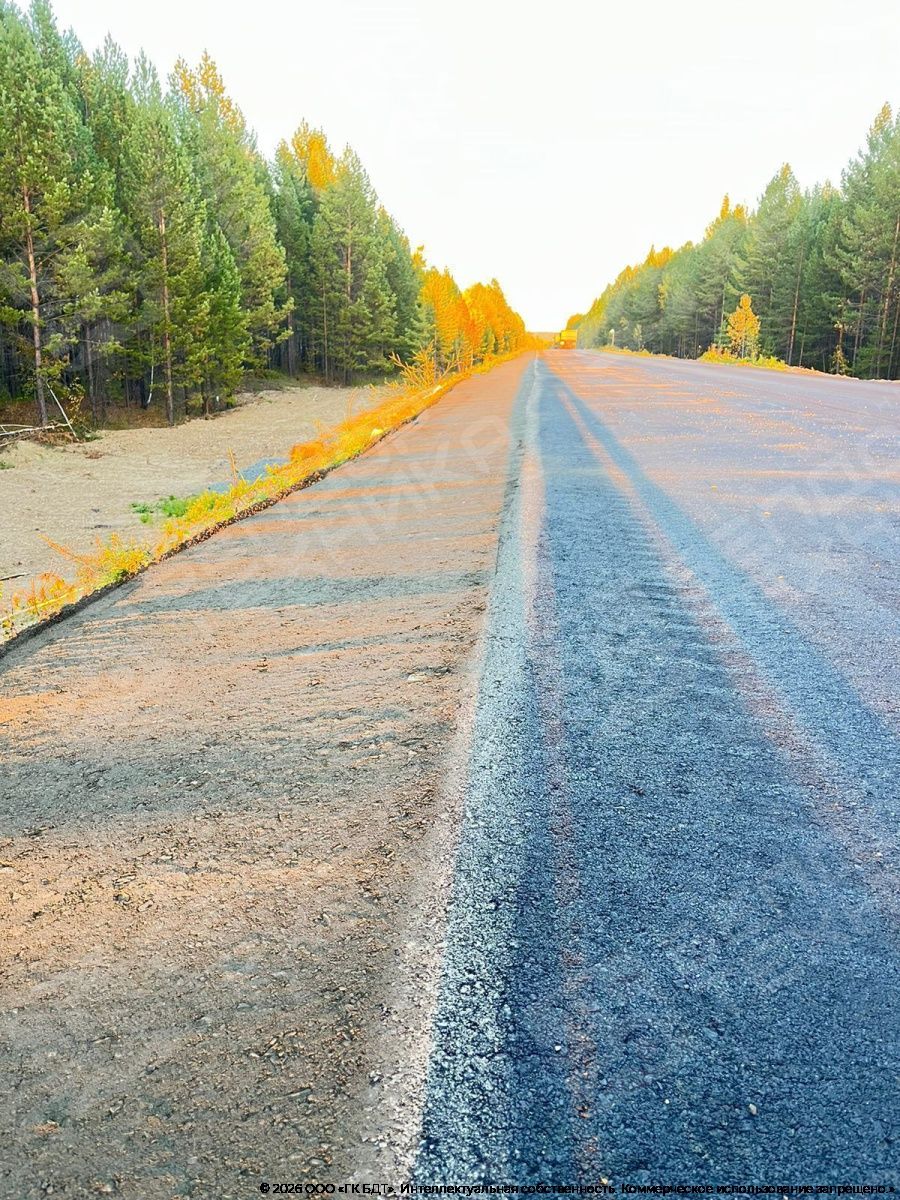

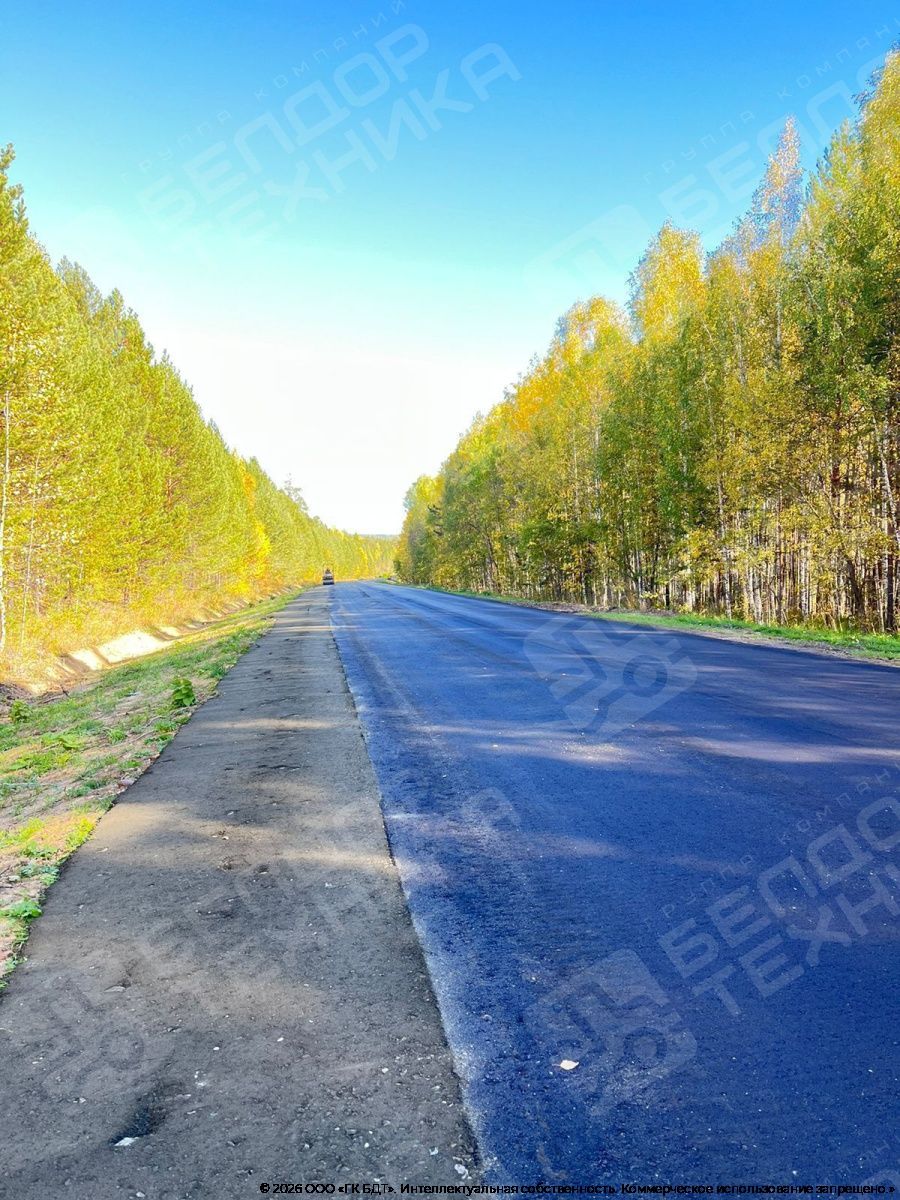

Укладчик обочин предназначен для укладки и отсыпки обочин дорог и является съёмным навесным оборудованием фронтальных погрузчиков и экскаваторов-погрузчиков при ремонте и укреплении обочин. При круглогодичном использовании базового шасси, установка для отсыпки обочин демонтируется.

Назначение:

Навесное оборудование, предназначено:

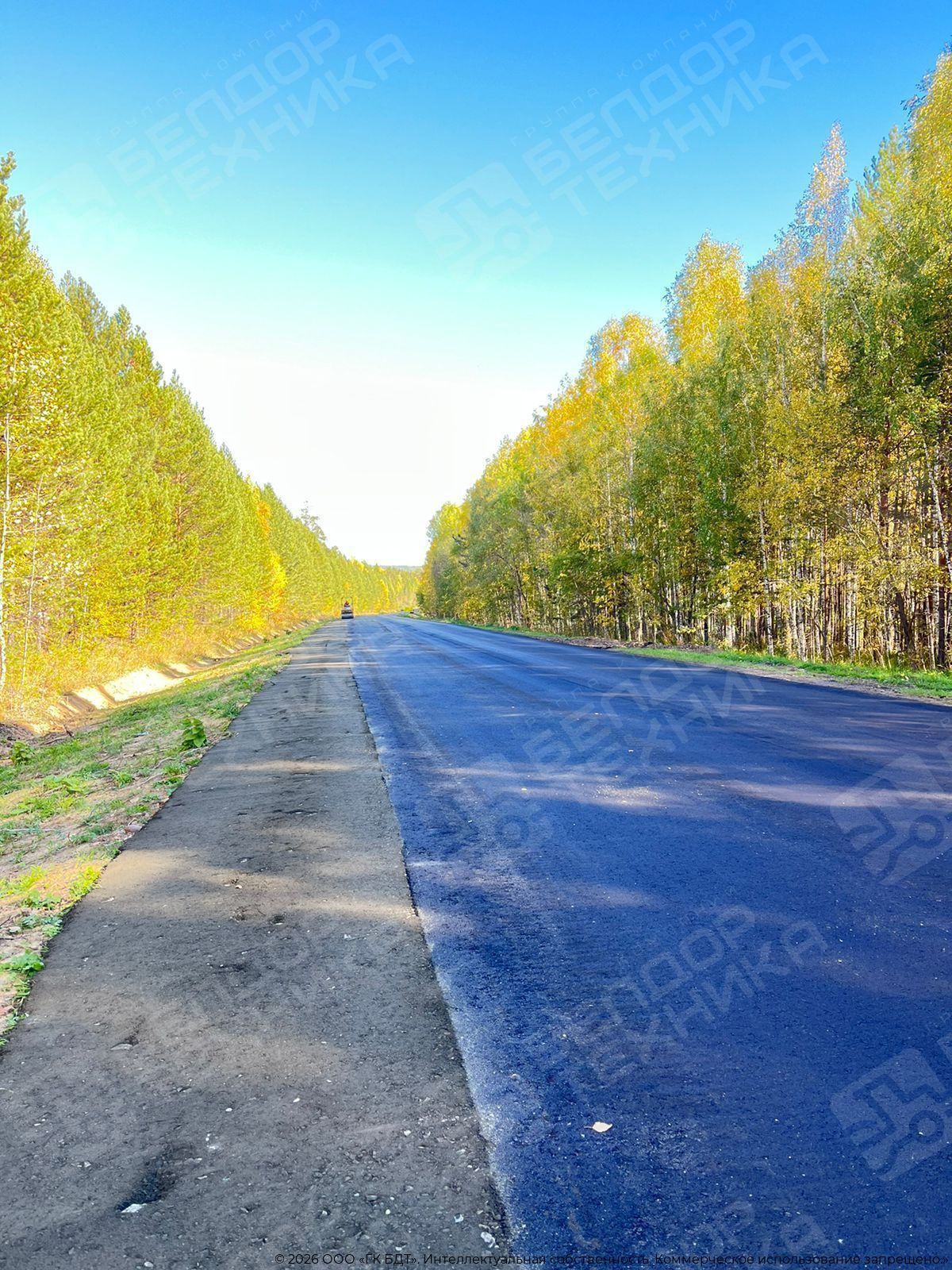

  • для устройства и укрепления обочин;
  • для уширения дорожного полотна путем одновременной отсыпки и планировки строительного материала;
  • для строительства дорог, работая со следующими видами строительного материала (горячий асфальт, щебень, гравий, грунт, песок). * укладка горячим асфальтом производится с жаропрочной лентой транспортера (опция).

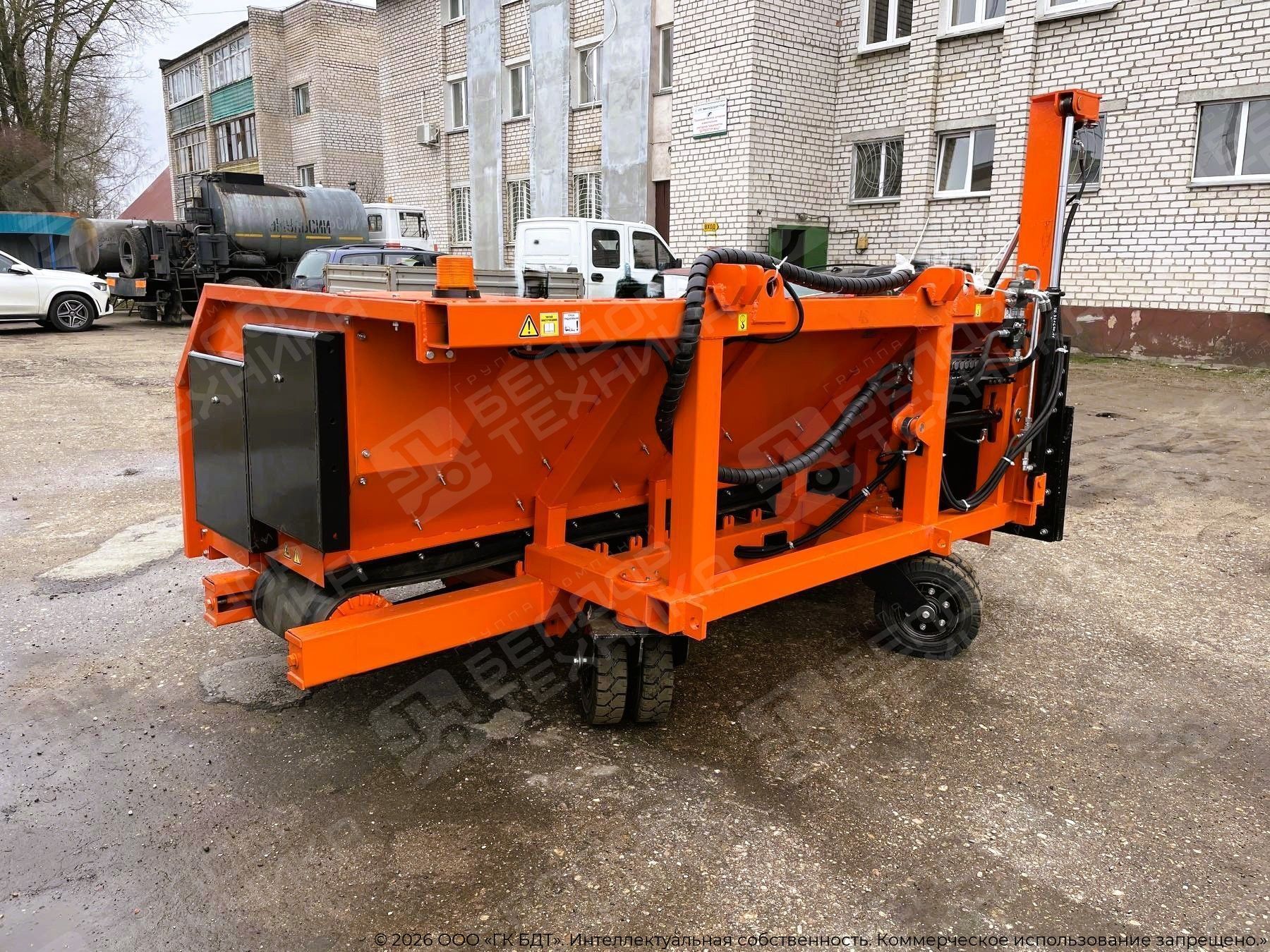

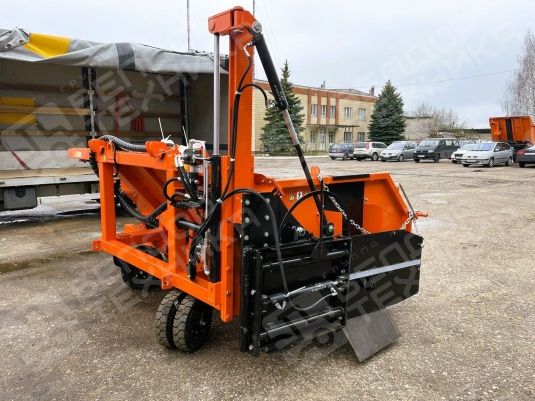

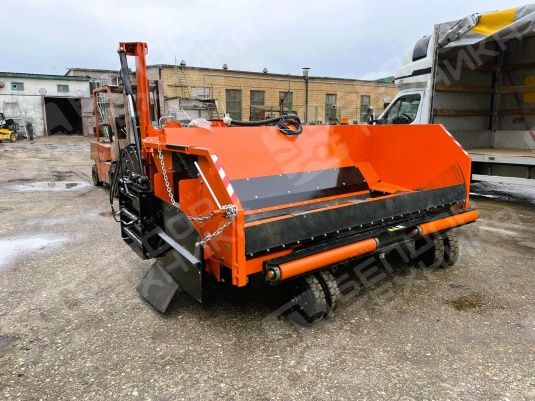

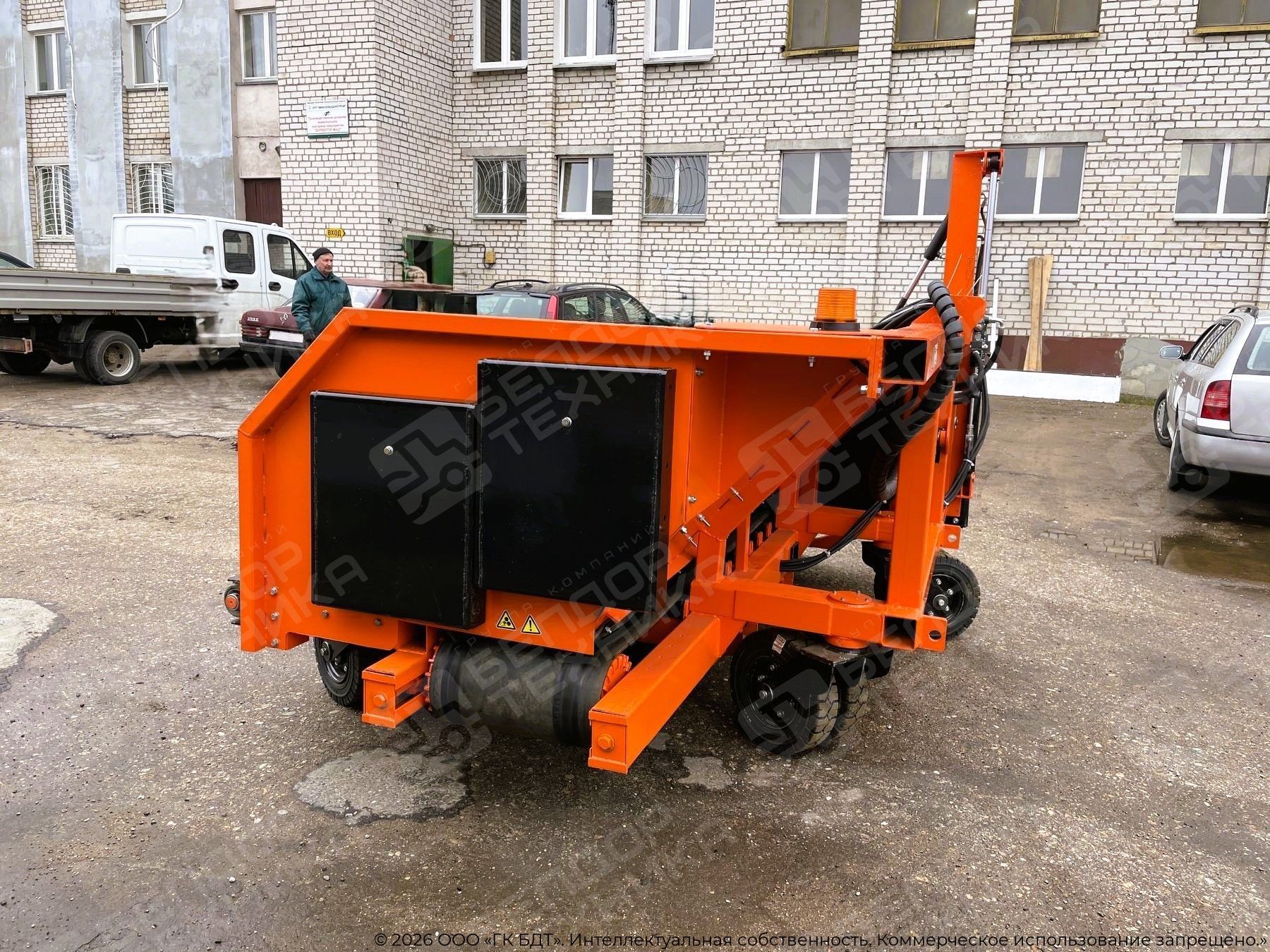

Устройство:

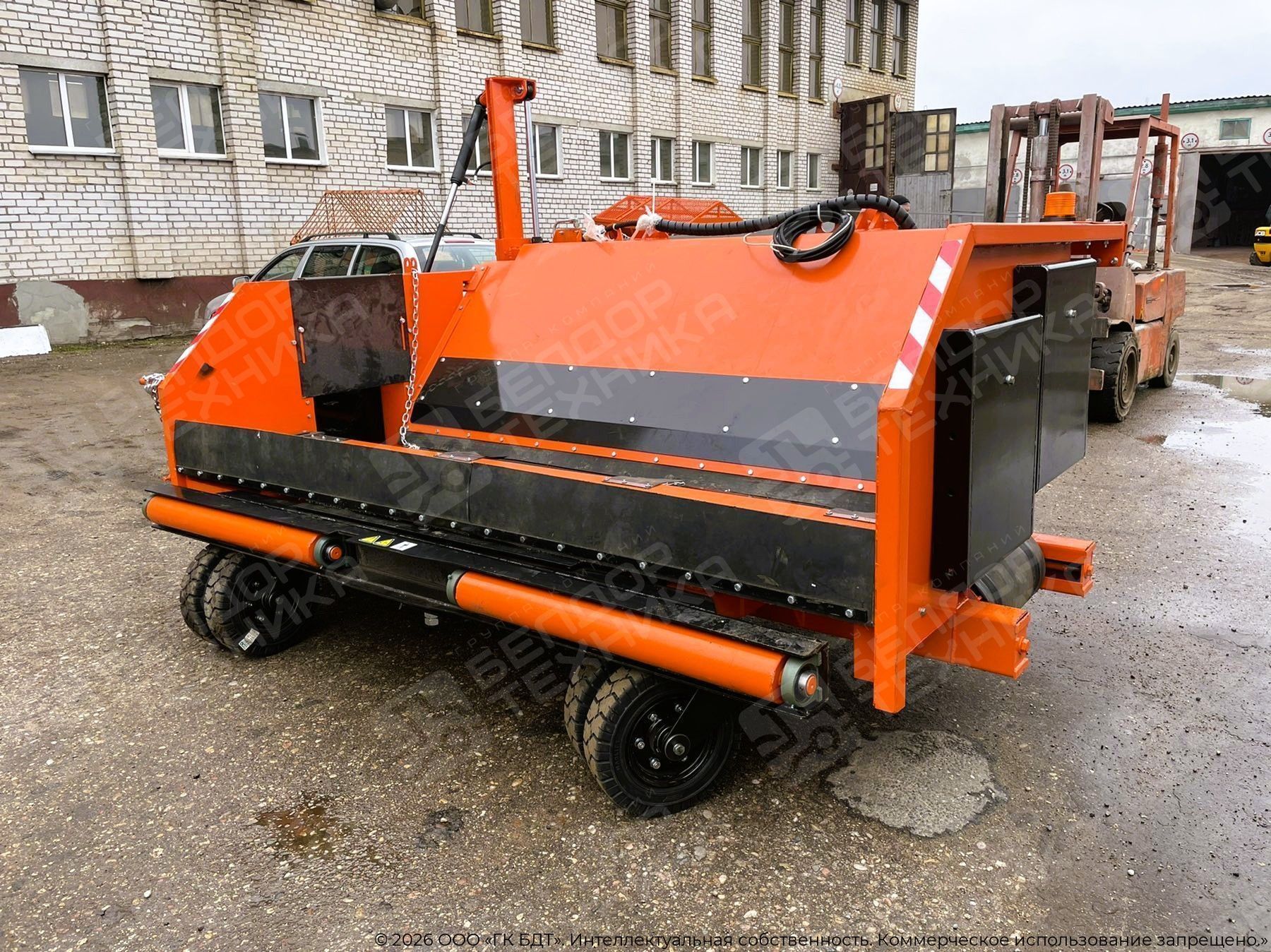

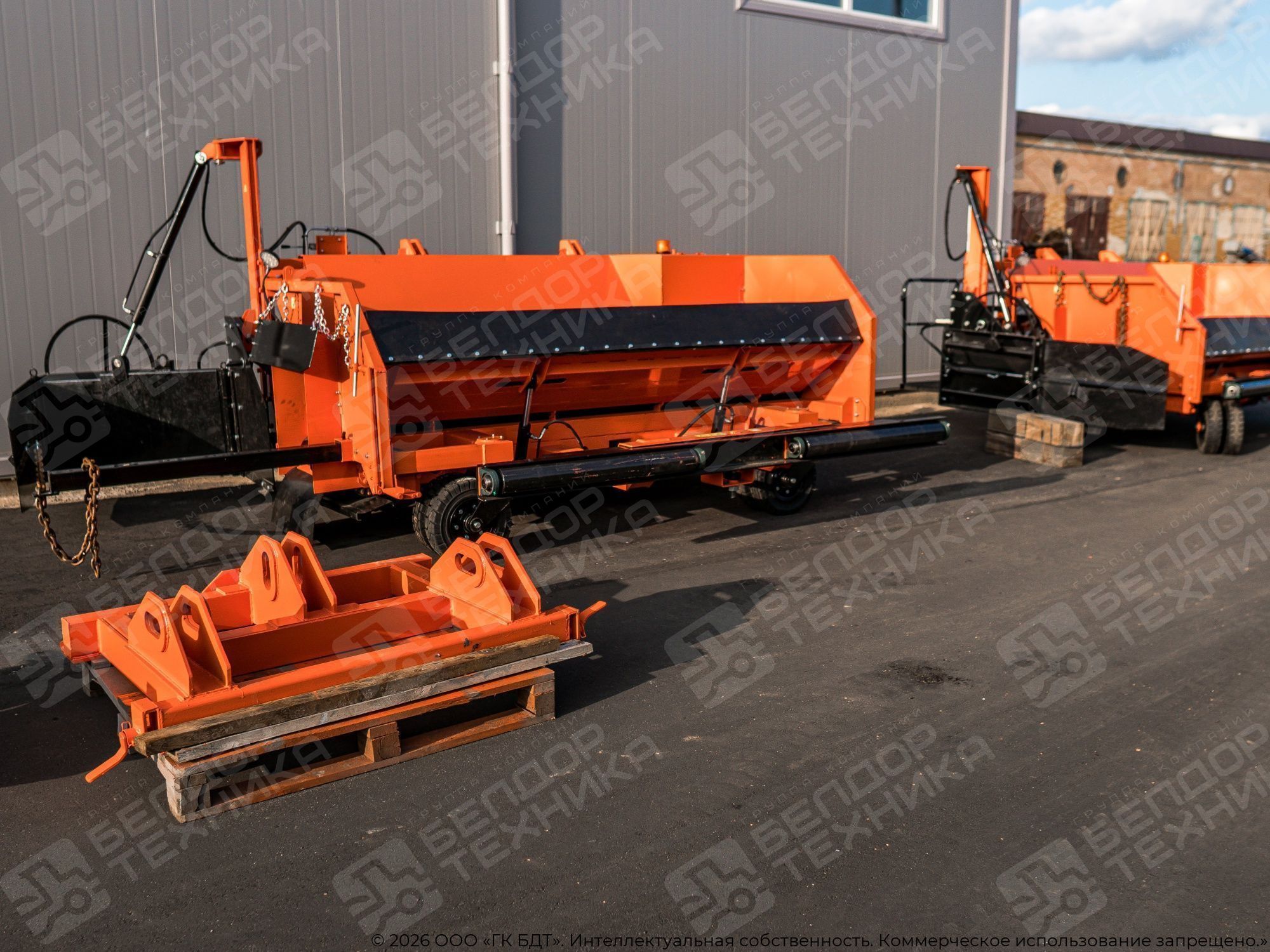

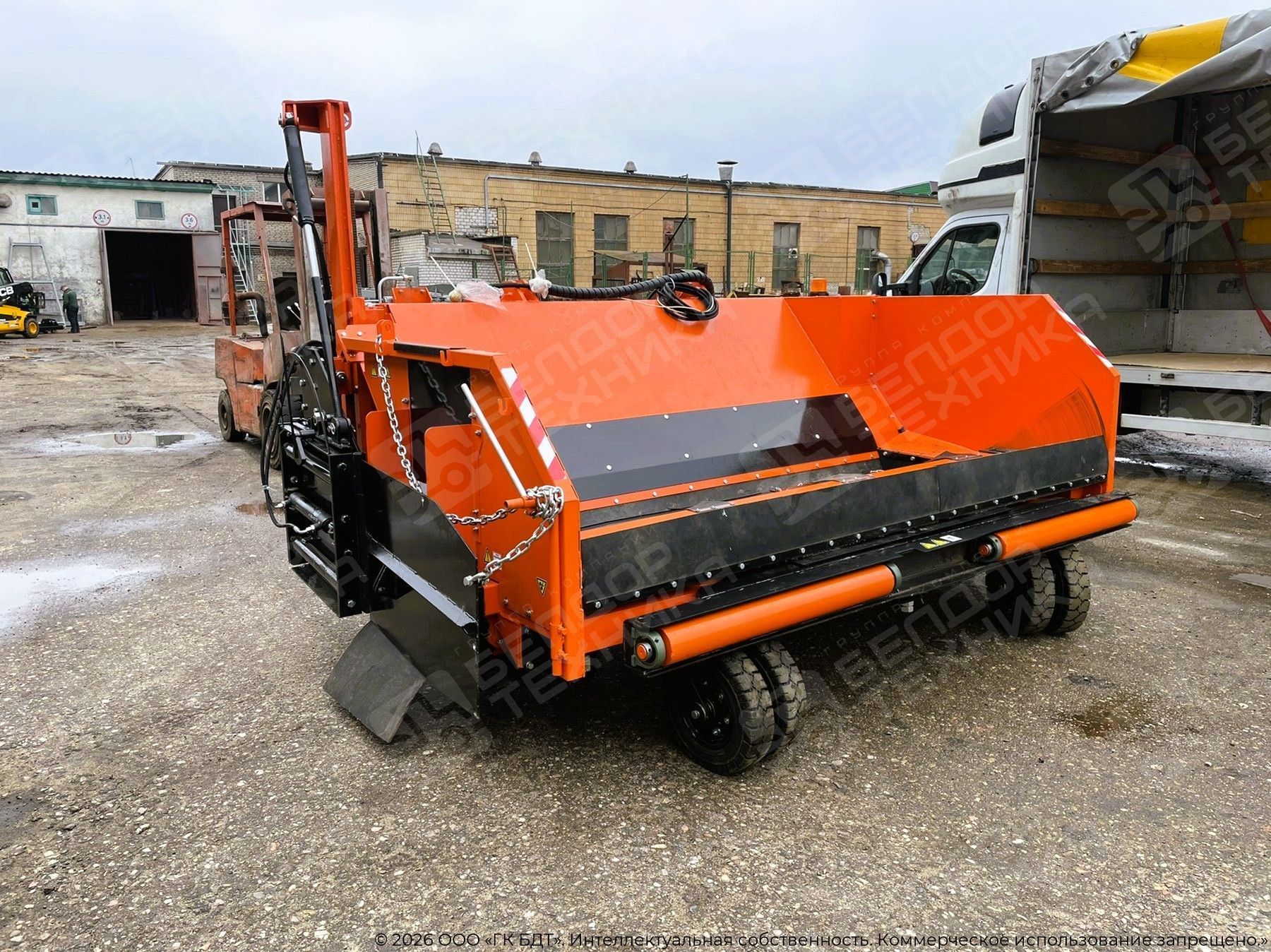

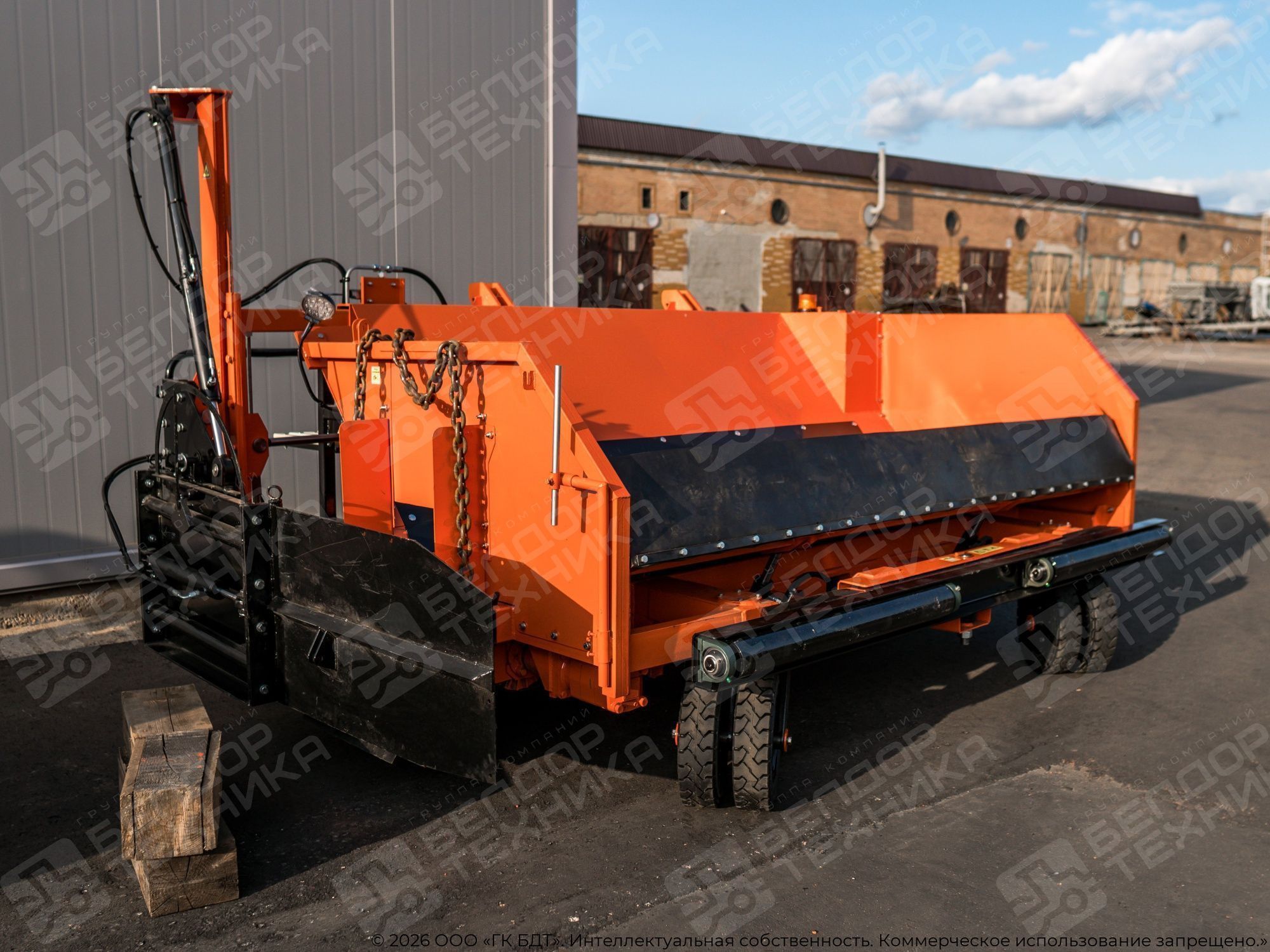

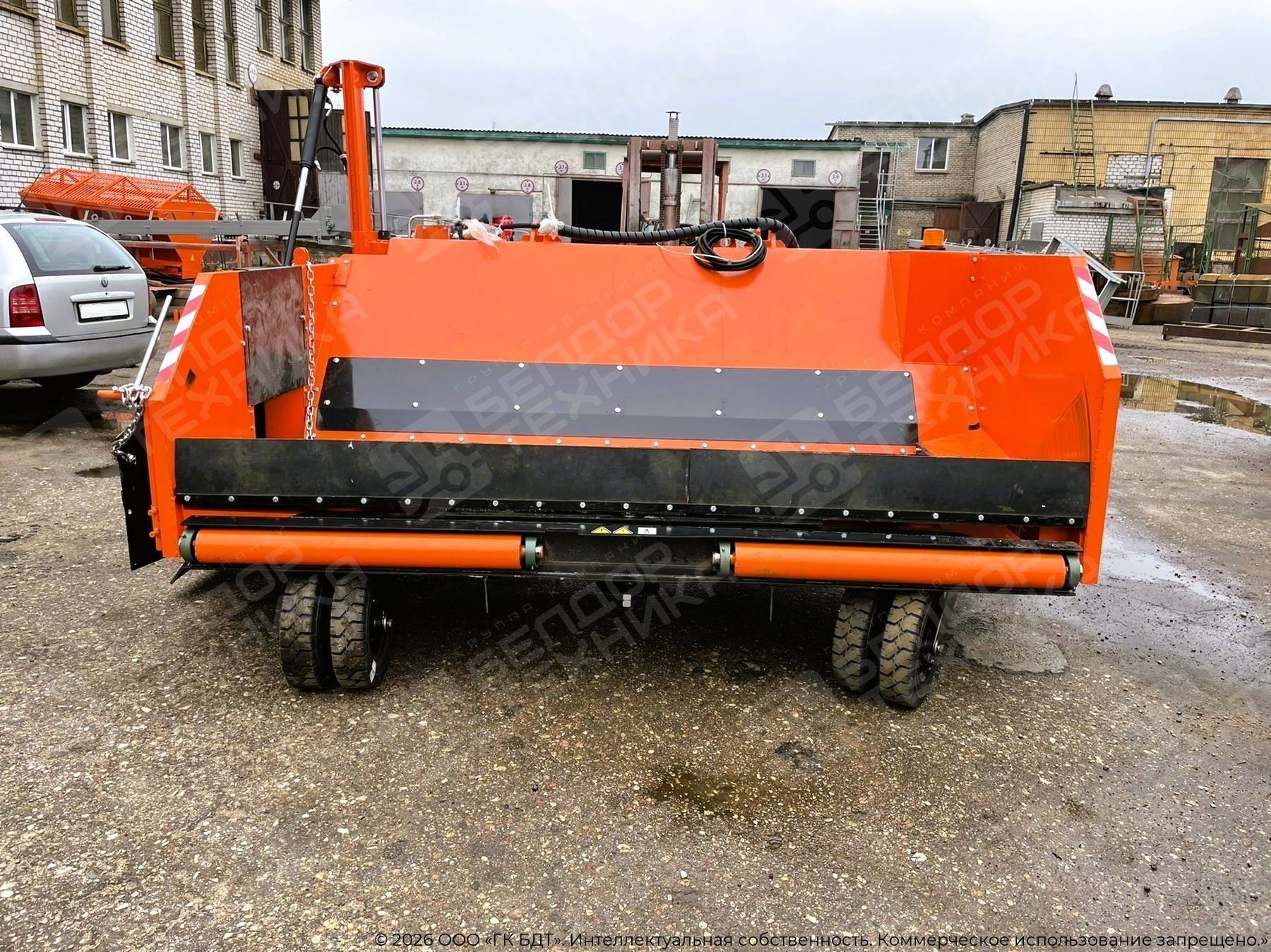

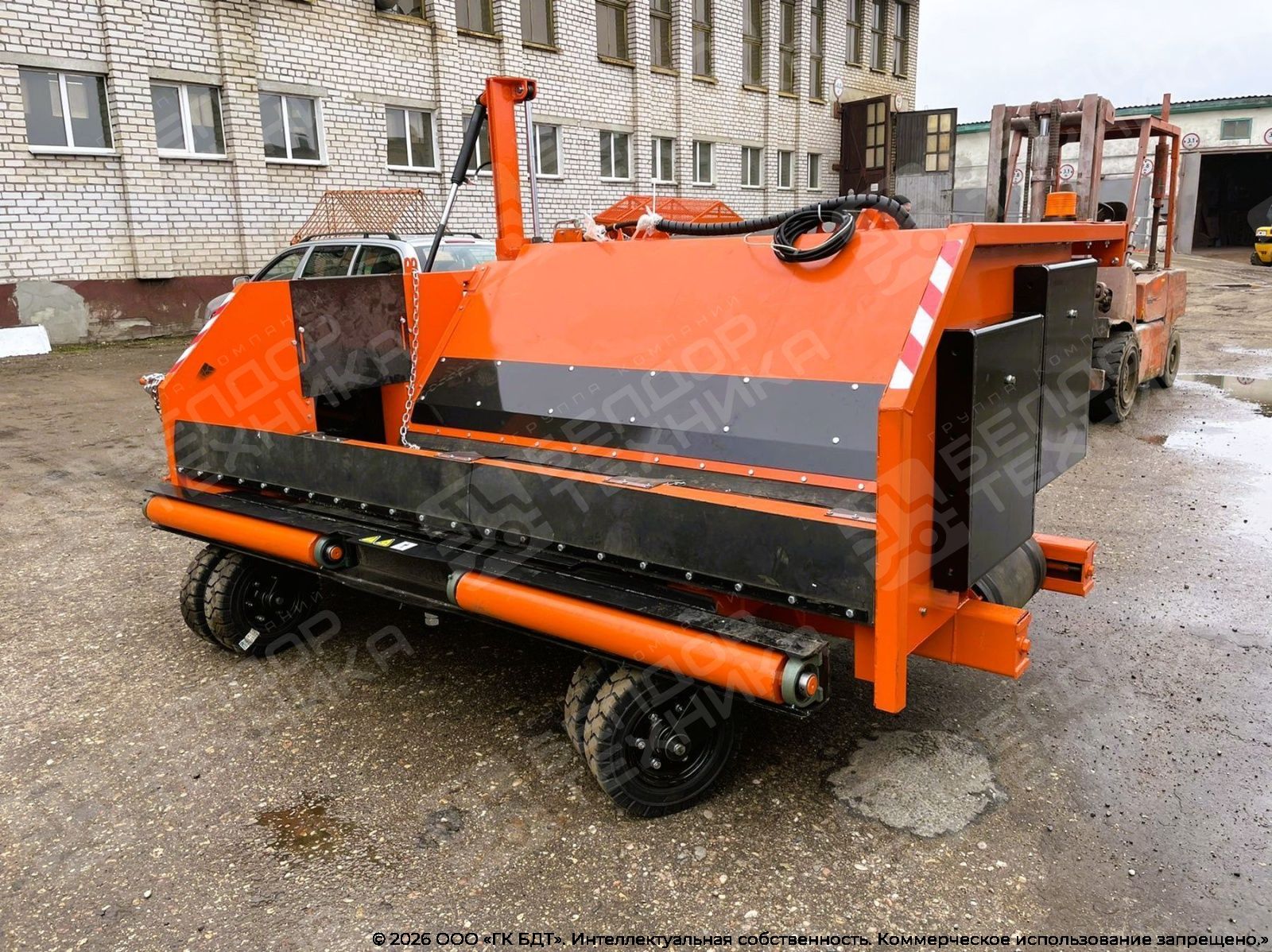

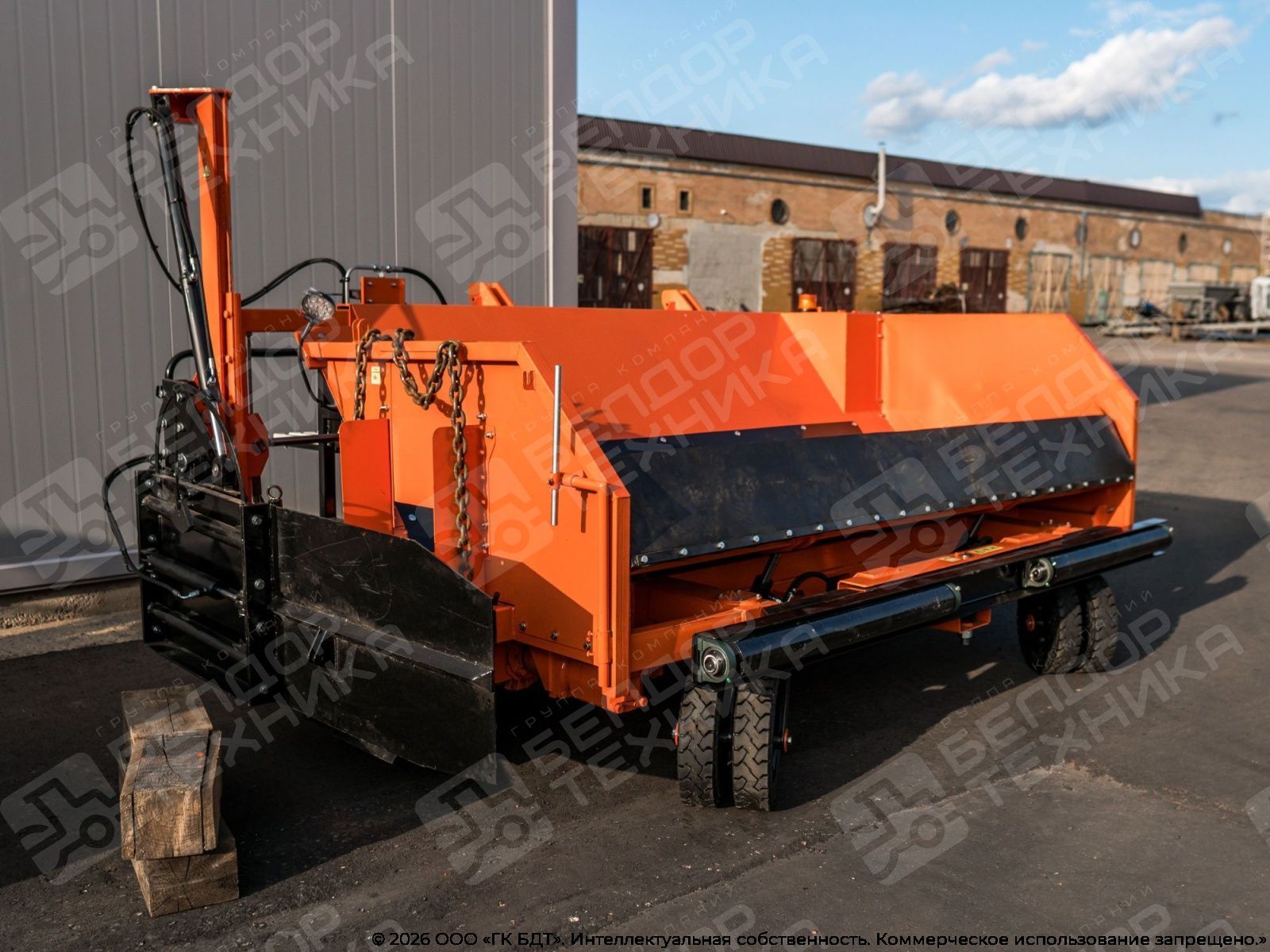

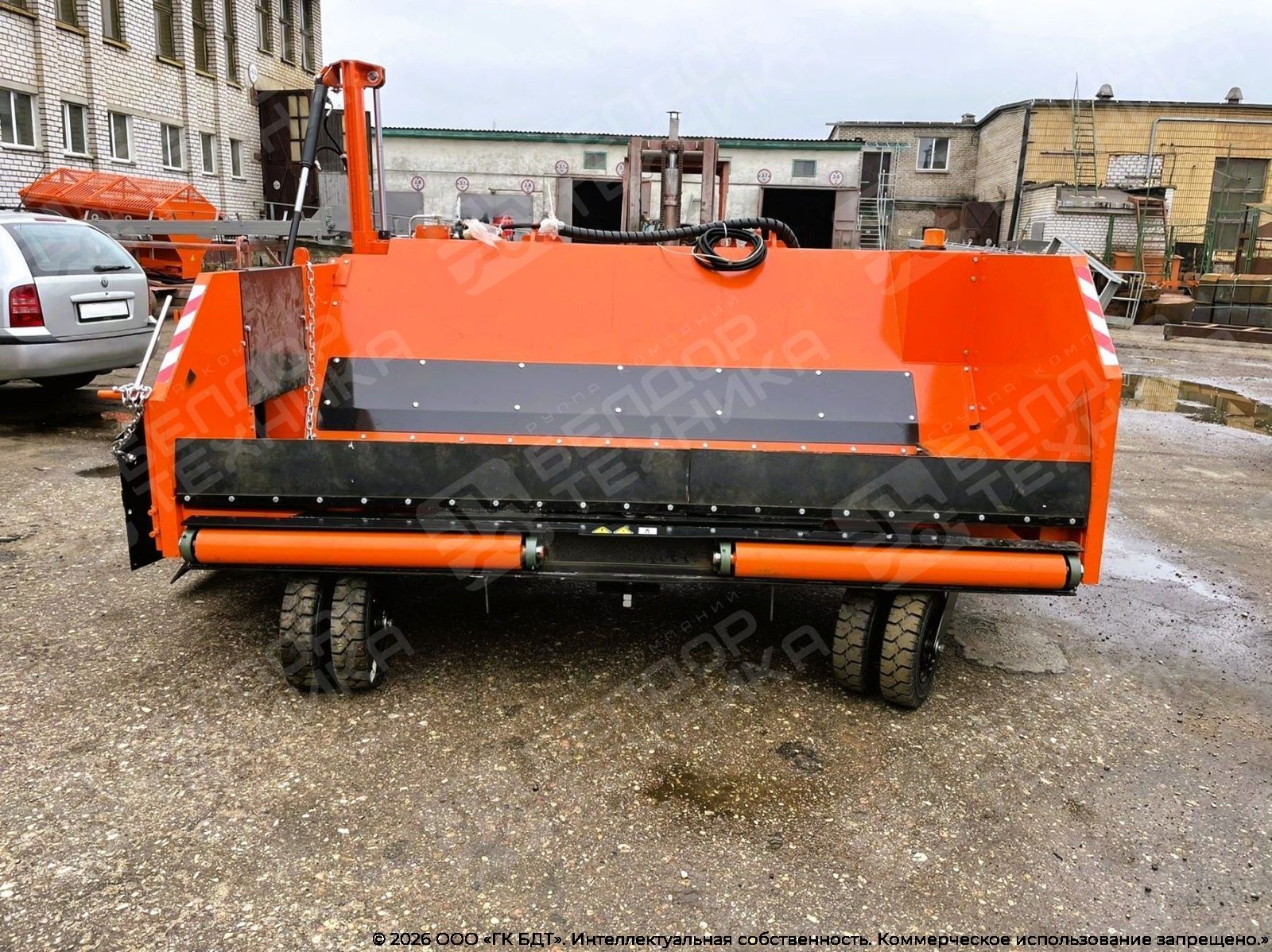

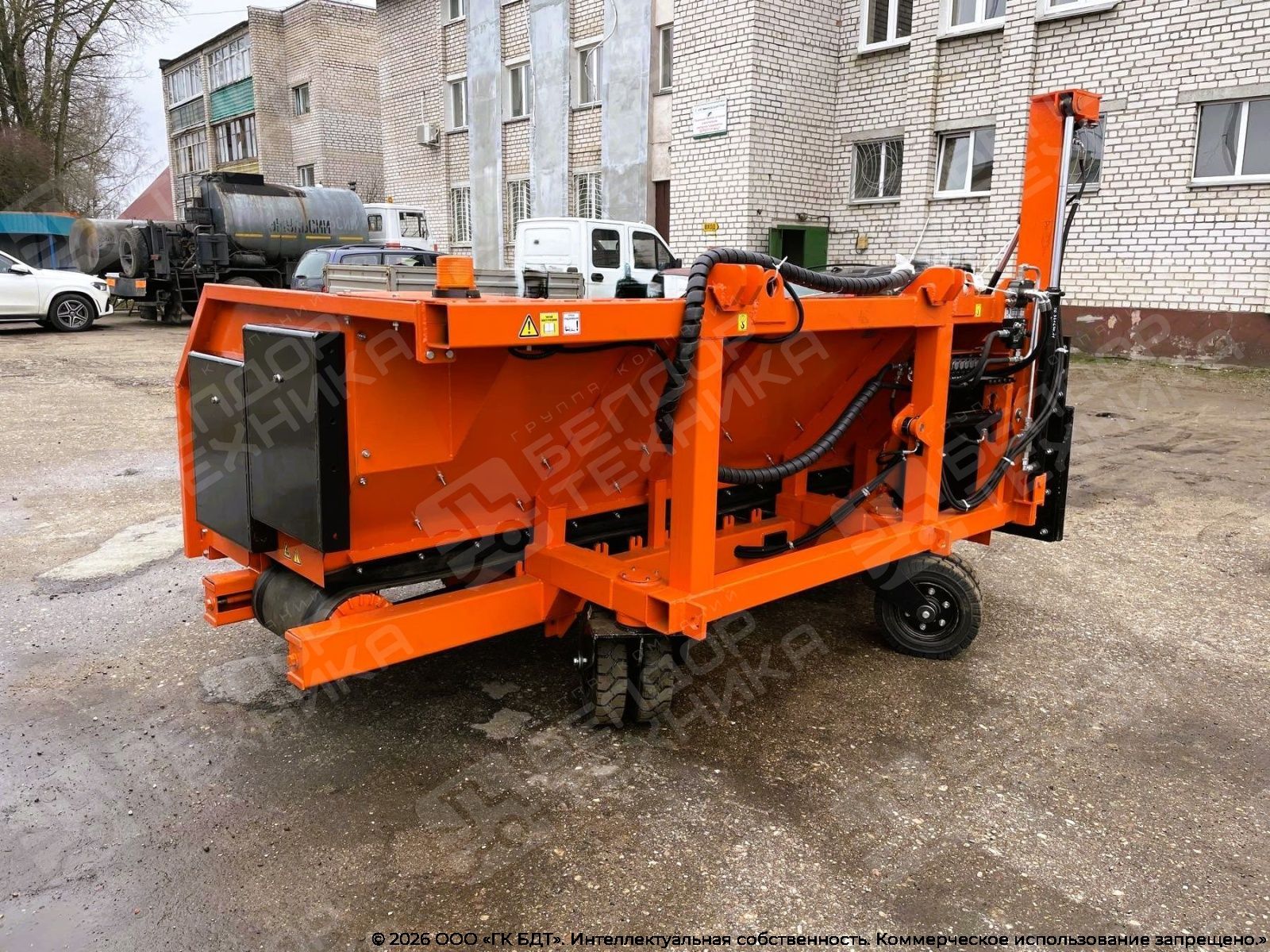

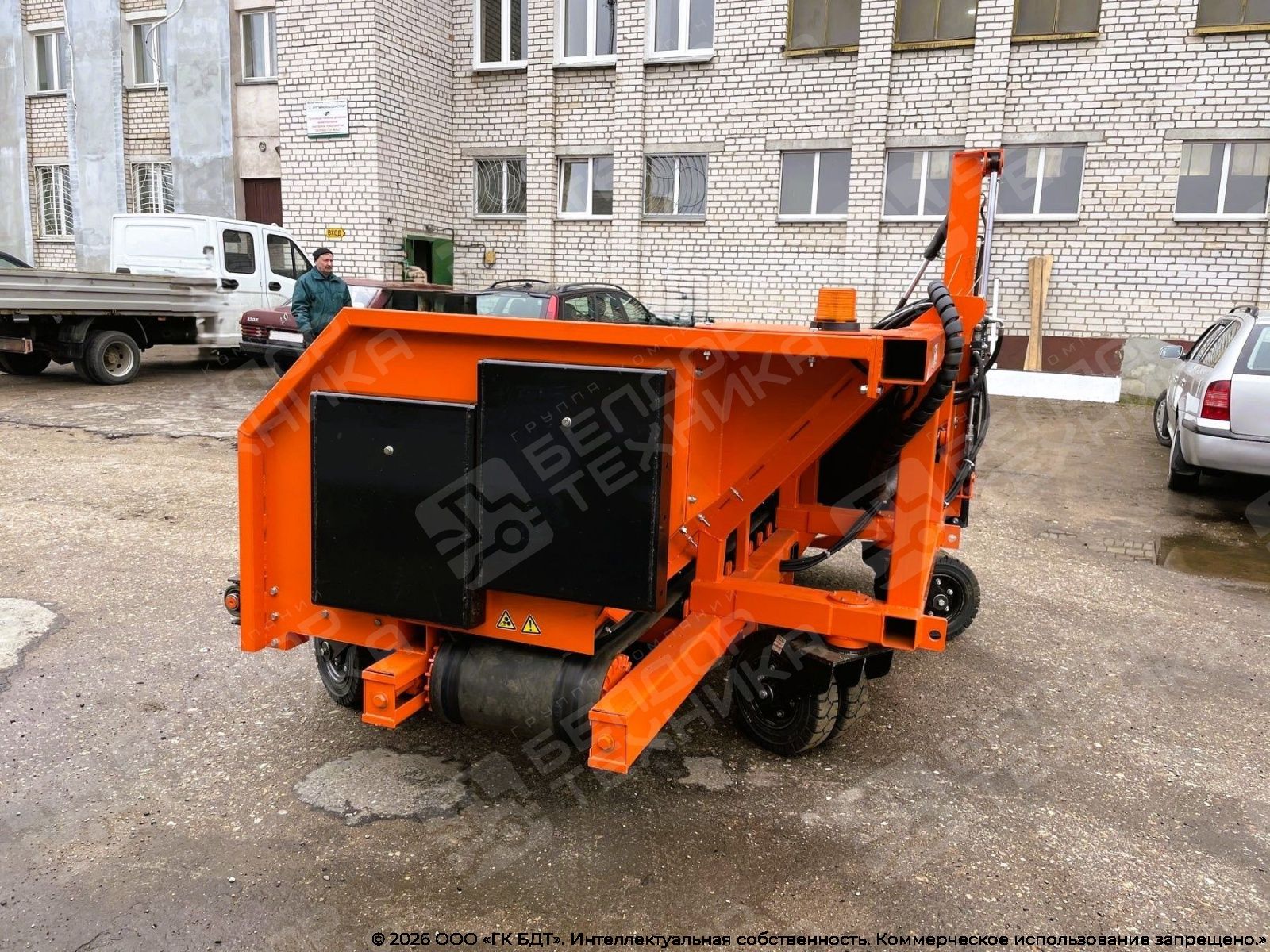

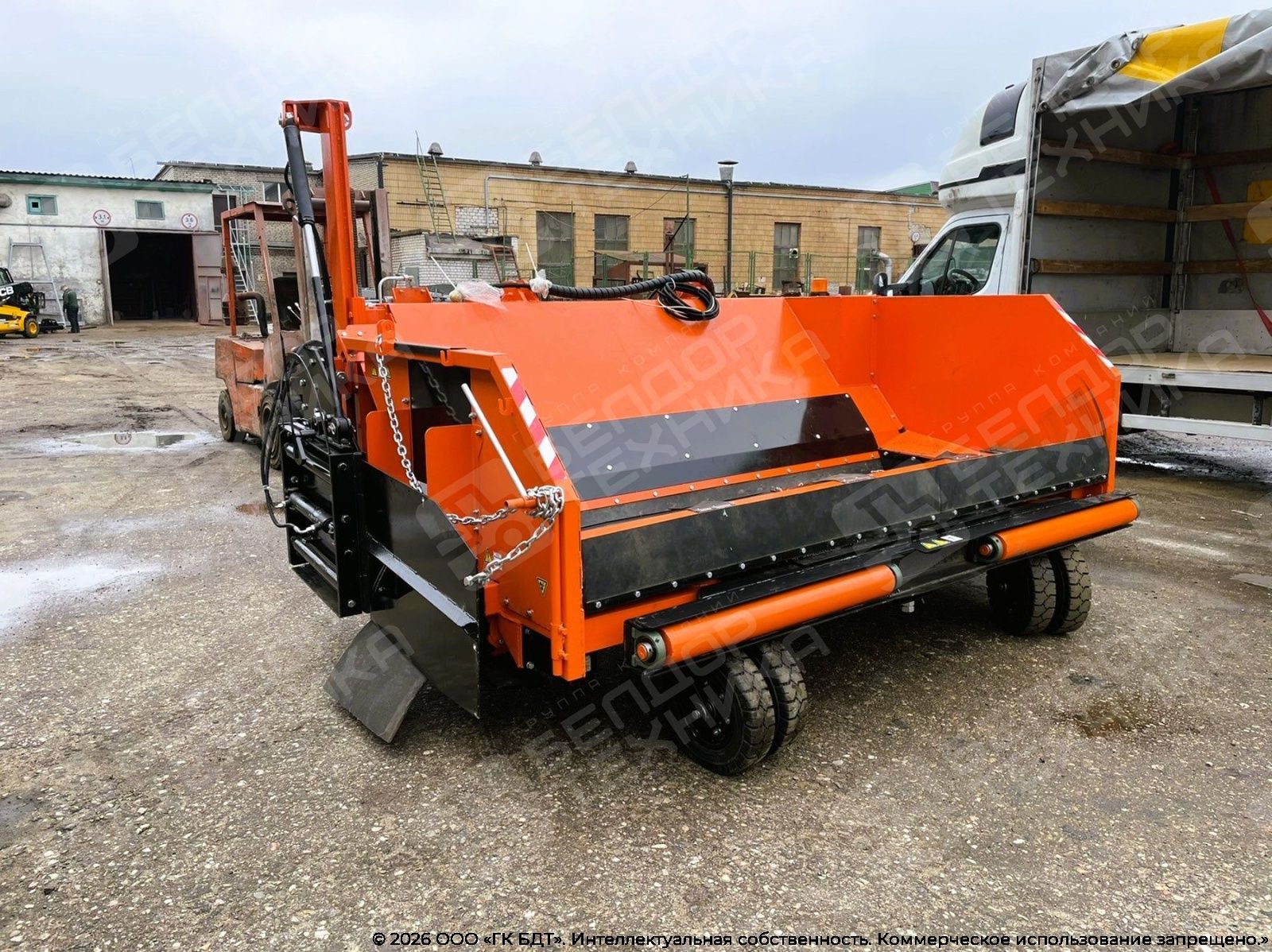

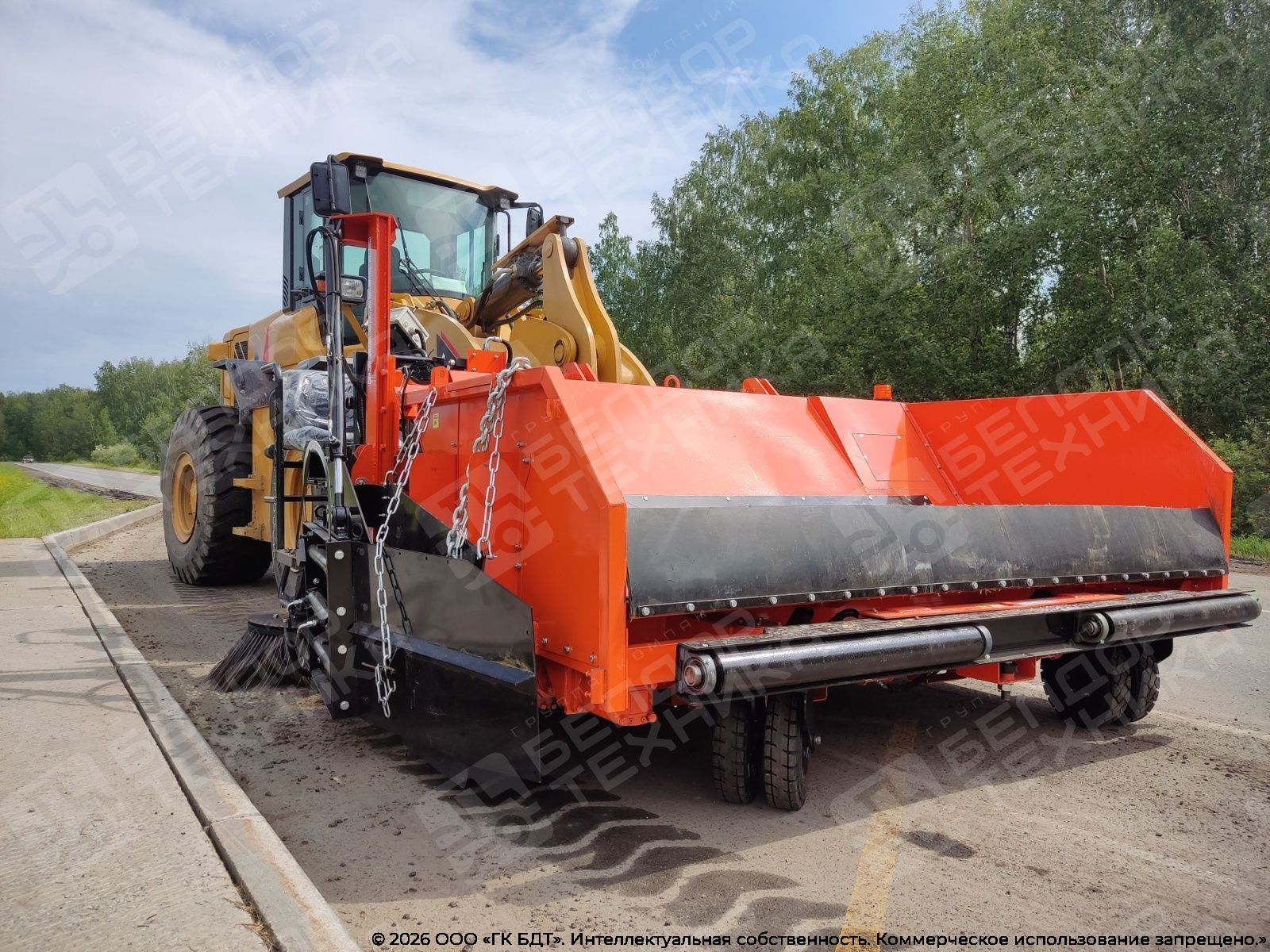

Установка для отсыпки обочин состоит из следующих основных частей:

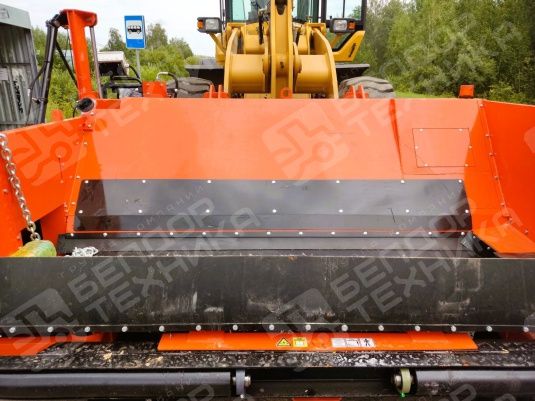

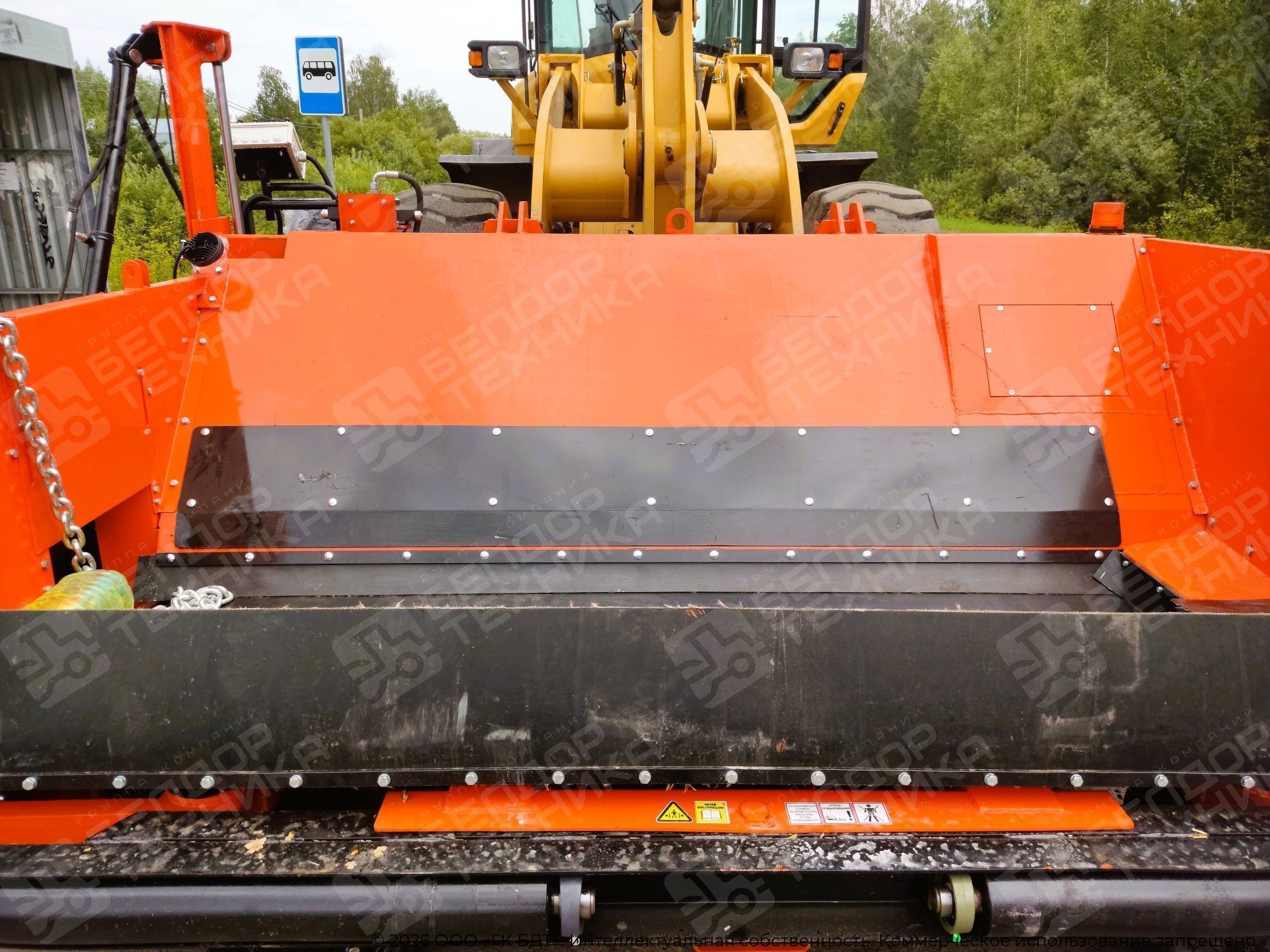

  • приёмный бункер (с изменяемой геометрией);
  • ленточный питатель (конвейер);

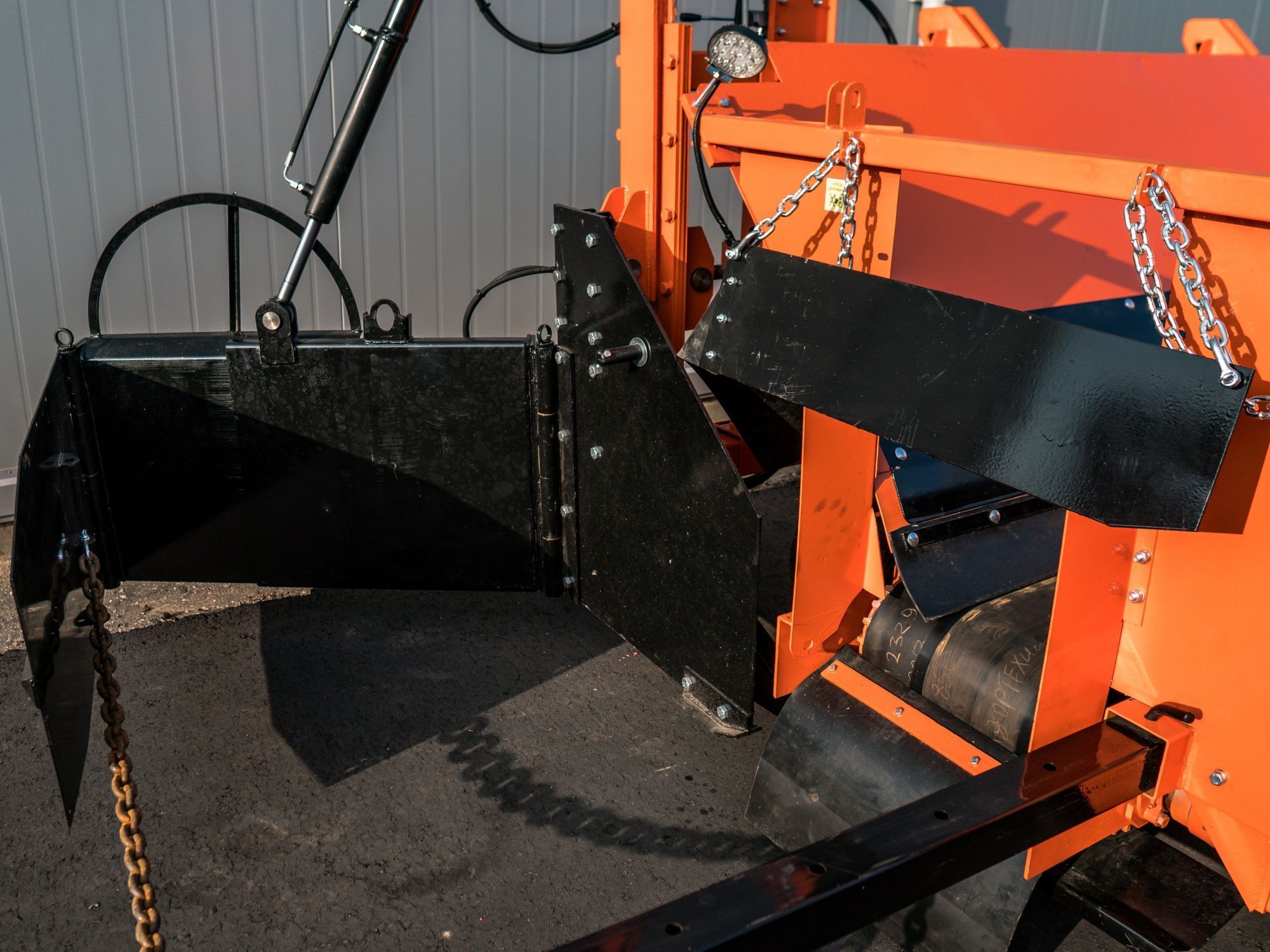

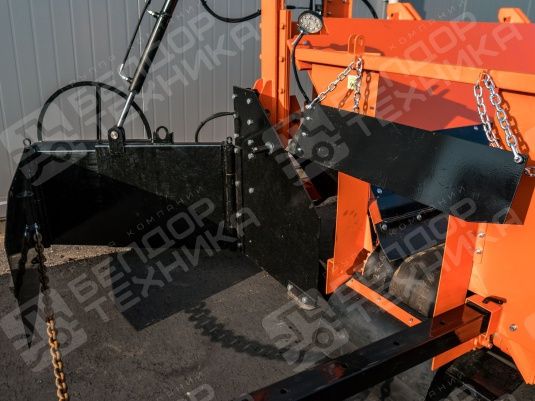

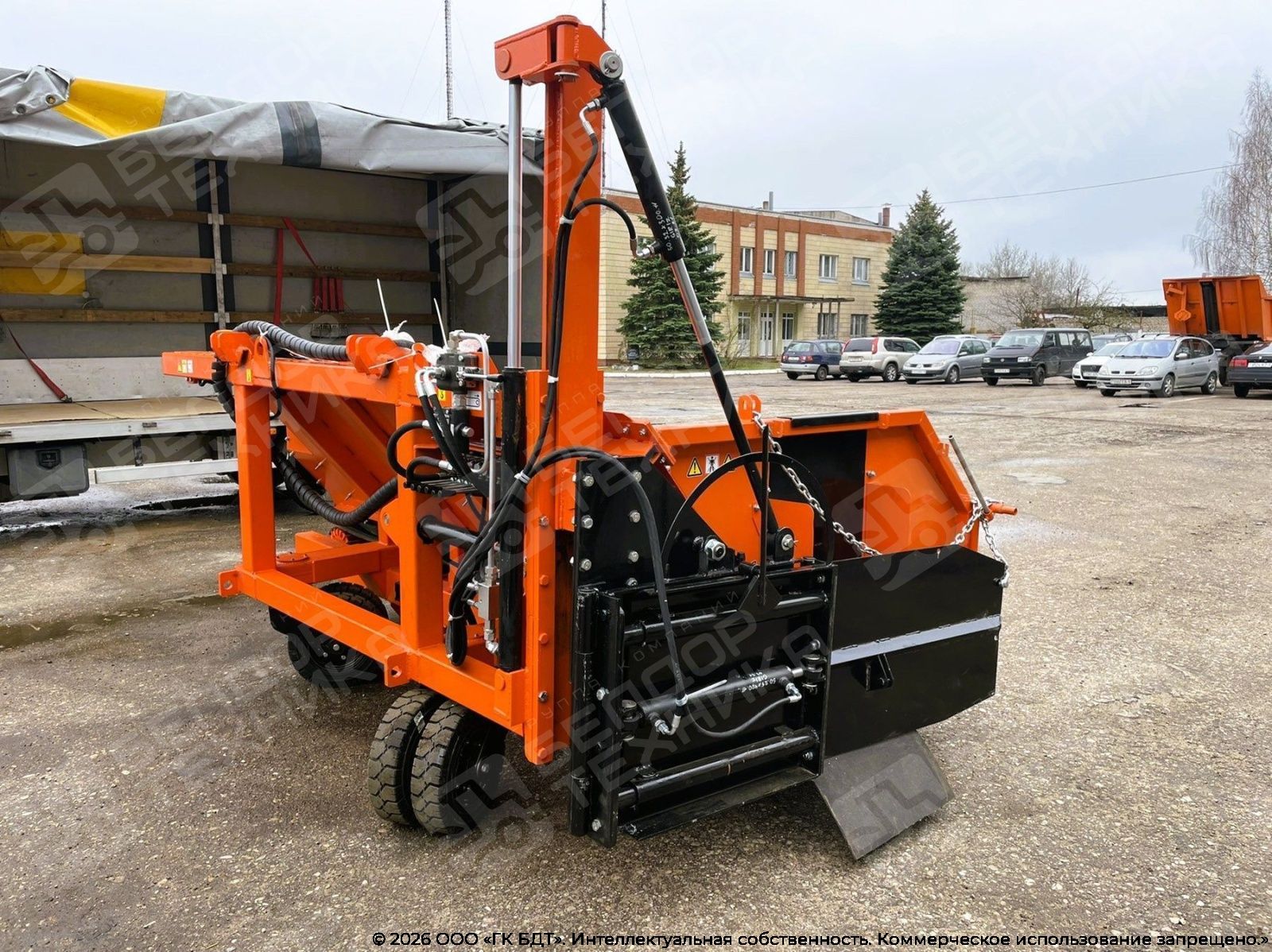

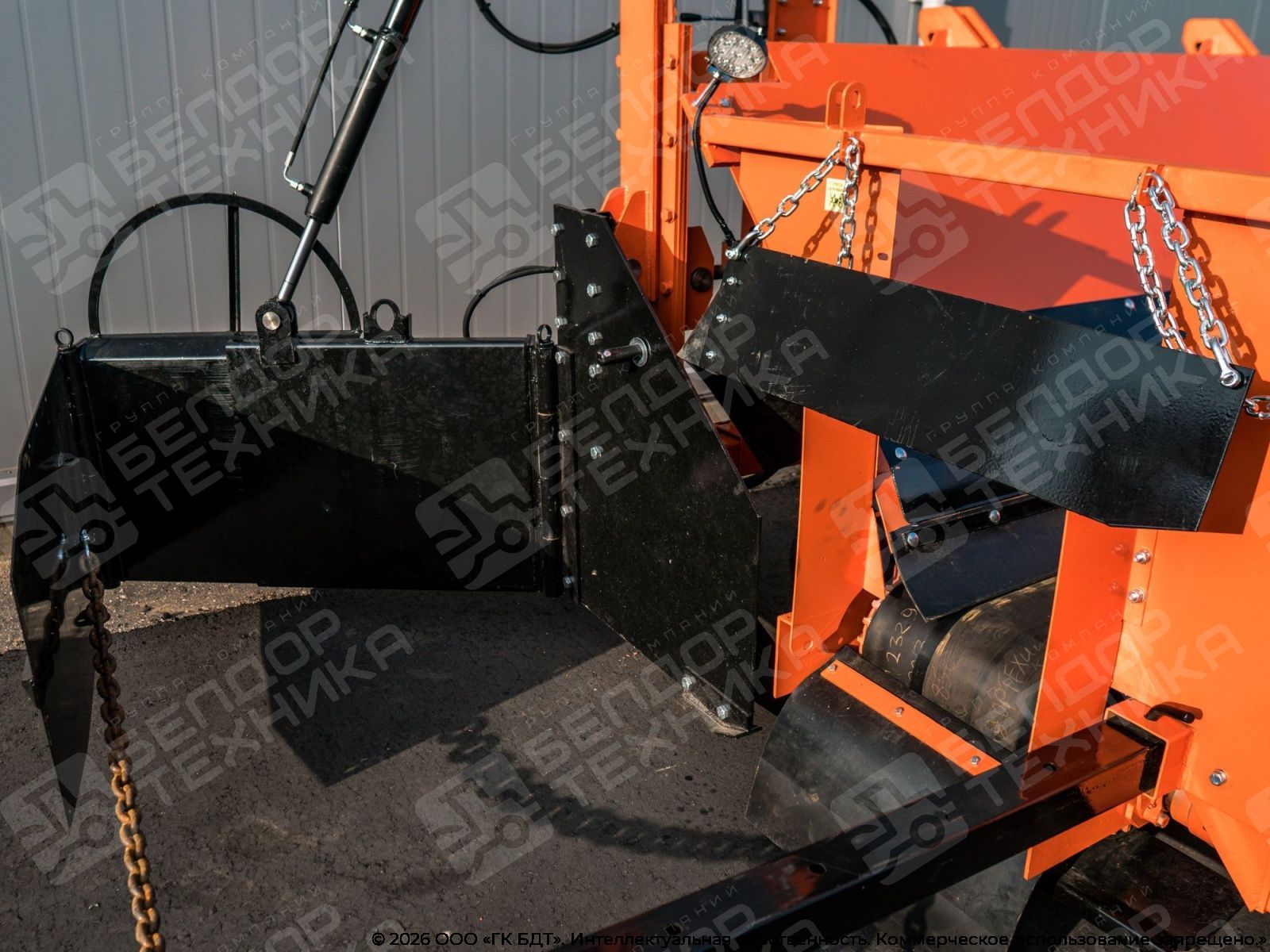

  • боковой отвал (гидравлический, выдвигаемый);

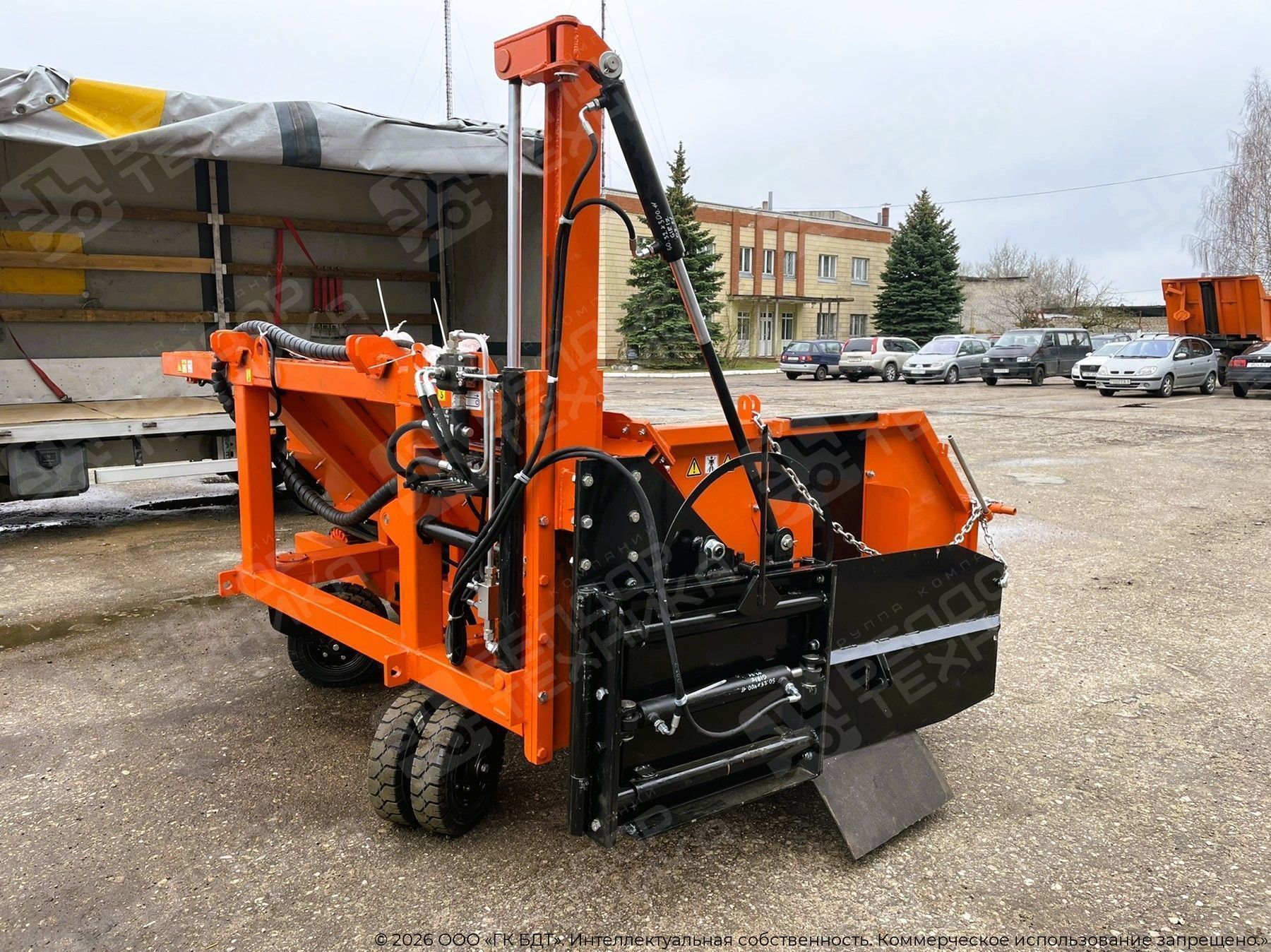

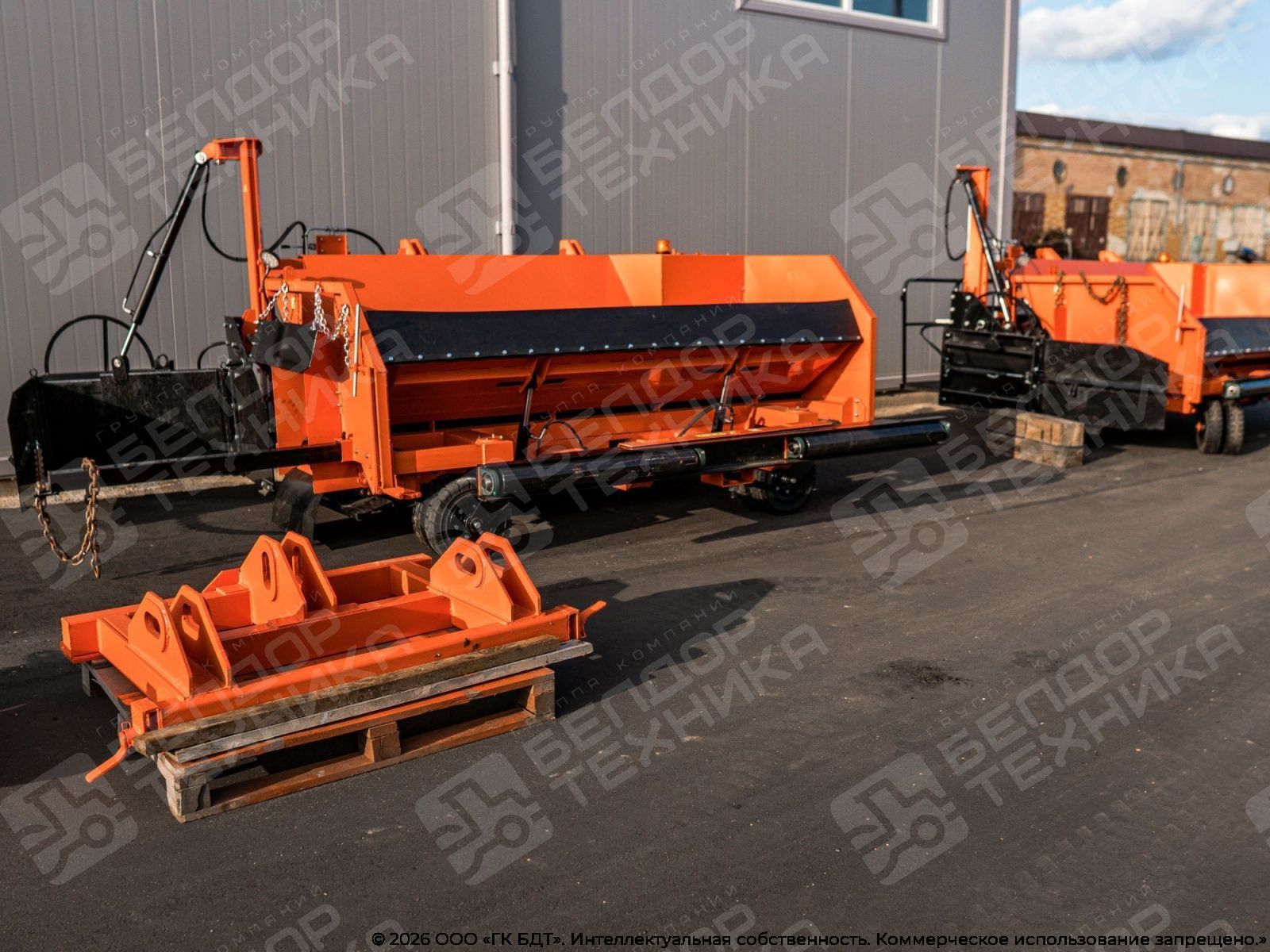

  • навесное устройство (монтажная плита);
  • контур гидравлический.

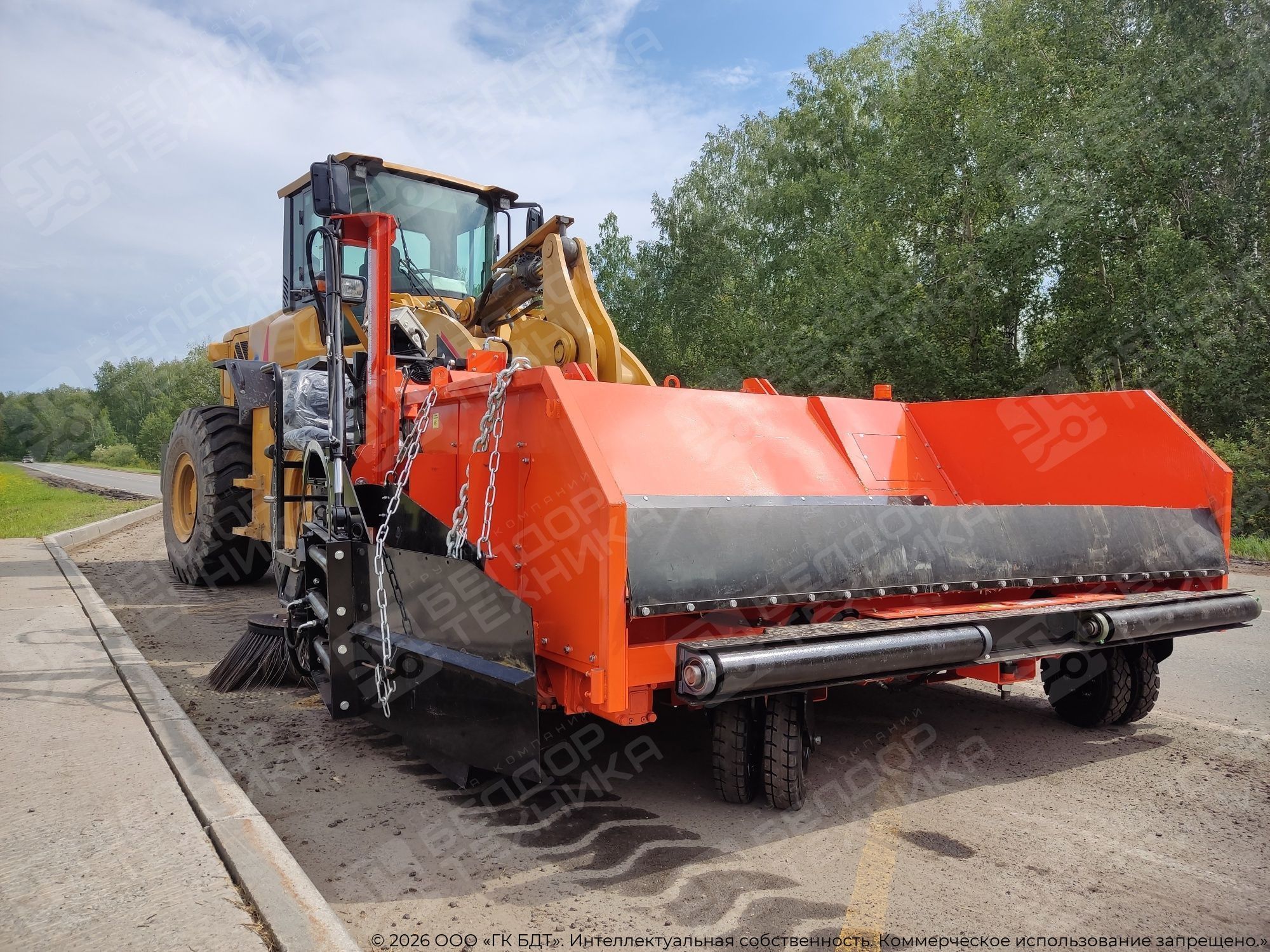

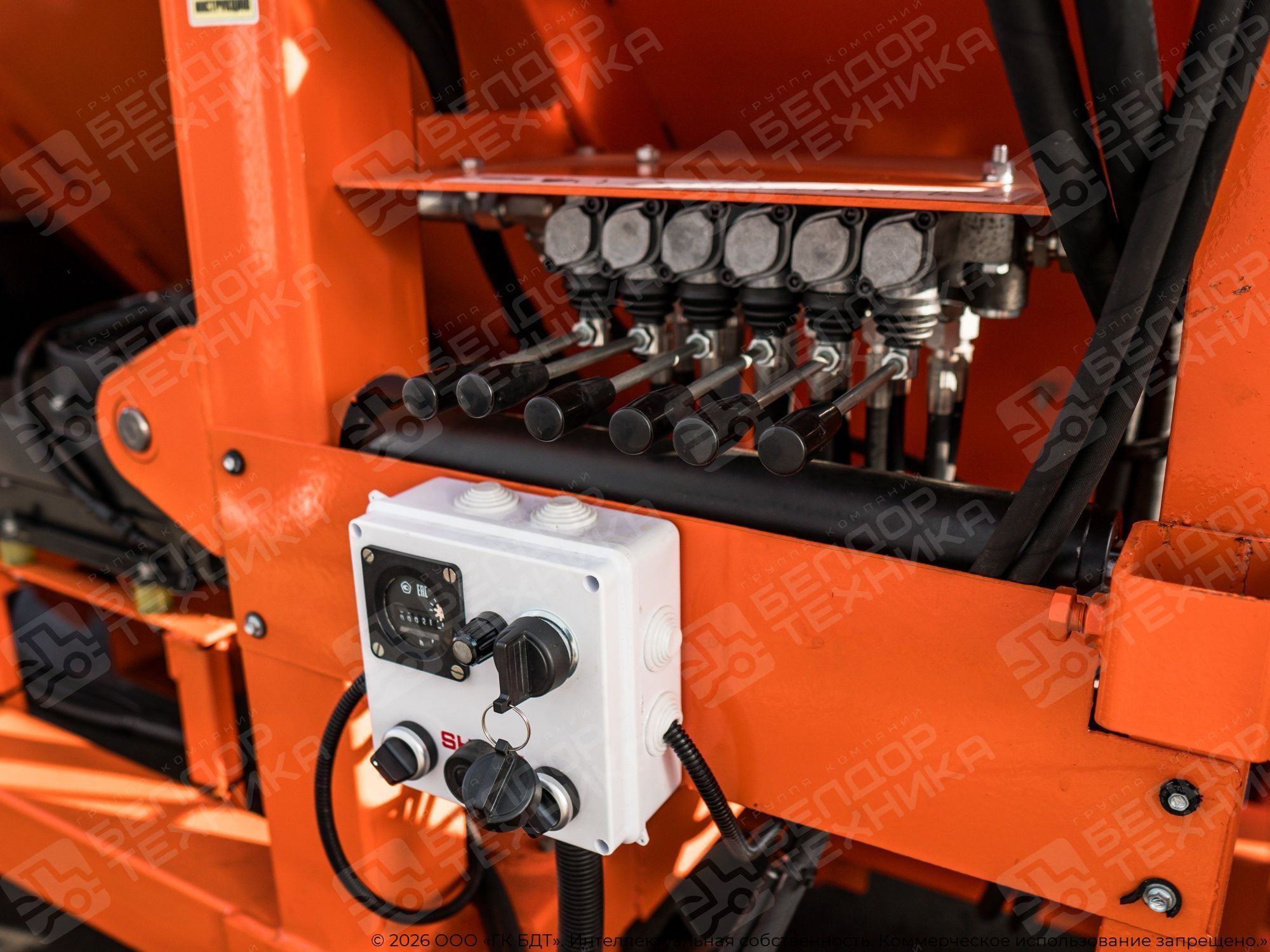

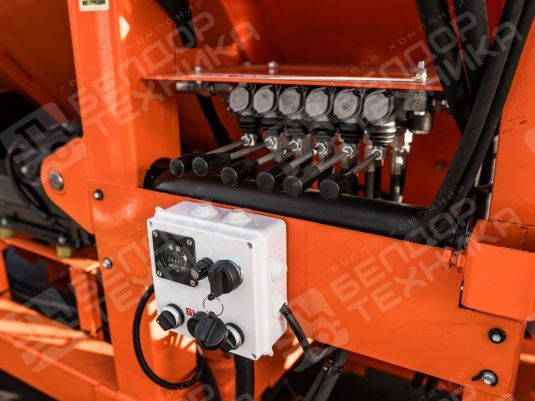

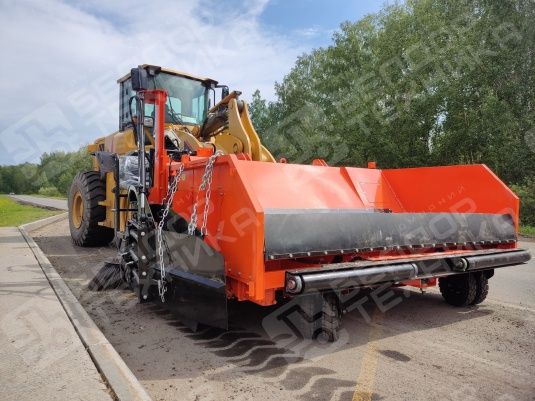

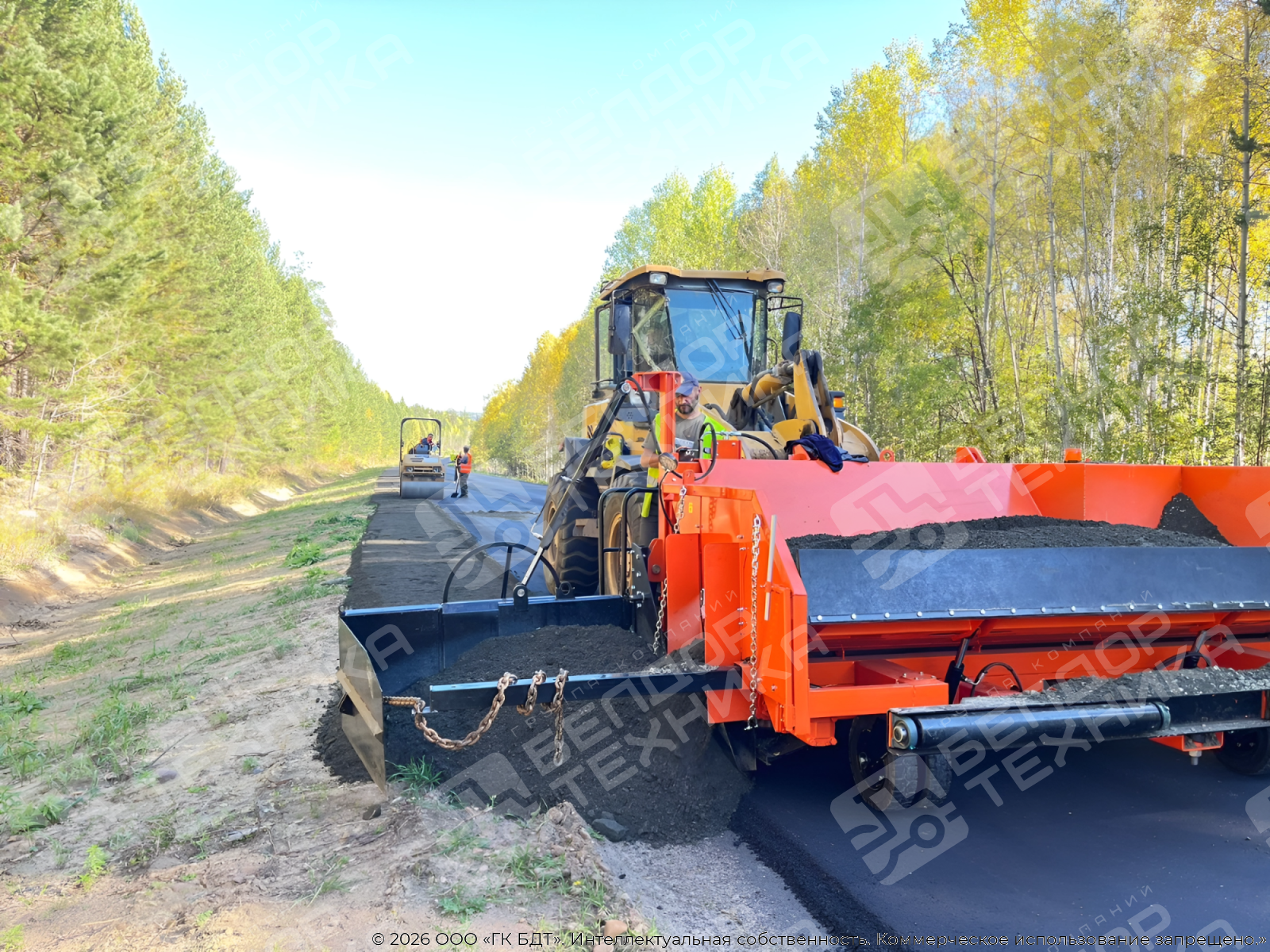

Установка навешивается на стрелу погрузчика либо экскаватора-погрузчика вместо ковша, посредством навесного устройства. Гидравлическая система установки подключается к гидросистеме погрузчика с помощью быстросъемных разрывных муфт. Для увеличения ширины укладки имеются дополнительные съёмные модули. Привод питателя, управление гидроцилиндром подъёма бокового отвала производится из кабины водителя погрузчика (опция).

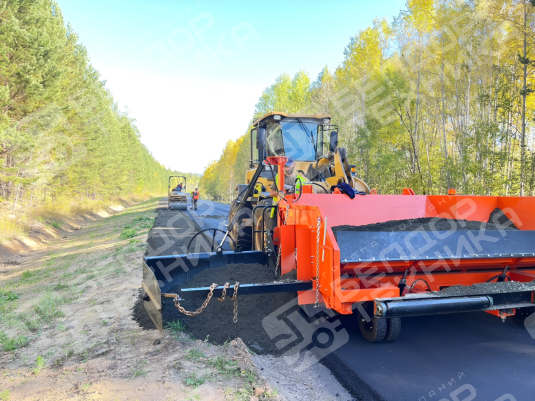

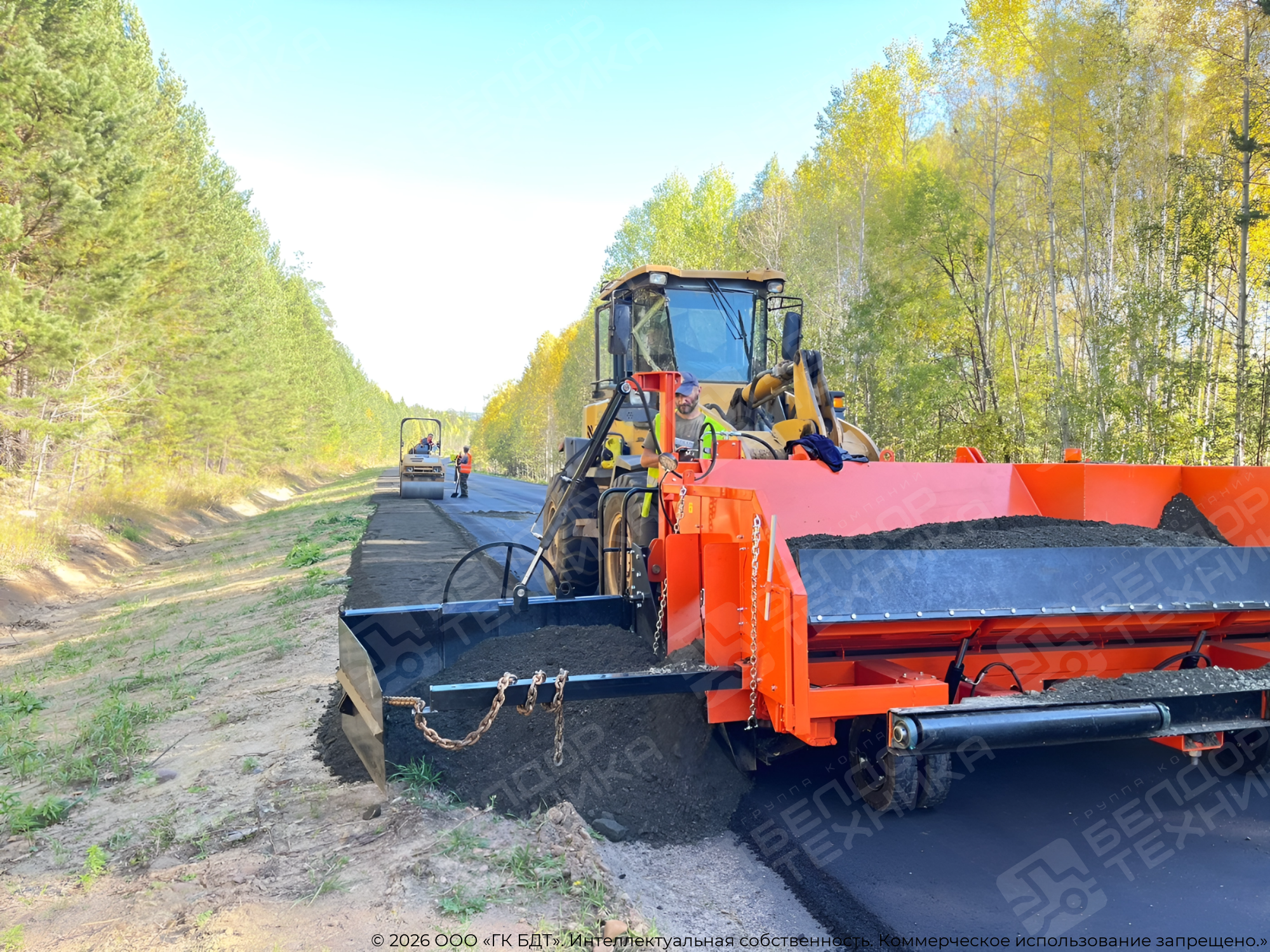

Технологический цикл:

Необходимо выполнить следующие настройки элементов оборудования:

  • поднять, либо опустить относительно дорожного полотна отвал-планировщик;
  • выполнить перекос относительно дорожного полотна отвала-планировщика;

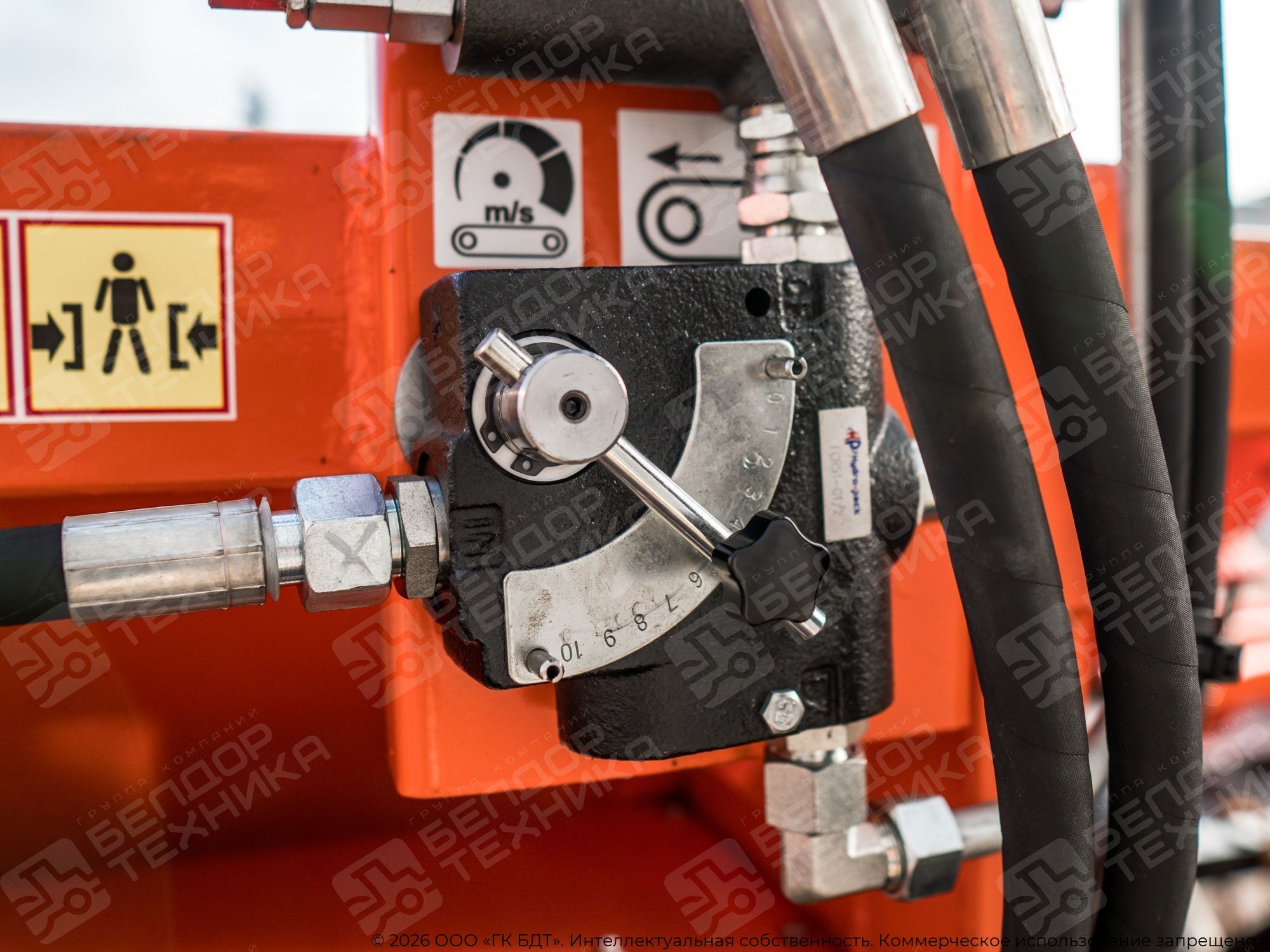

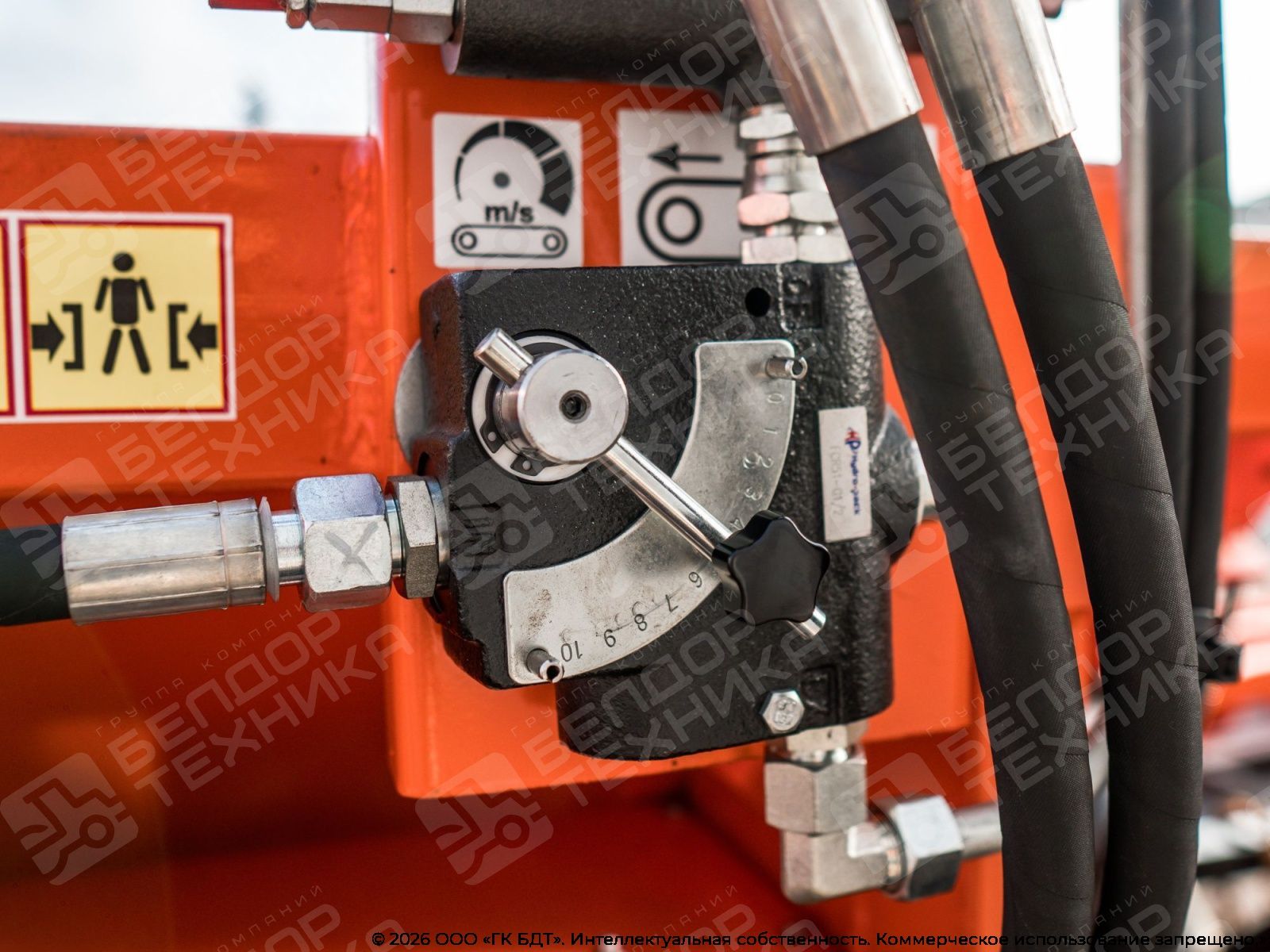

  • включить ленточный конвейер и отрегулировать необходимую скорость выгрузки строительного материала;
  • плавно, без рывков, начать движение, толкая перед собой автомобиль-самосвал. * Рычаг КПП автомобиля-самосвала должен находится в положении «N» * Скорость движения при проведении работ не должна превышать 5 км/ч.
  • водитель автомобиля-самосвала должен постепенно поднимать самосвальный кузов по мере заполнения приемного бункера оборудования;
  • после полного опорожнения кузова автомобиля-самосвала, оператор оборудования должен подать звуковой сигнал водителю автомобиля-самосвала об окончании производства технологического цикла по распределению строительного материала;
  • водитель автомобиля-самосвала должен сложить порожний кузов и отъехать.

Характеристики Укладчика обочин МКД-1000

Тип оборудования Навесной
Базовое шасси Колесный погрузчик / Экскаватор-погрузчик
Выход материала справа по ходу движения
Ширина укладки, мм от 20 до 2000 (2500, 3000 с доп. модулями)
Объём бункера, м3 3,0 (регулируется гидравлически)
Гидравлически изменяемая геометрия бункера Наличие
Привод оборудования Гидравлический (от гидравлики шасси)

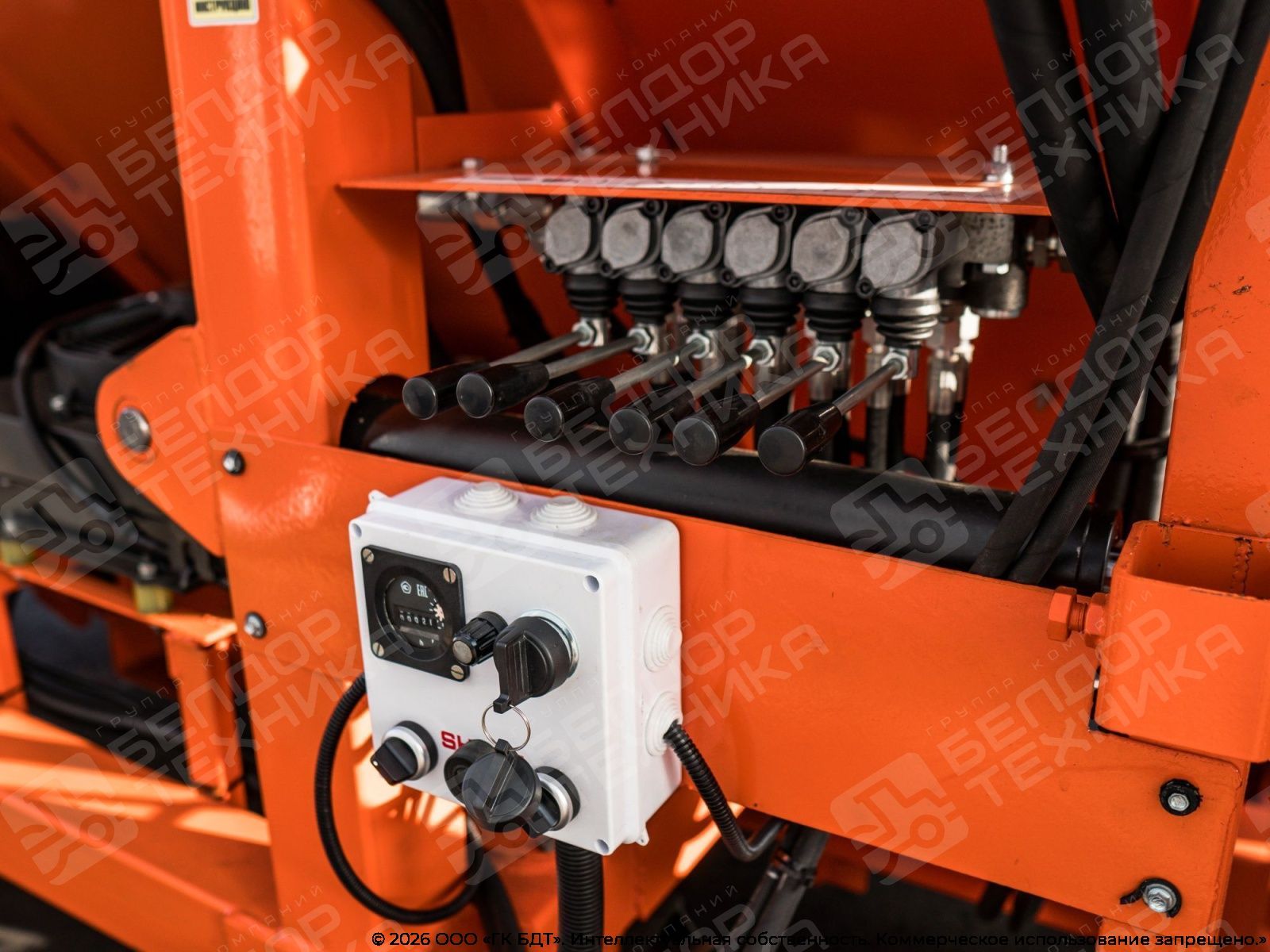

Управление процессом распределения Полностью гидравлическое
Привод вращения питателя Гидромотор
Управление бокового отвала Гидравлическое
Система линейной гидравлики Гидравлические цилиндры
Подъём/опускание фронтальной стенки бункера Гидравлическое
Скорость укладки, метров/мин 50
Вылет отвала от центральной оси оборудования, мм 160

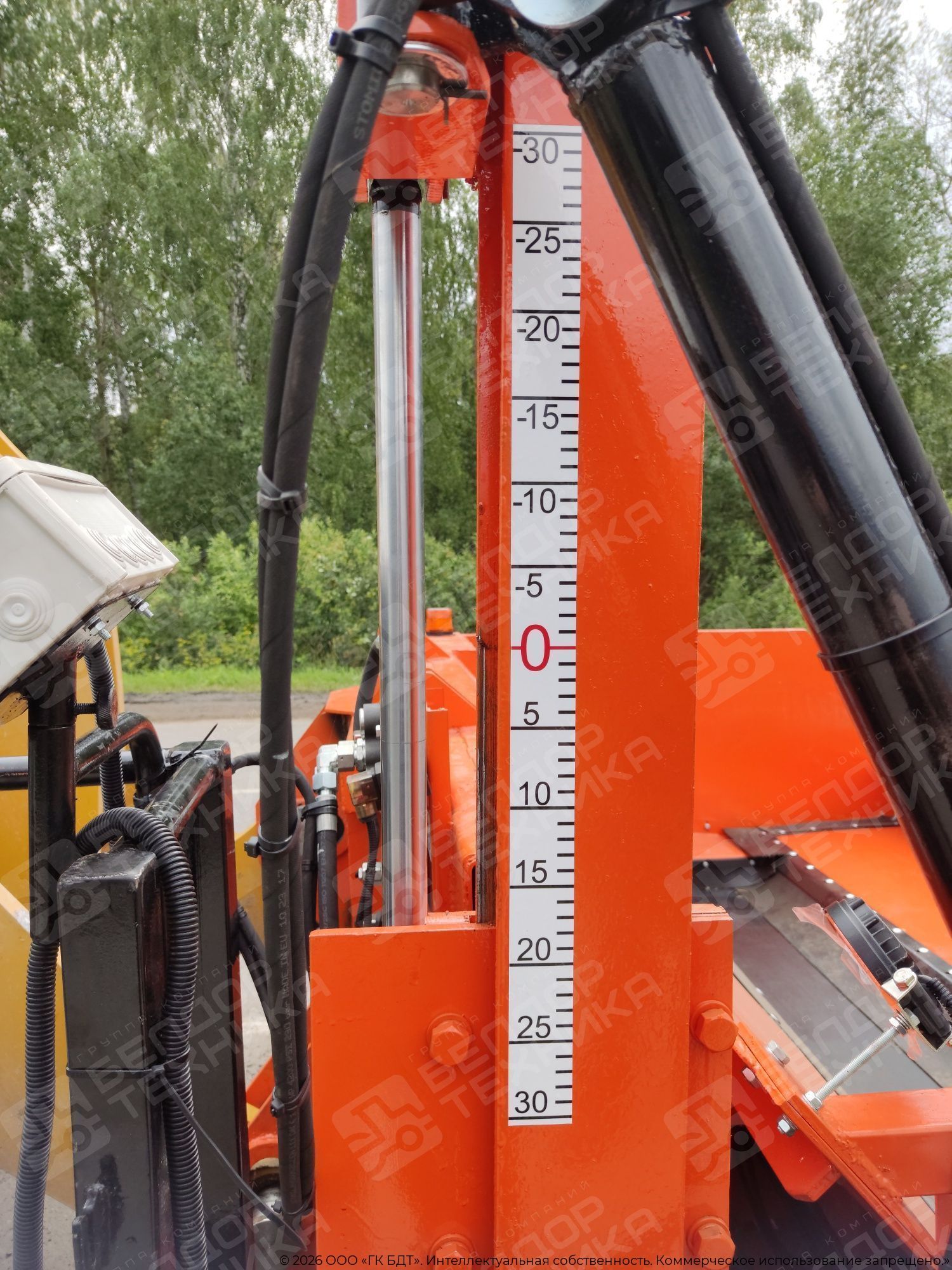

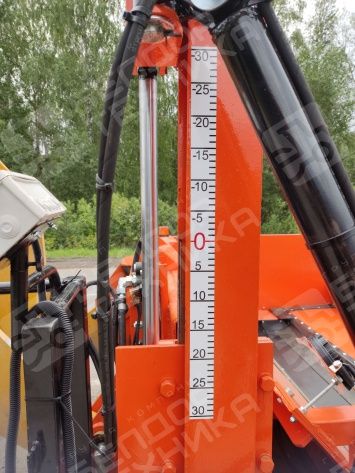

Высота отсыпания материала (макс), мм 300 (с точной регулировкой)
Высота отсыпания материала (мин), мм 300
Гидравлическое удлинение отвала, мм ± 100
Ширина приёмного бункера, мм 290 (320 – опция)
Упорная балка Усиленная, гидравлически выдвижная
Опорные колёса Из износостойкой резины, г/п 16 т. каждое
Толщина формируемого слоя, мм ± 300

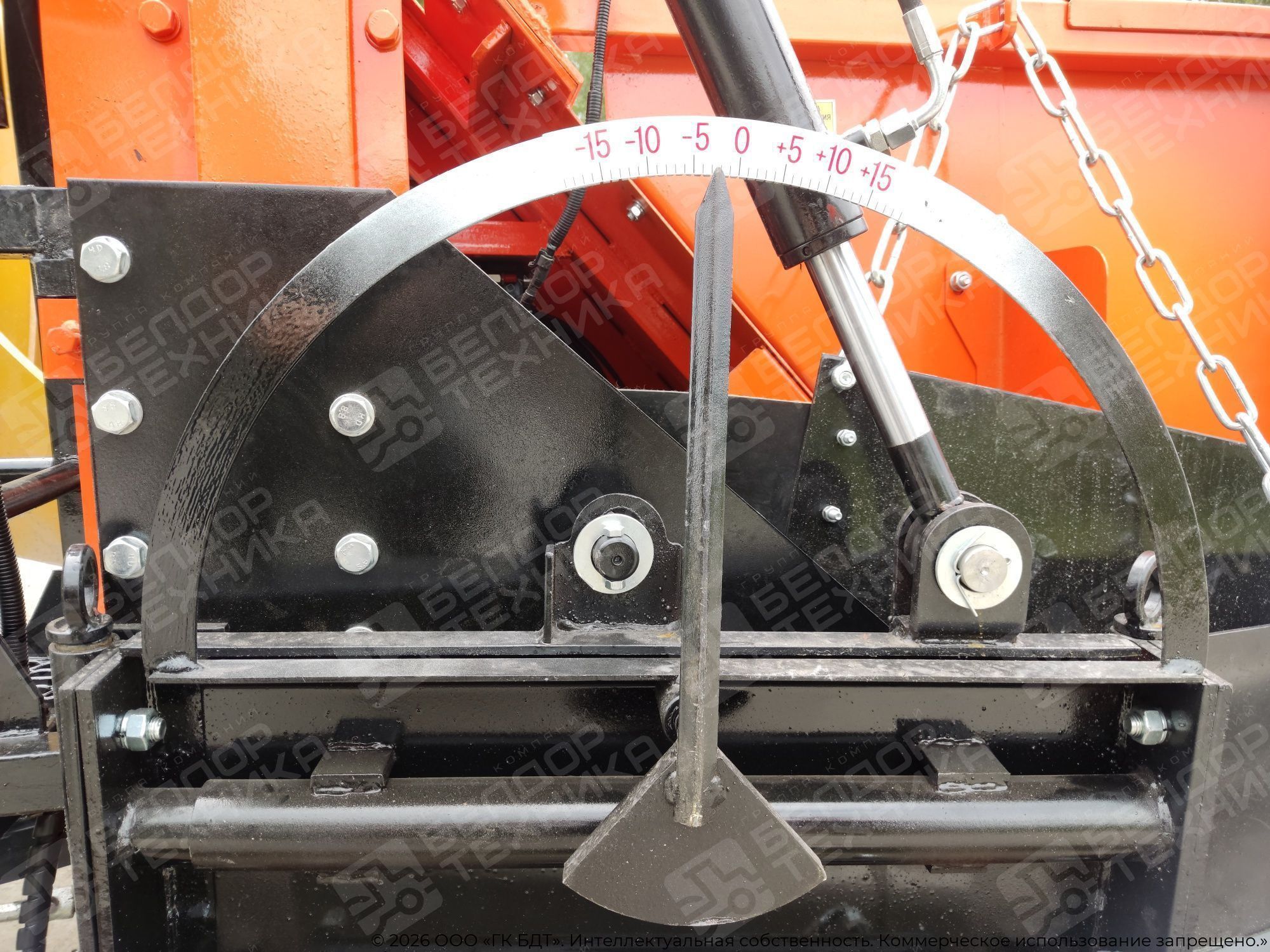

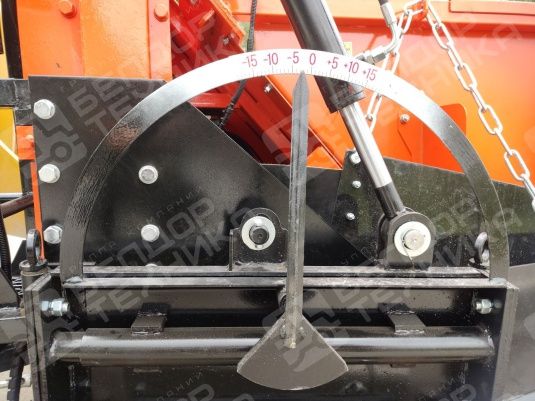

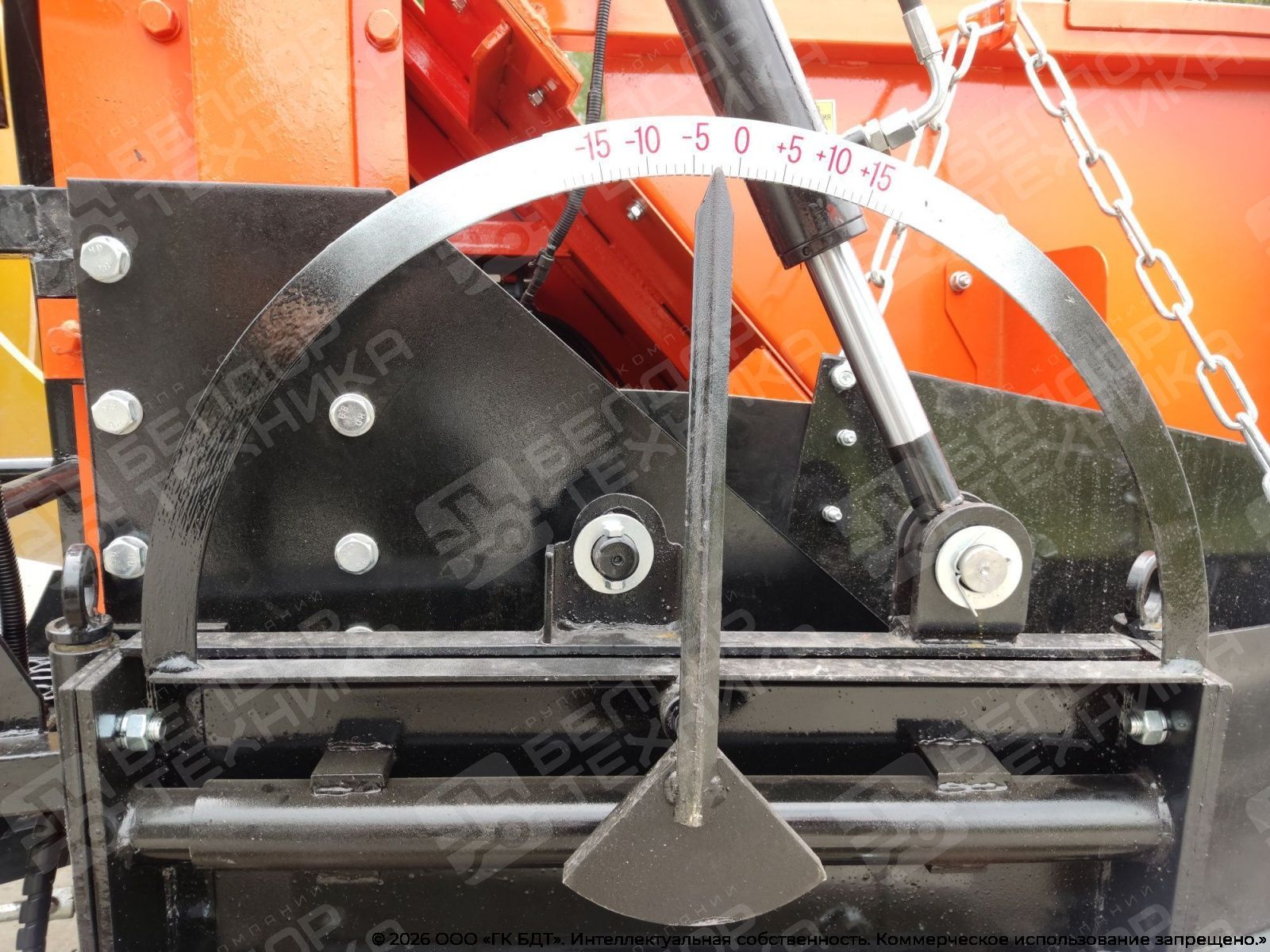

Наклон отвала ± 15 %
Дополнительные модули для удлинения отвала Наличие (2 ед.)
Рабочая ширина, мм 4570 (4970 – с выдвинутым отвалом)
Габаритные размеры оборудования, мм: ДхШхВ 3300х2200х1900
Масса навесного оборудования, кг 2505 – 2900 (в зависимости от комплектации)
