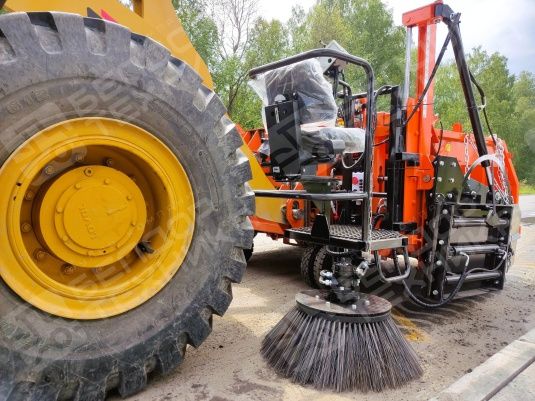

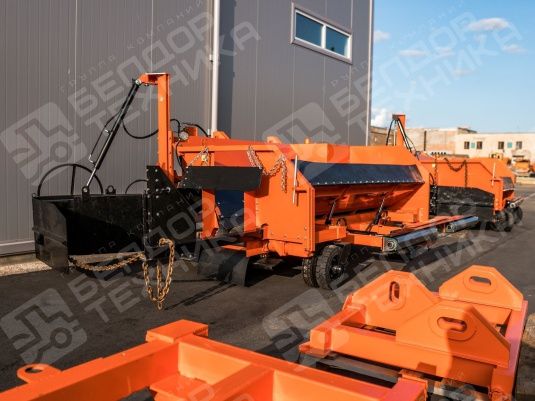

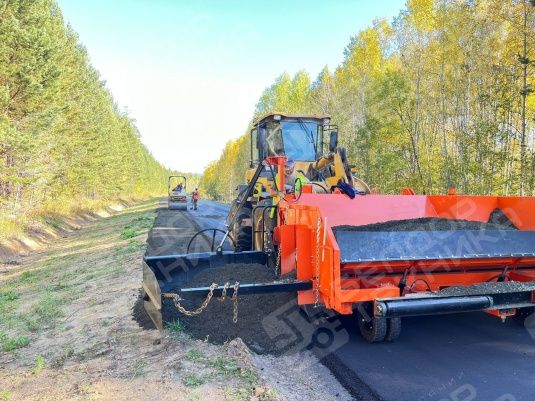

Укладчик обочин МКД-1000М

Обзор серии

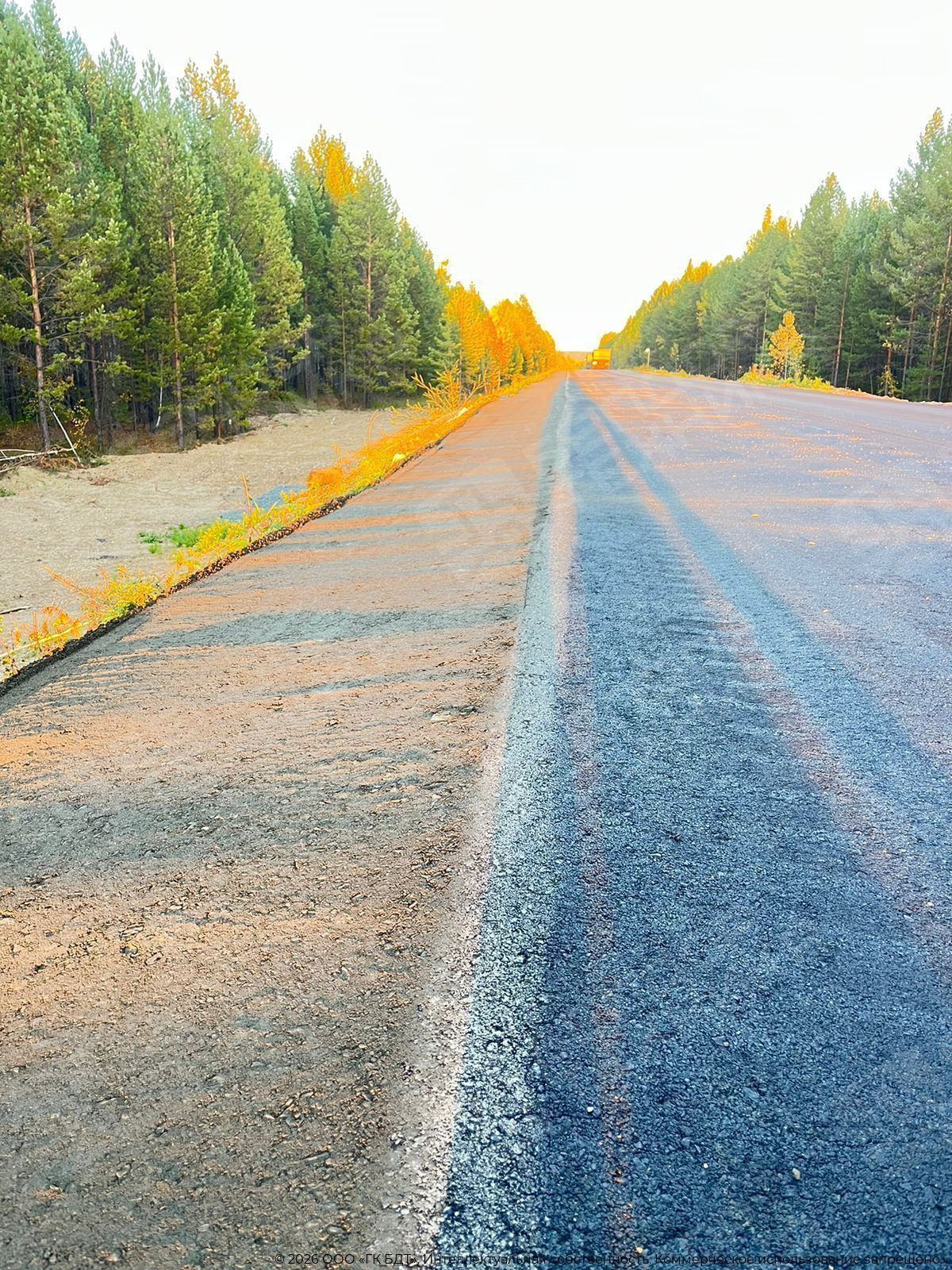

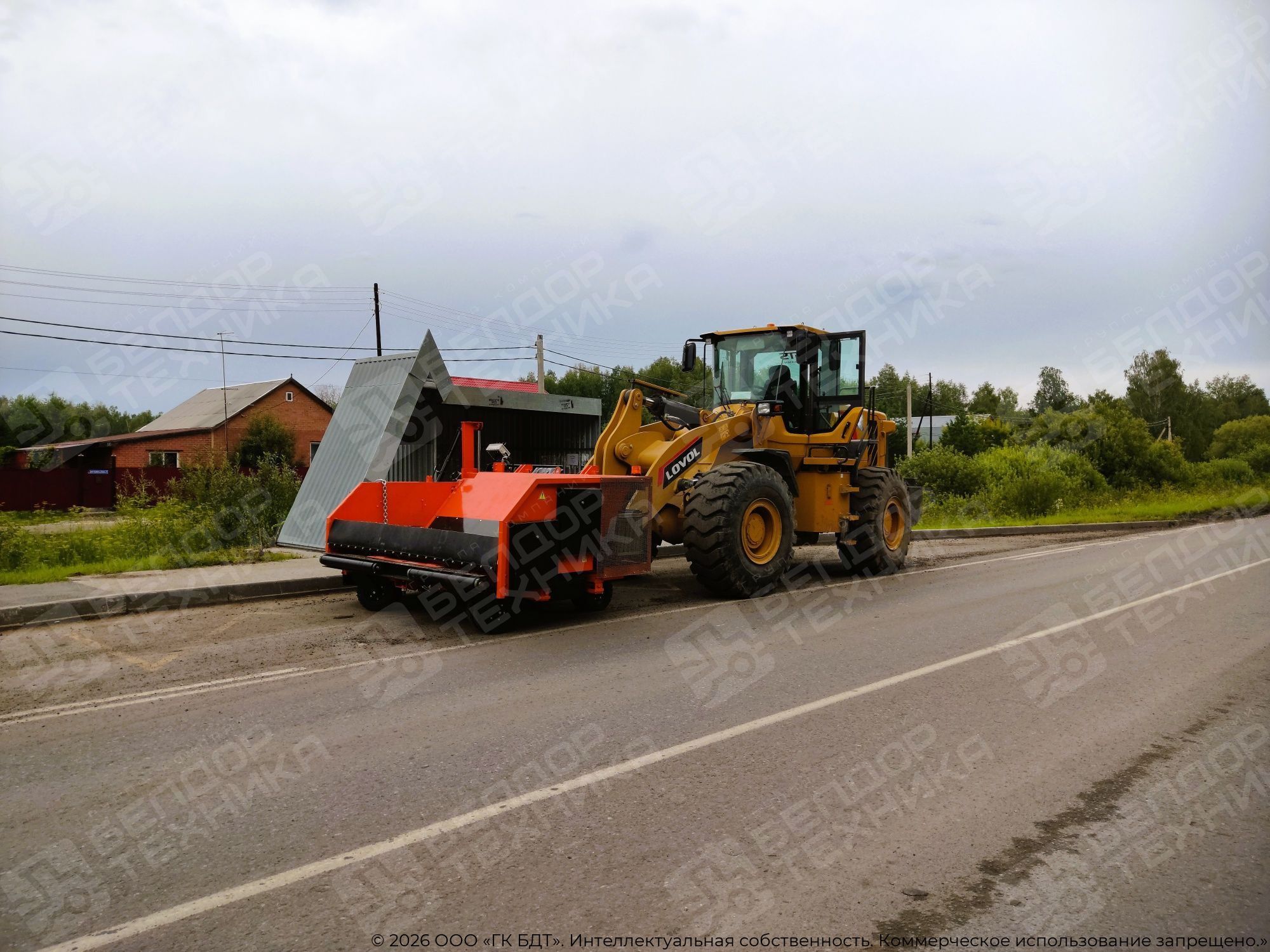

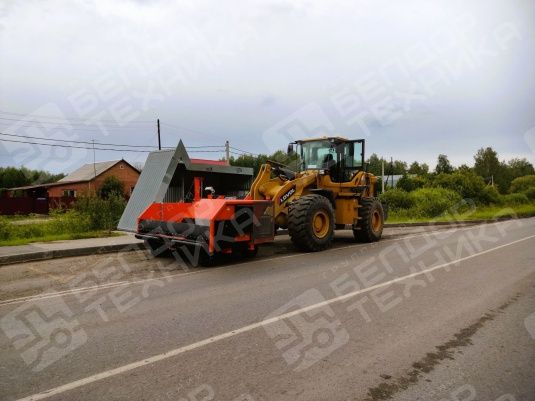

Укладчик обочин предназначен для укладки и отсыпки обочин дорог и является съёмным навесным оборудованием фронтальных погрузчиков и экскаваторов-погрузчиков при ремонте и укреплении обочин. При круглогодичном использовании базового шасси, установка для отсыпки обочин демонтируется.

Назначение:

Навесное оборудование, предназначено:

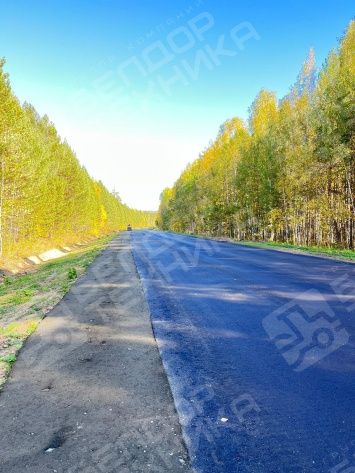

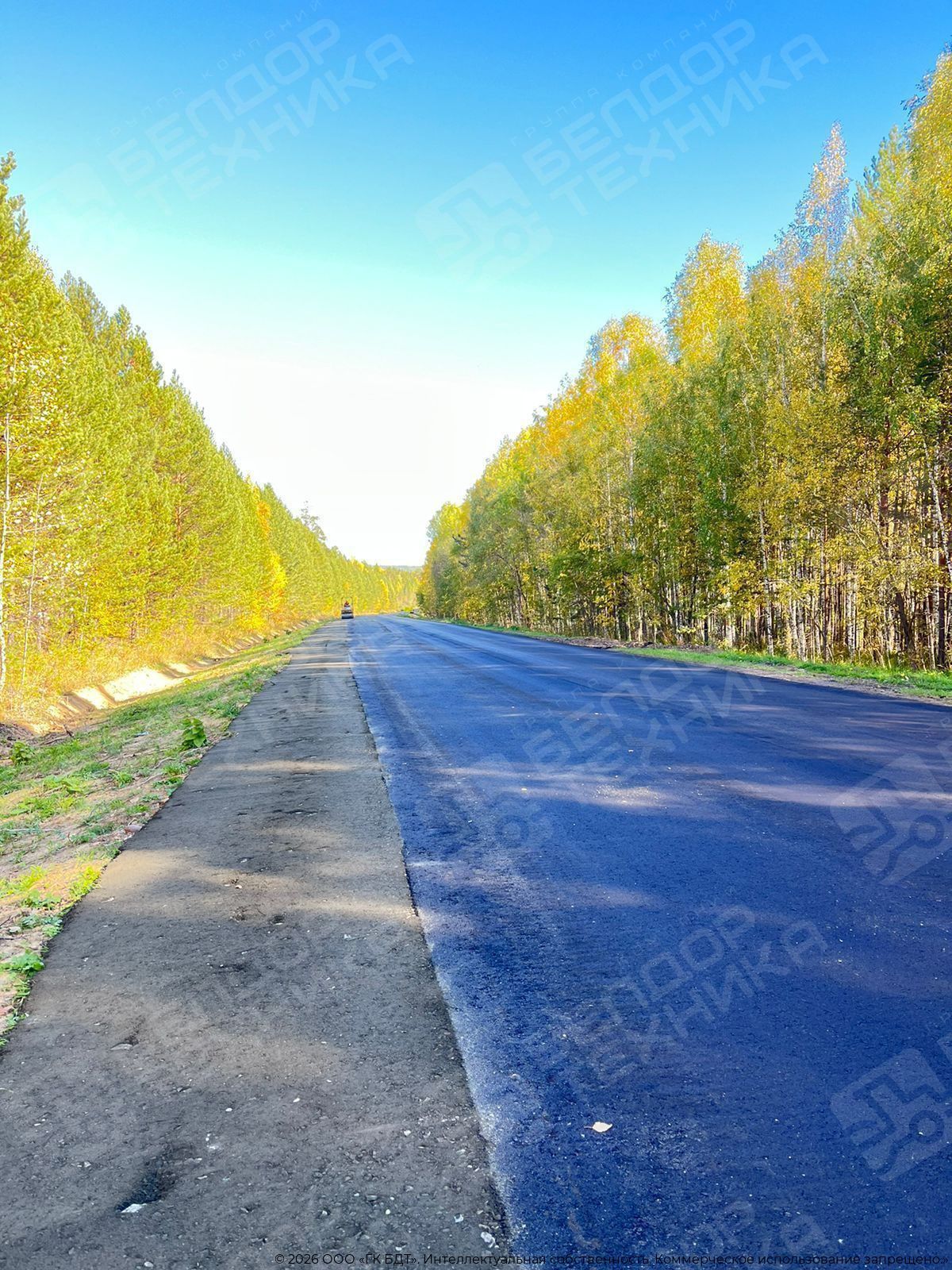

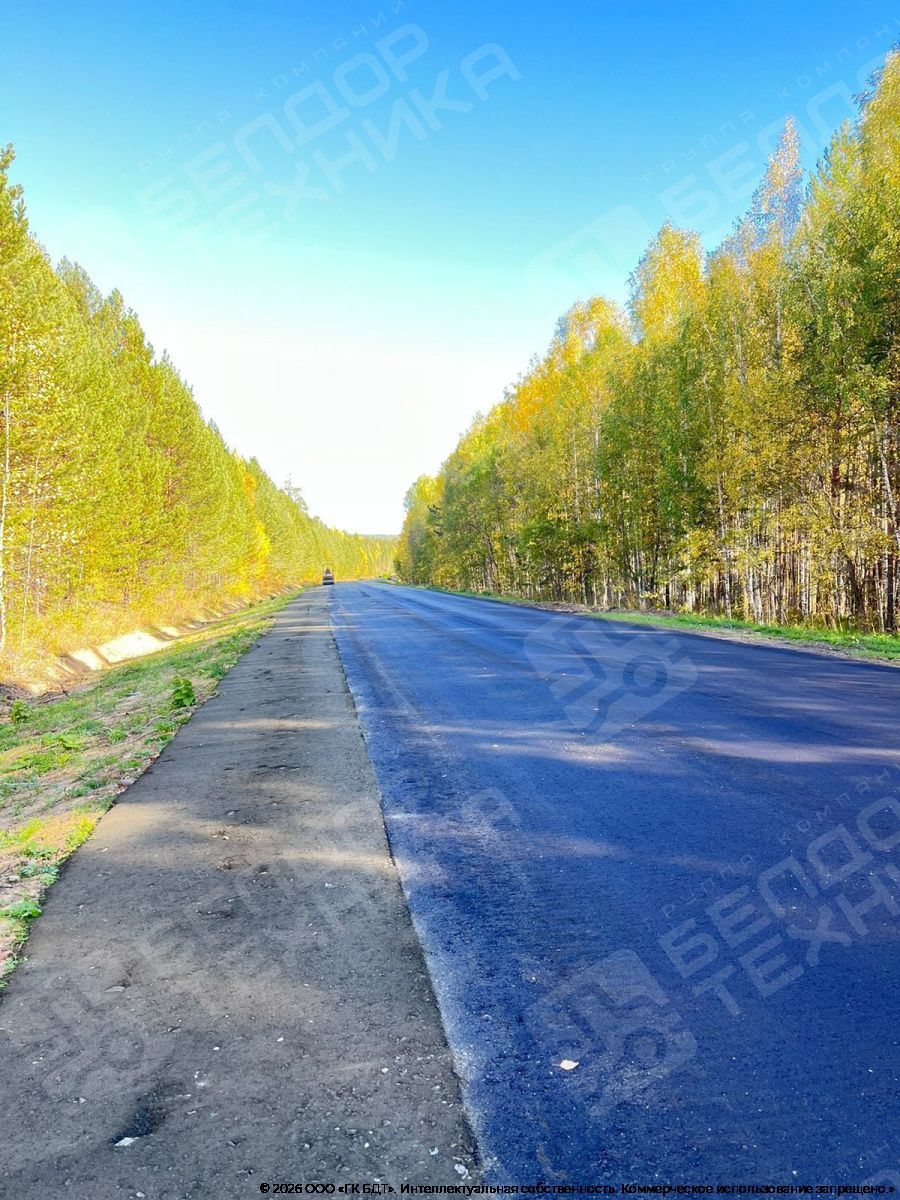

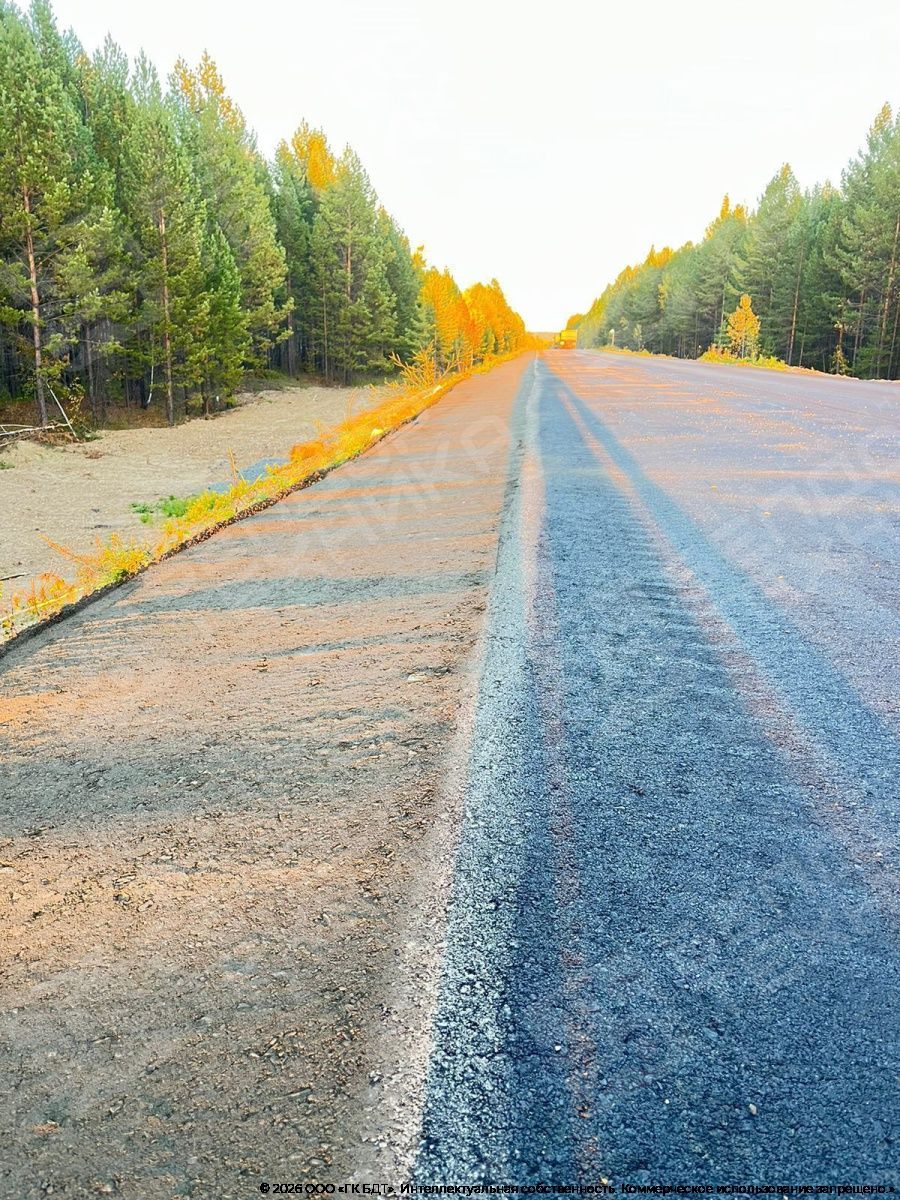

• для устройства и укрепления обочин;
• для уширения дорожного полотна путем одновременной отсыпки и планировки строительного материала;
• для строительства дорог, работая со следующими видами строительного материала.

* укладка горячим асфальтом производится с жаропрочной лентой транспортера (опция).

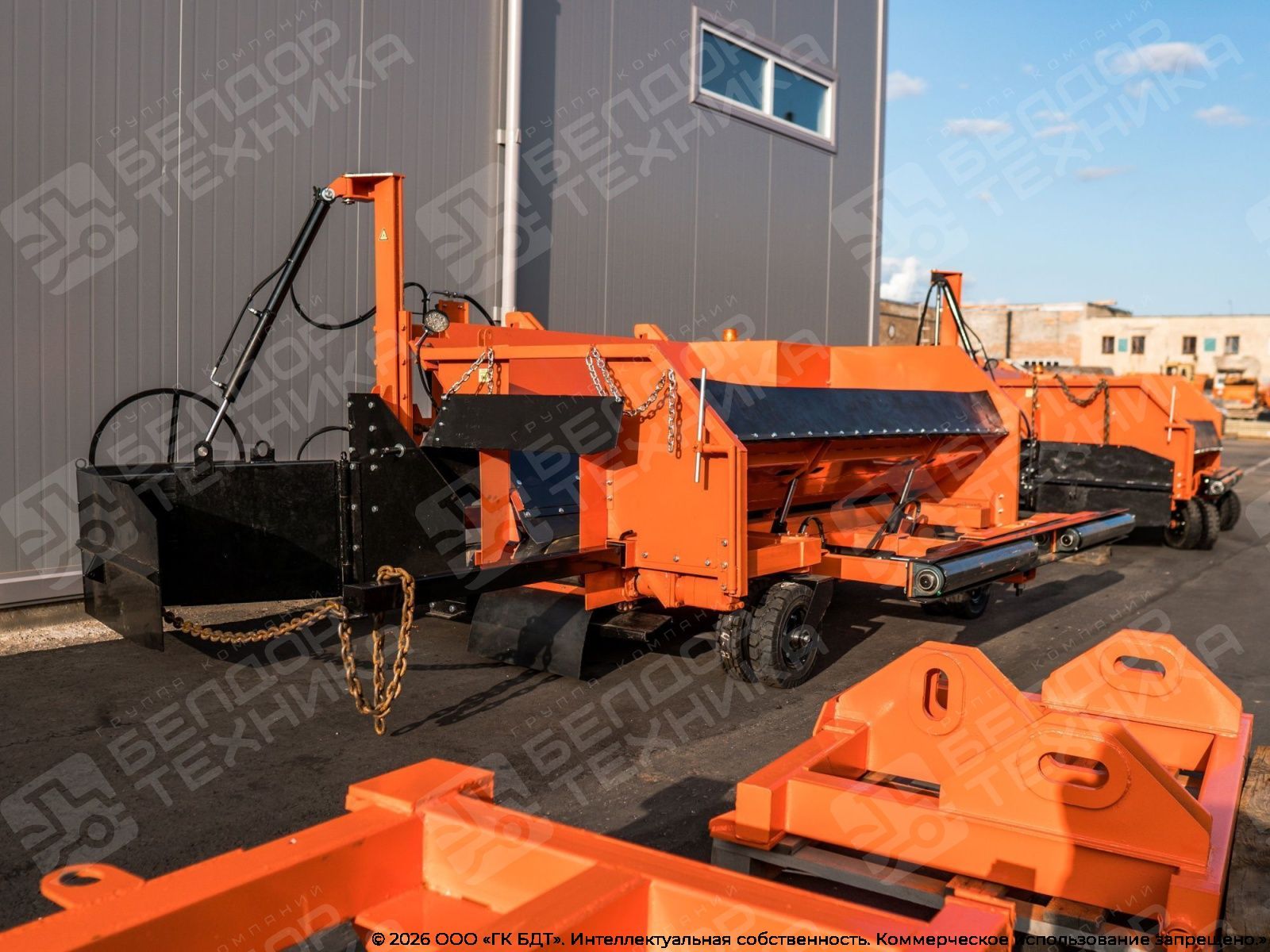

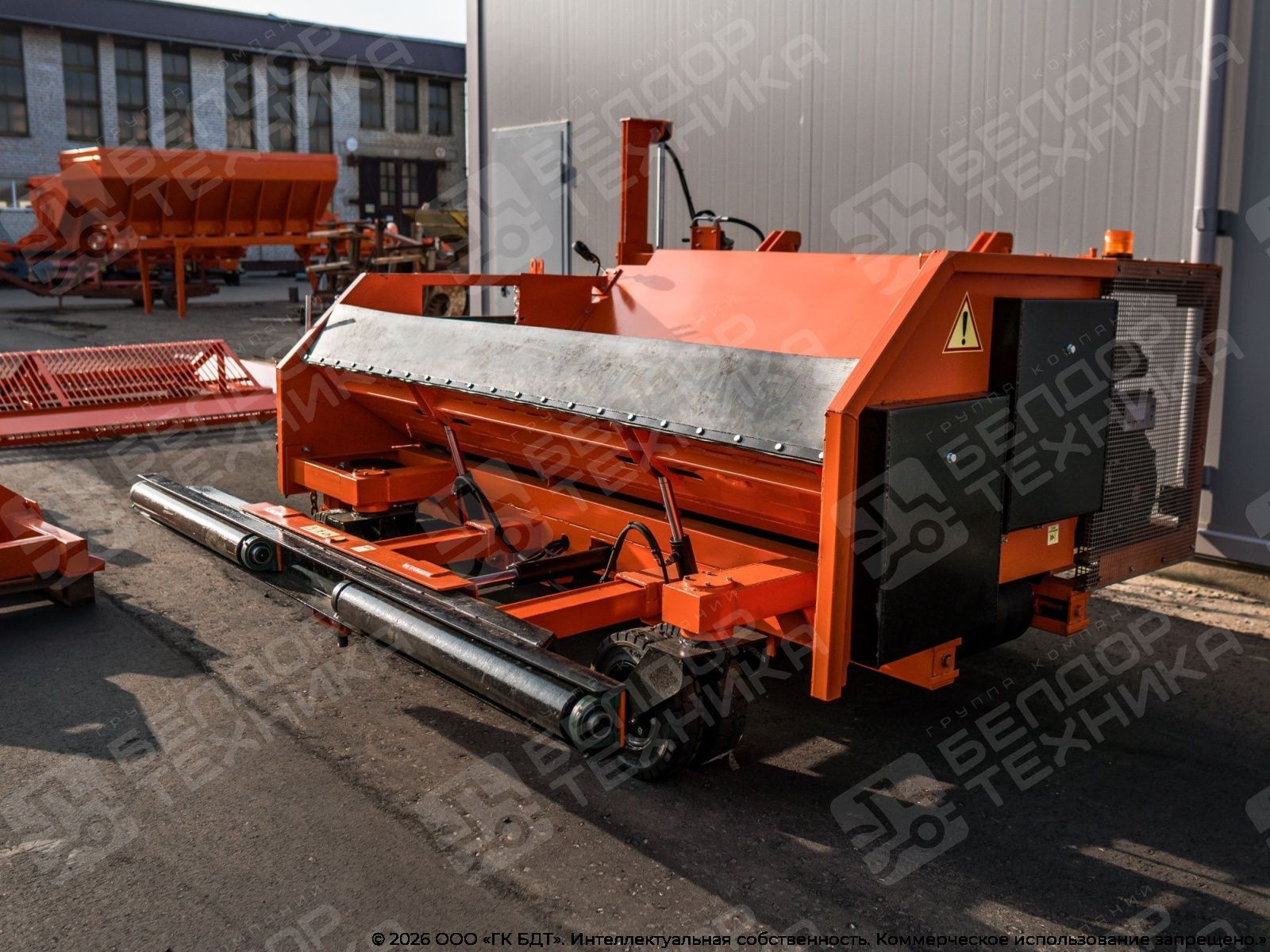

Устройство:

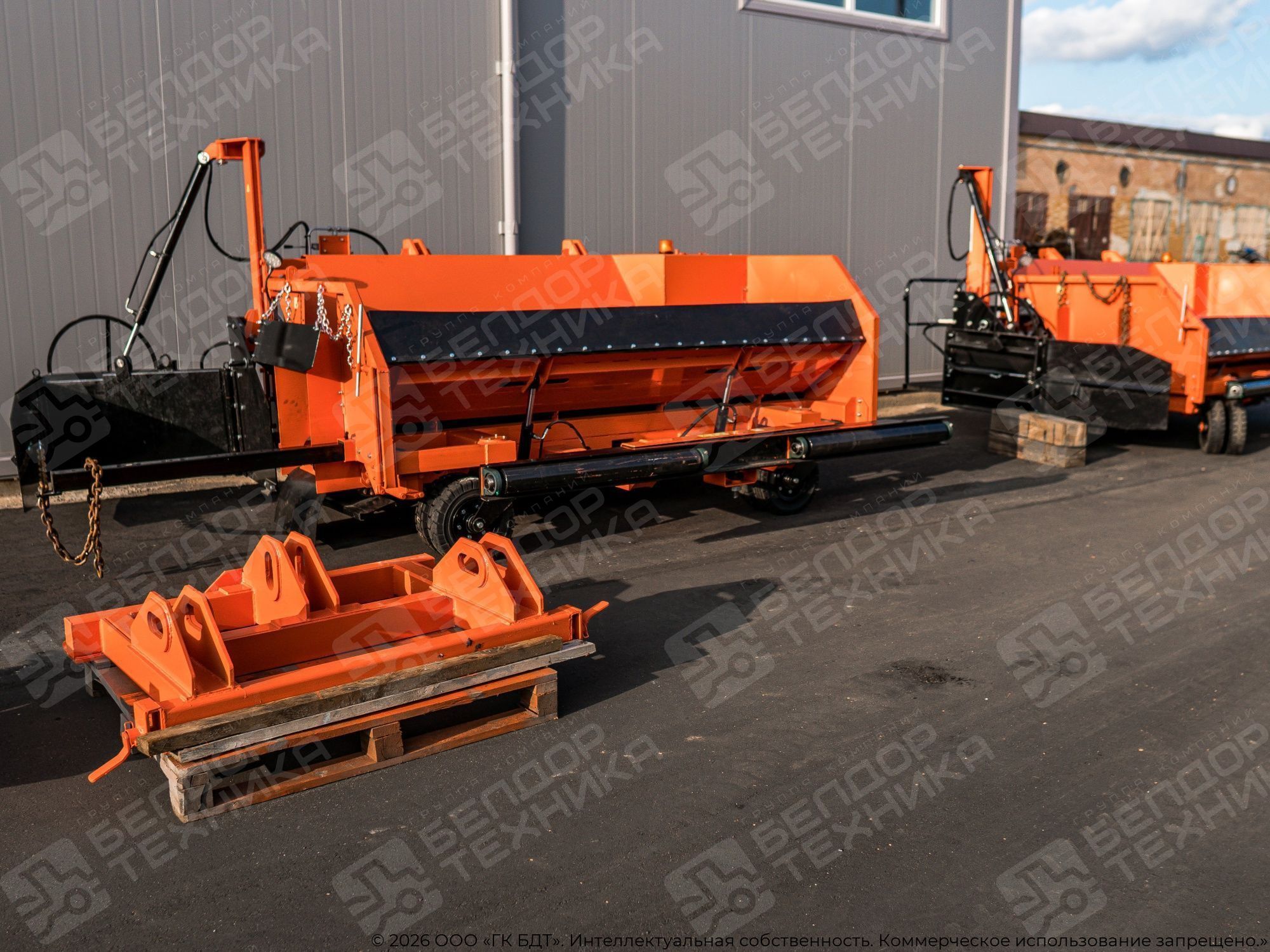

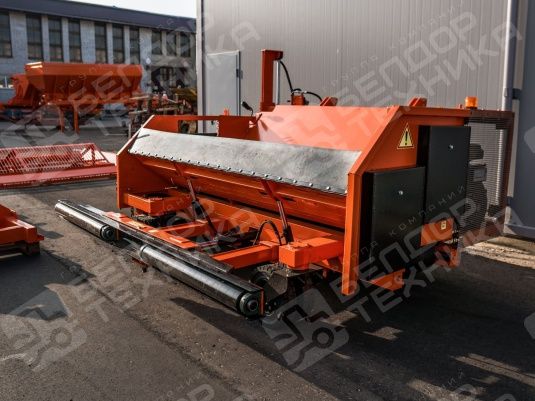

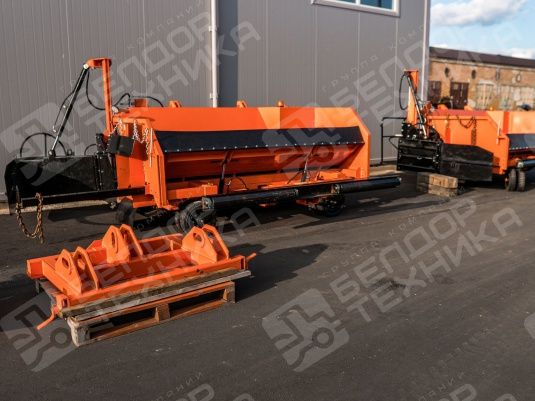

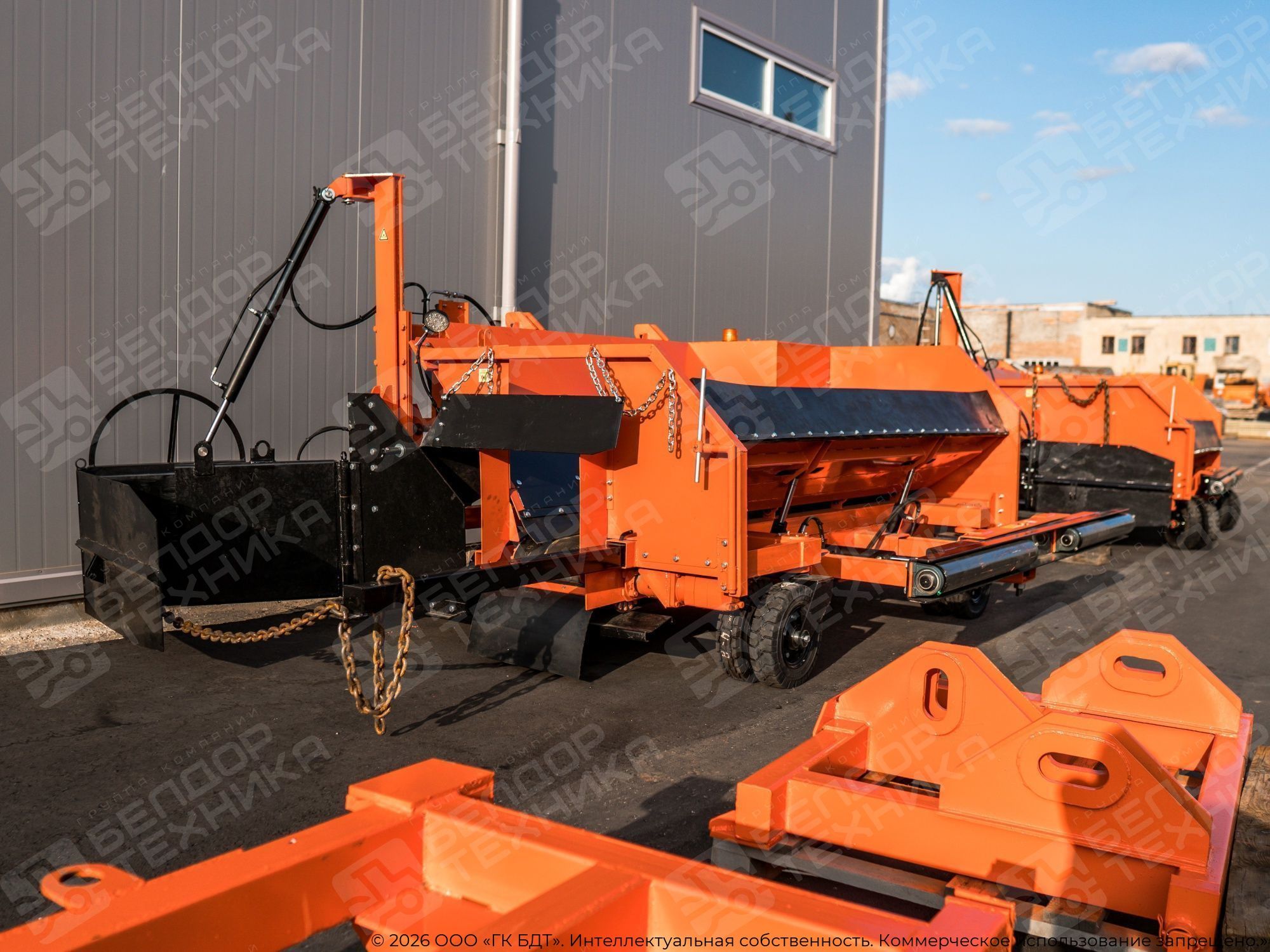

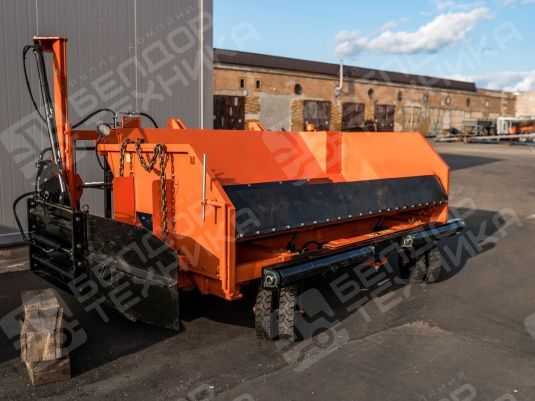

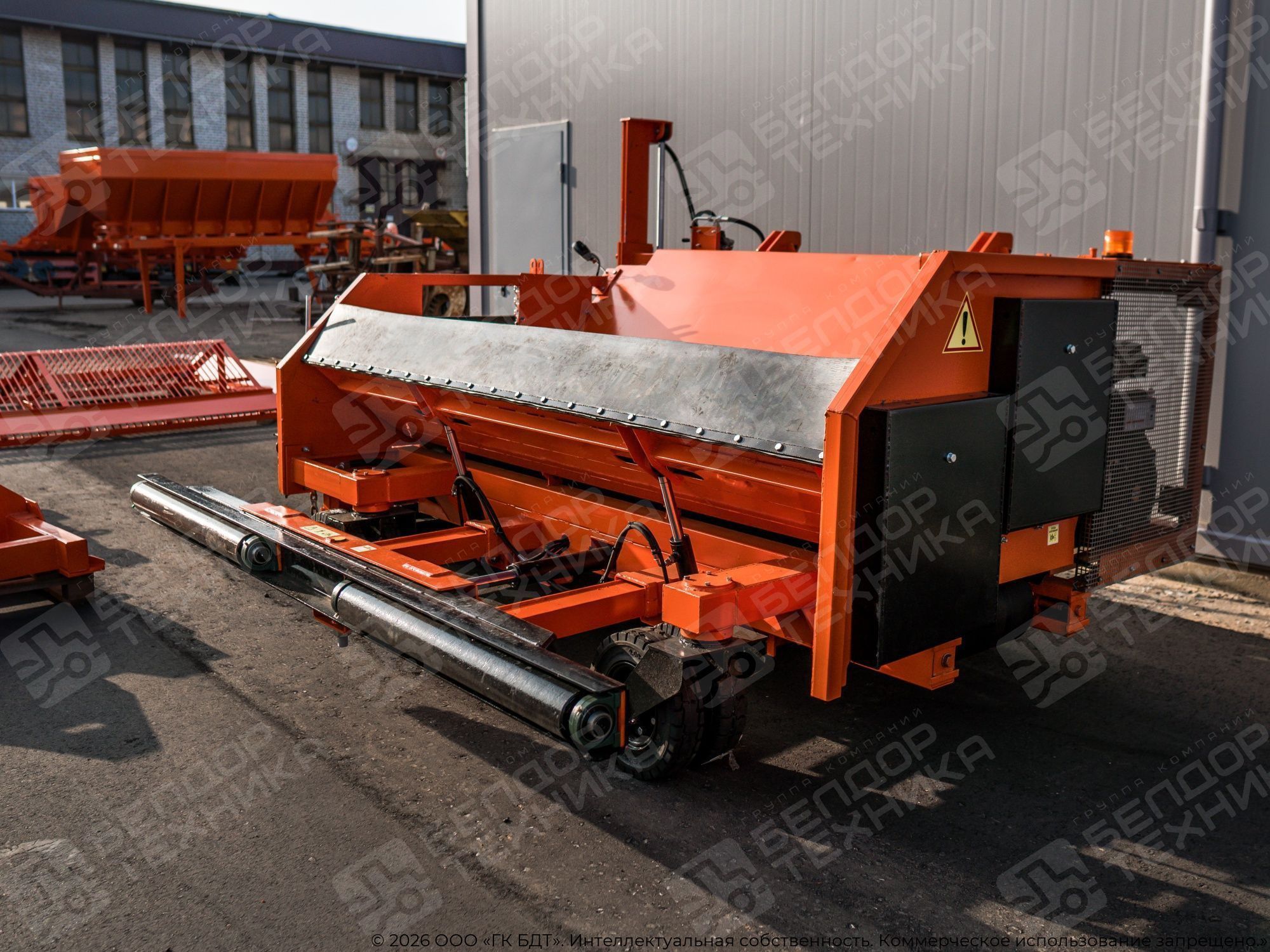

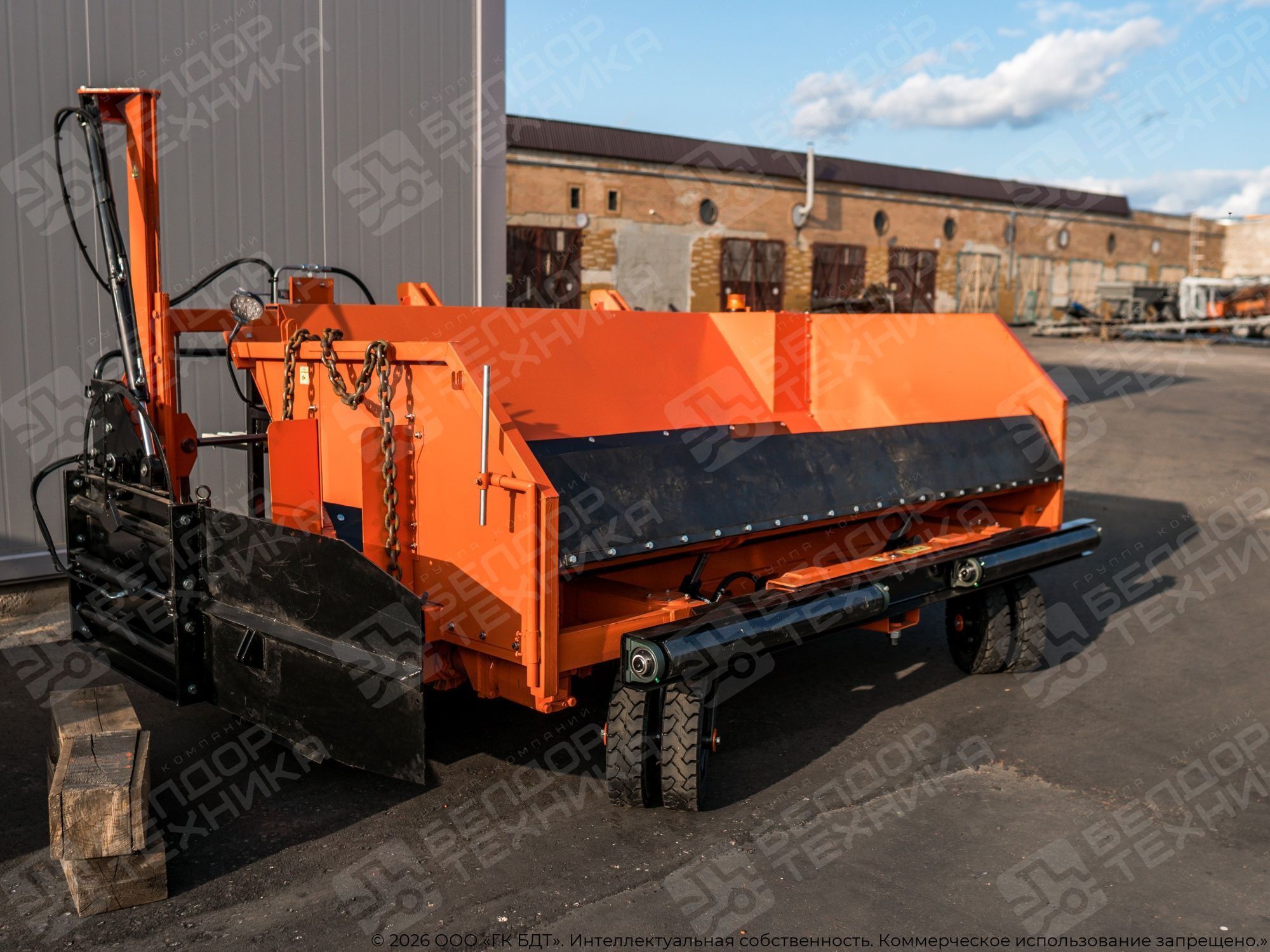

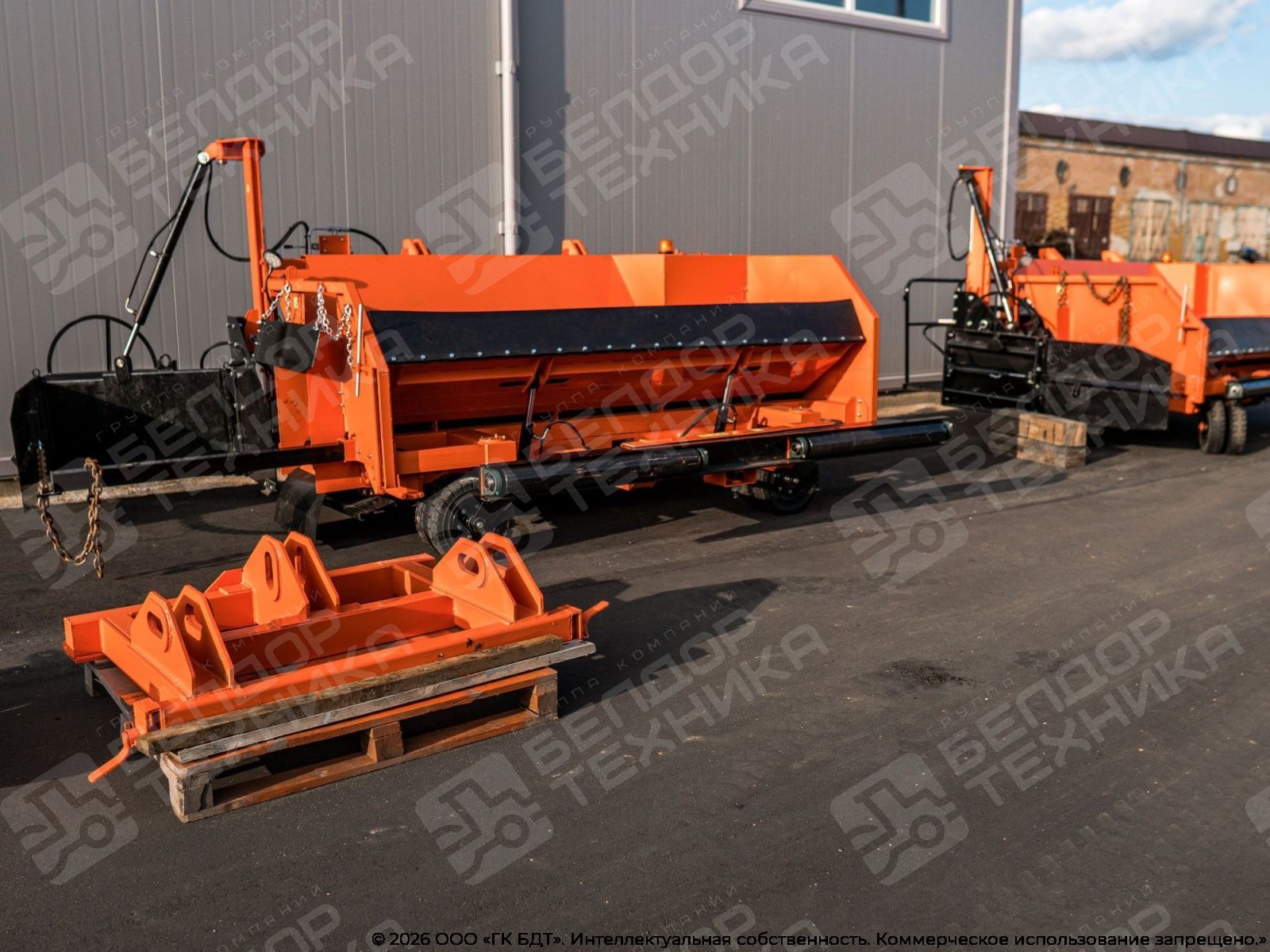

Установка для отсыпки обочин состоит из следующих основных частей:

• приёмный бункер (с изменяемой геометрией);
• ленточный питатель (конвейер);

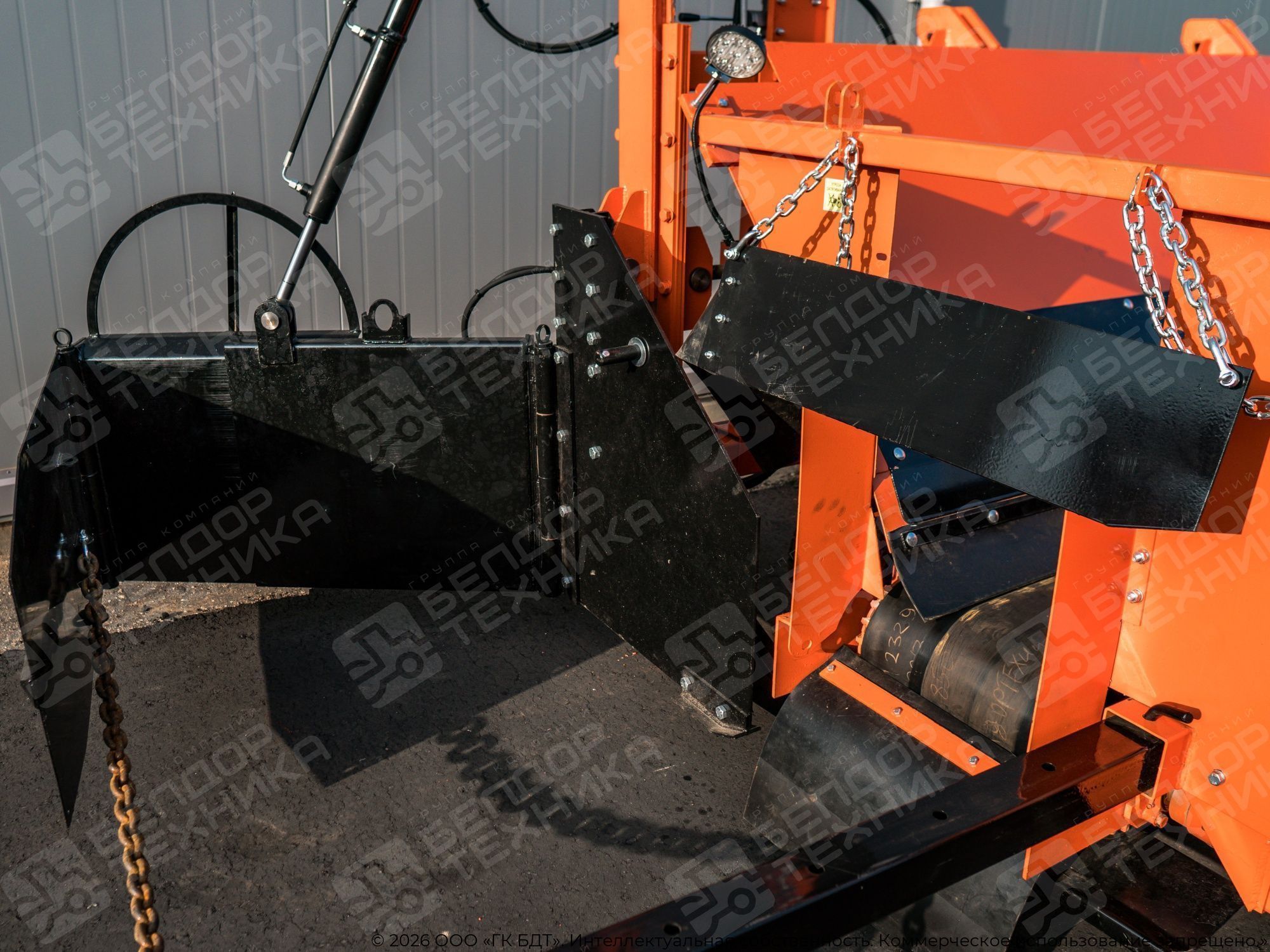

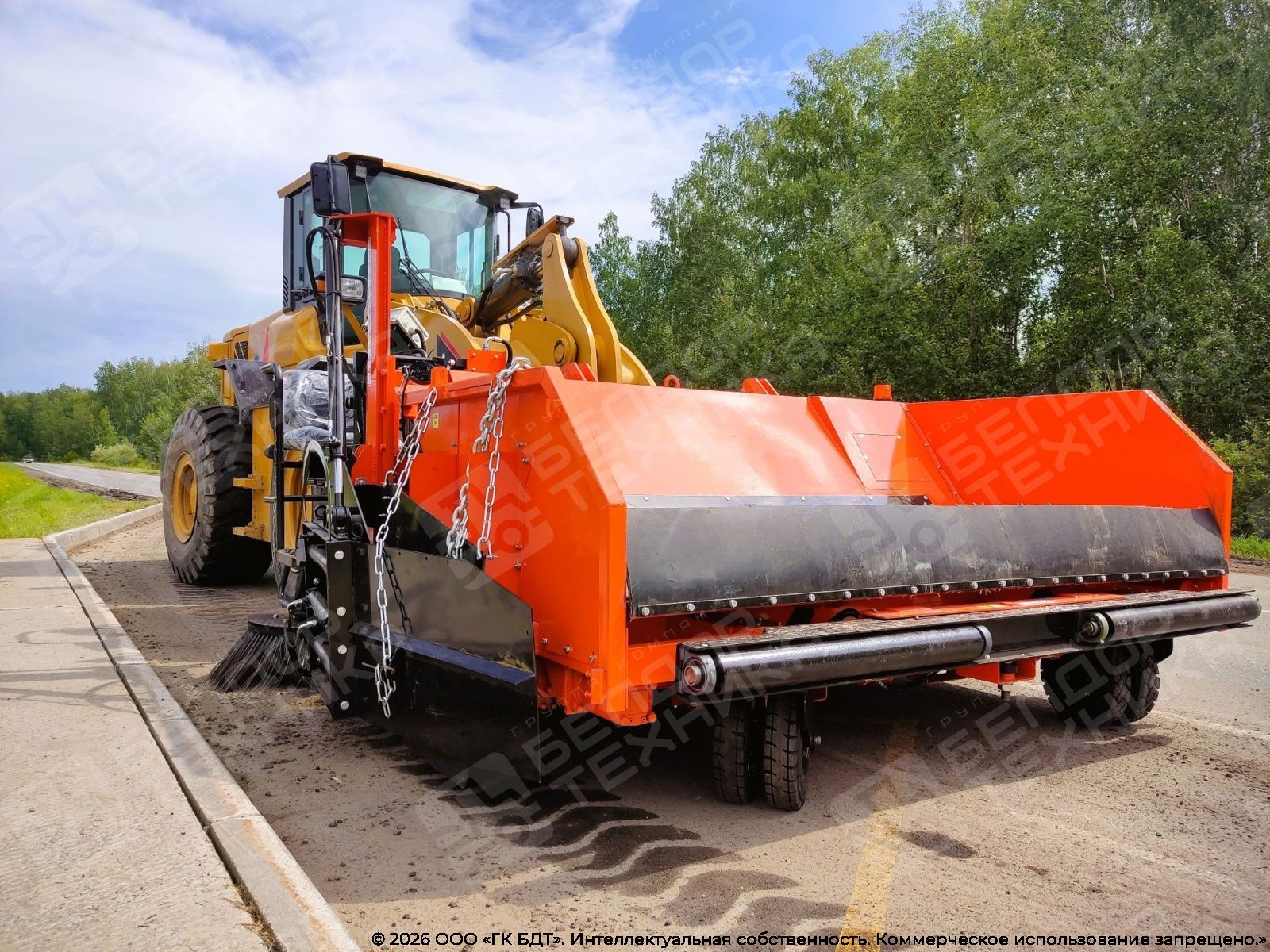

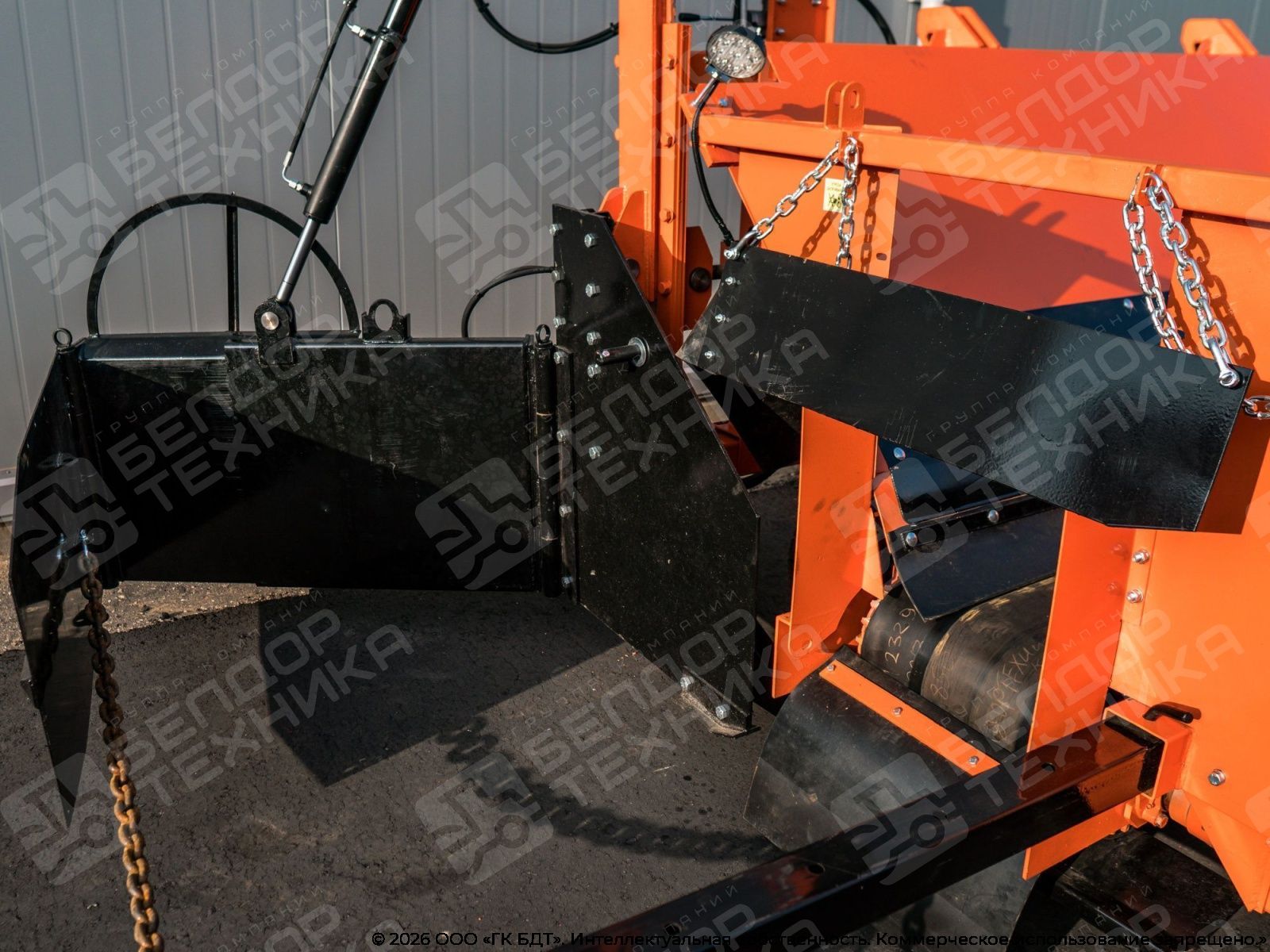

• боковой отвал (гидравлический, выдвигаемый);
• навесное устройство (монтажная плита);

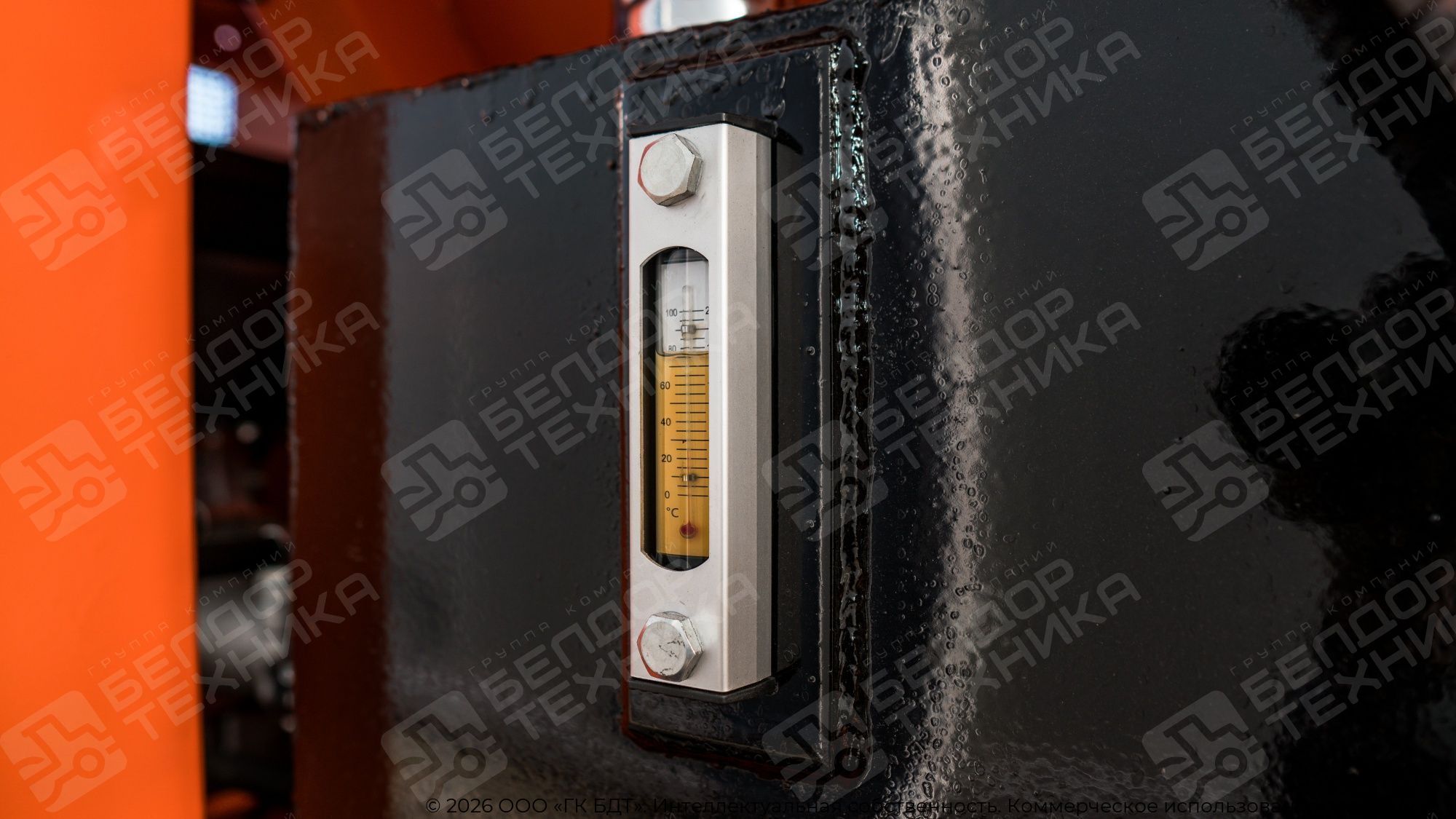

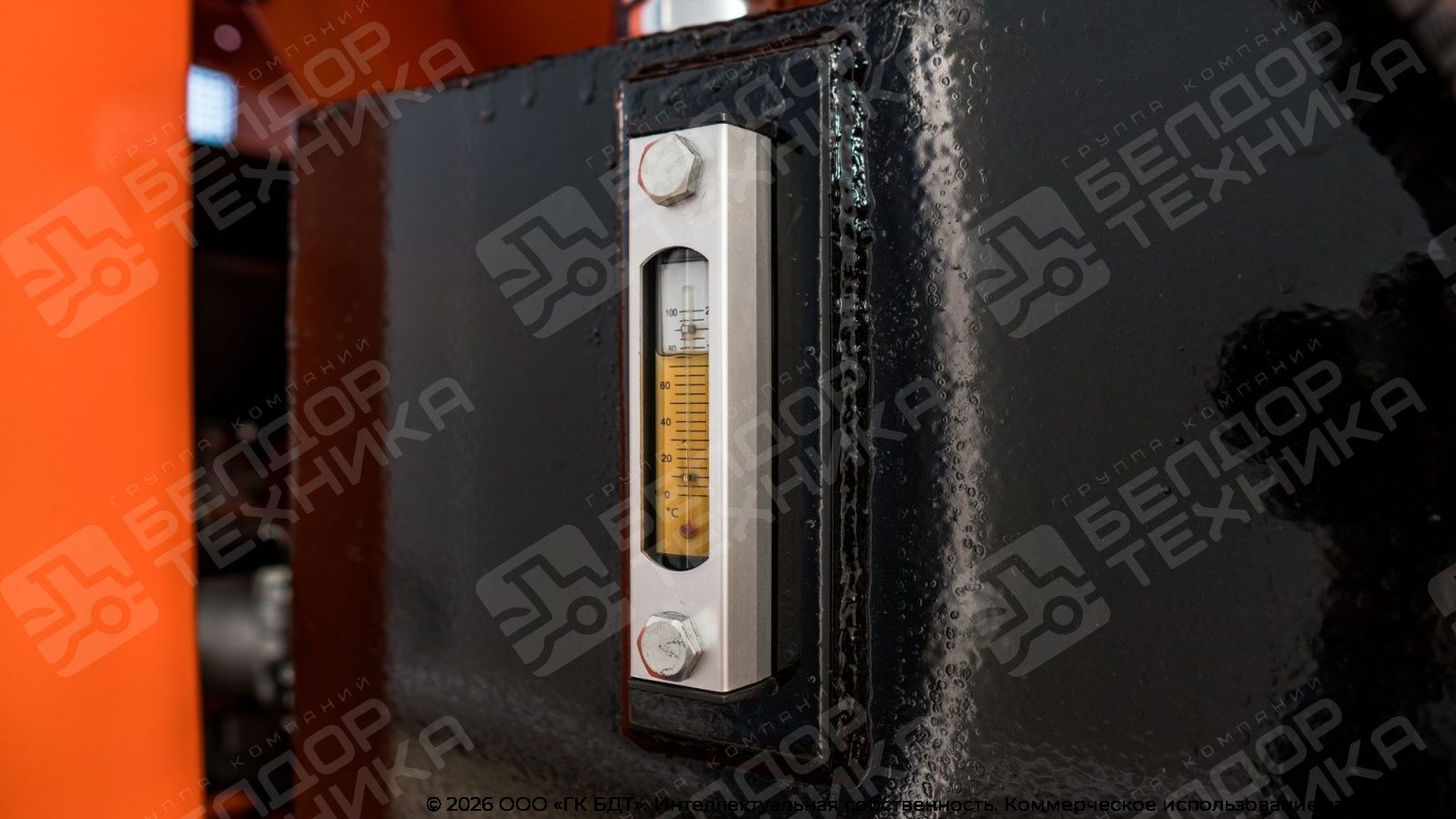

• контур гидравлический;
• двигатель Honda GX630.

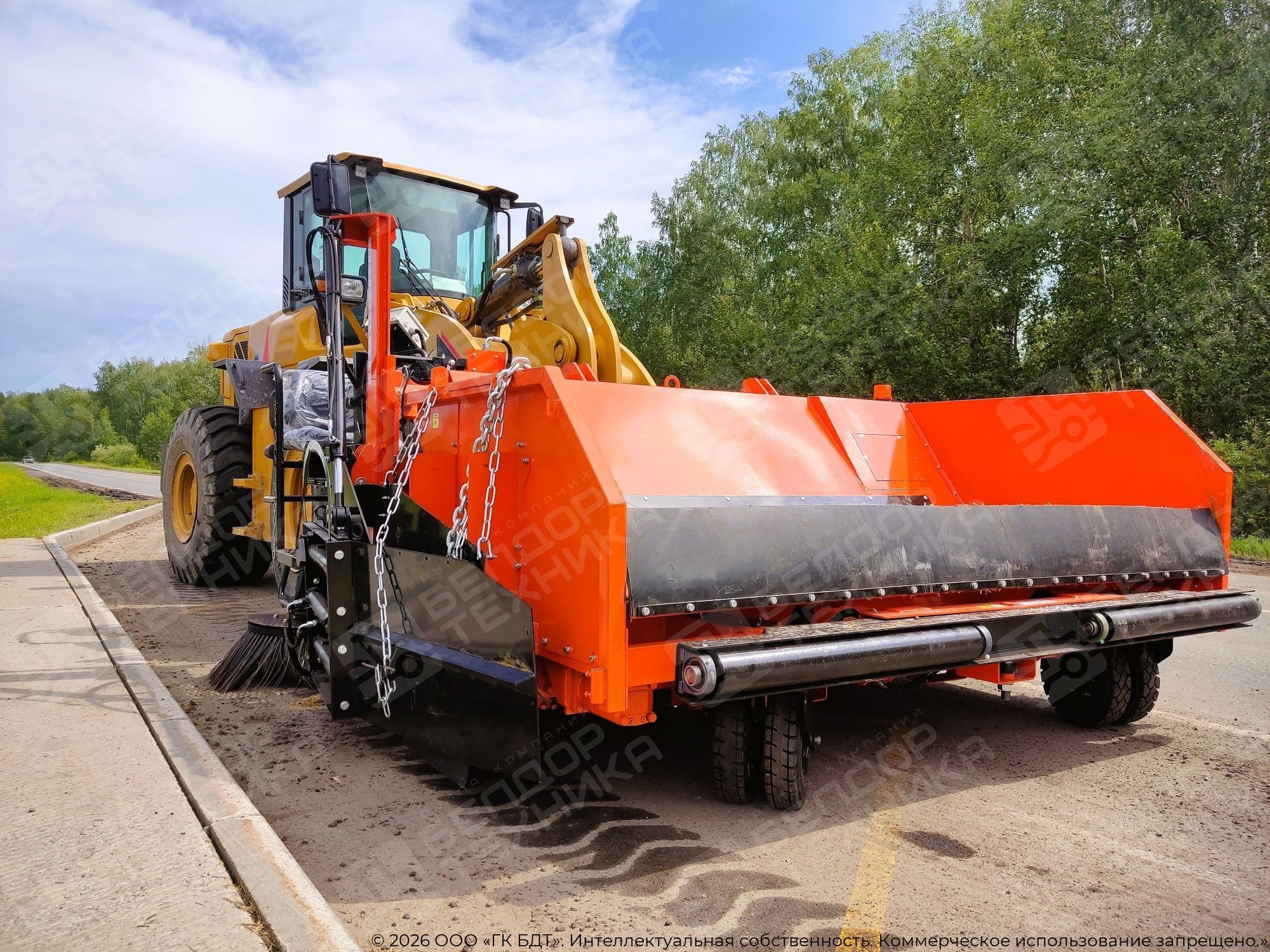

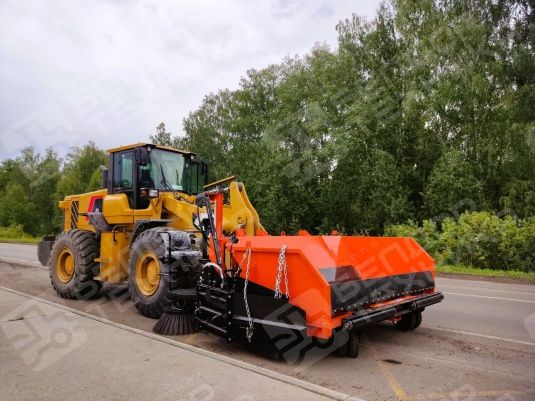

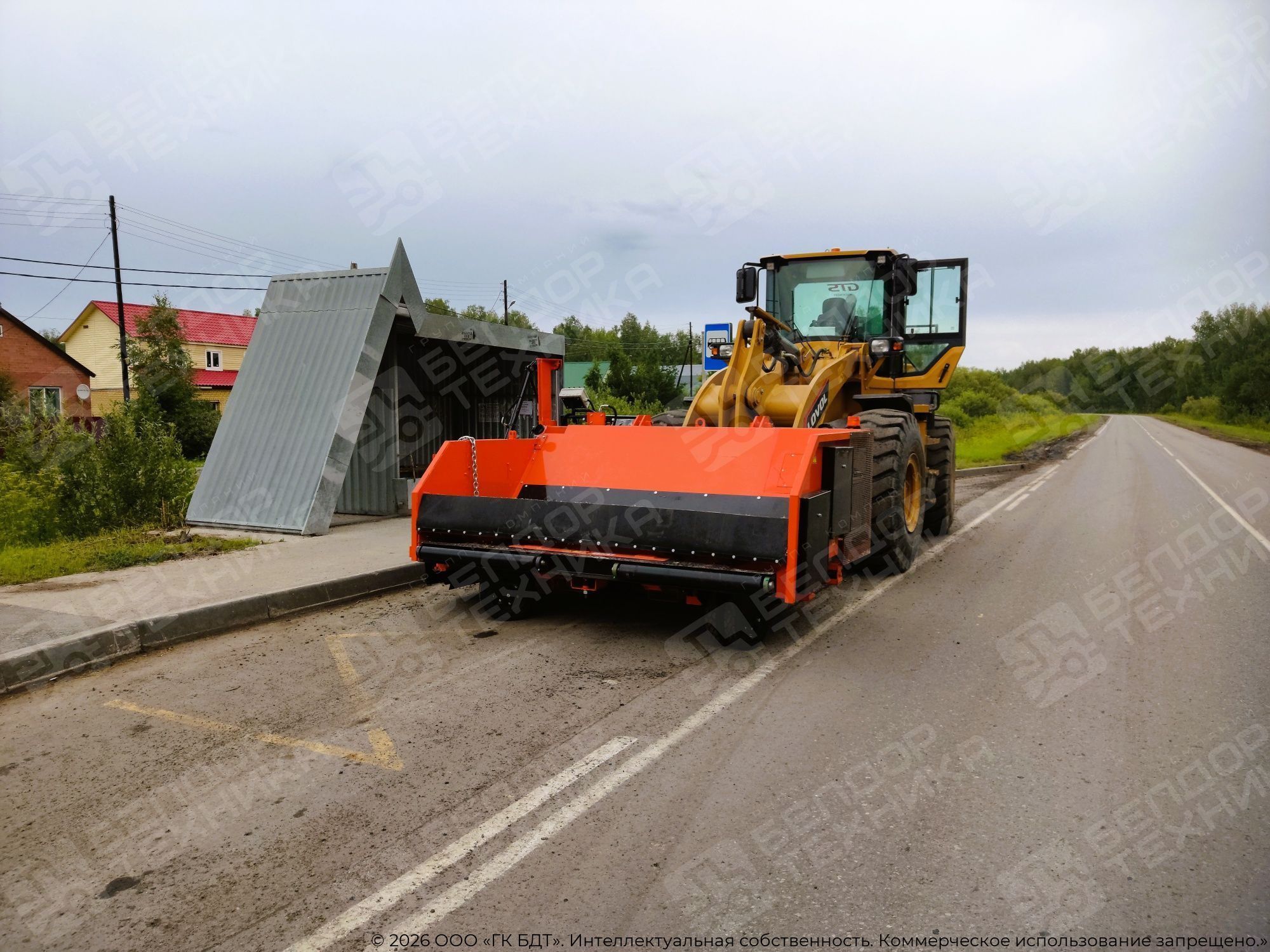

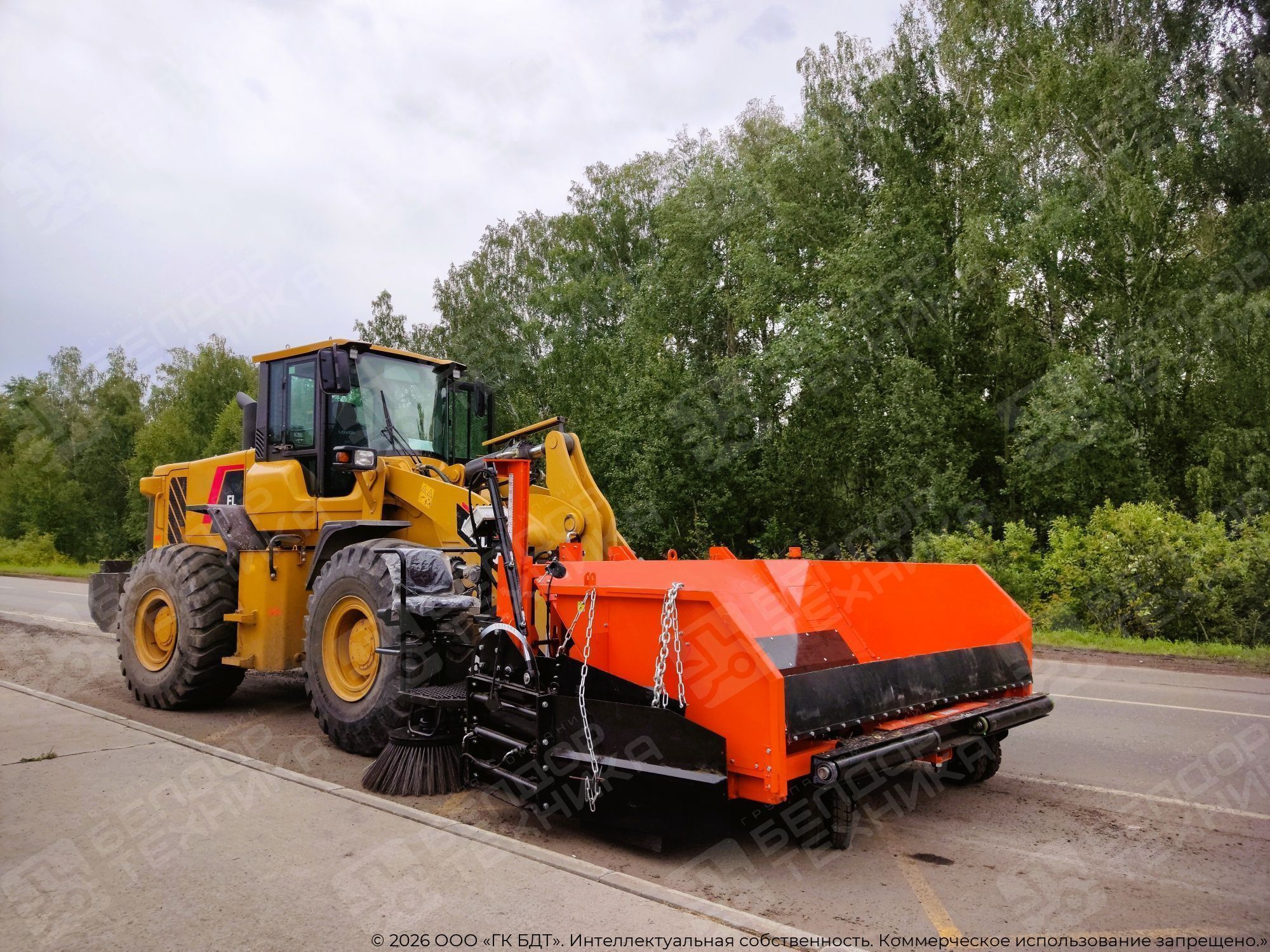

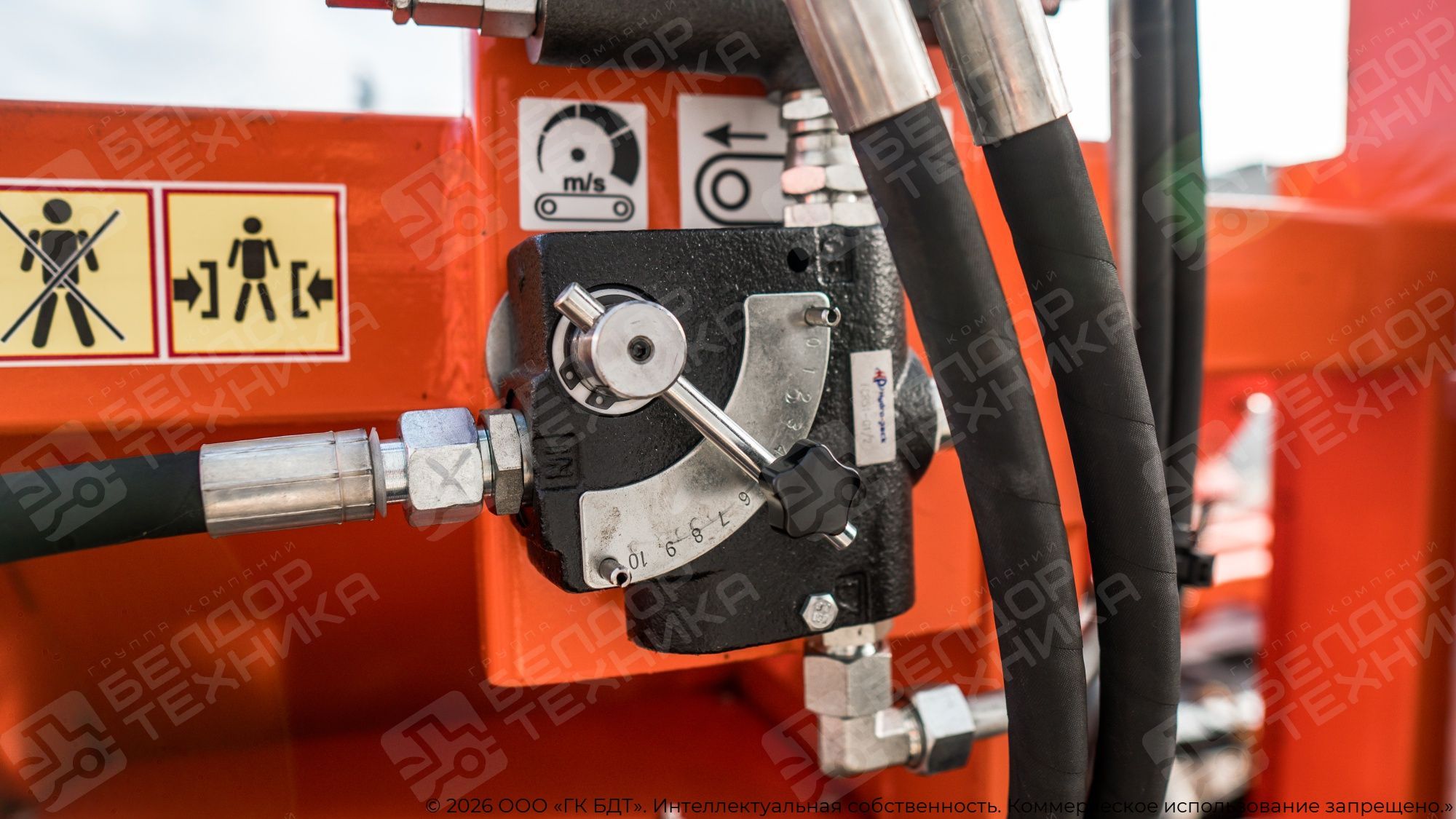

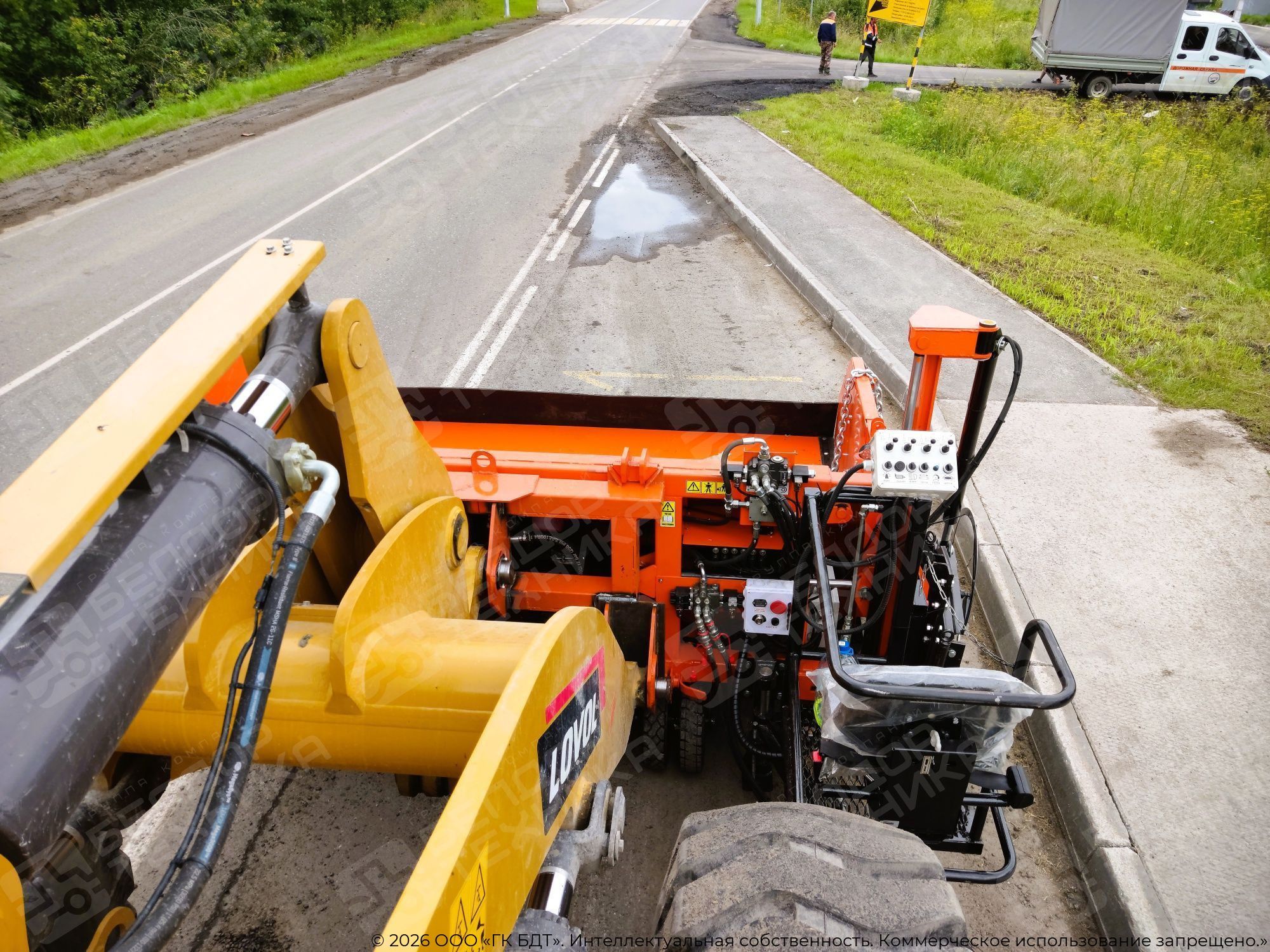

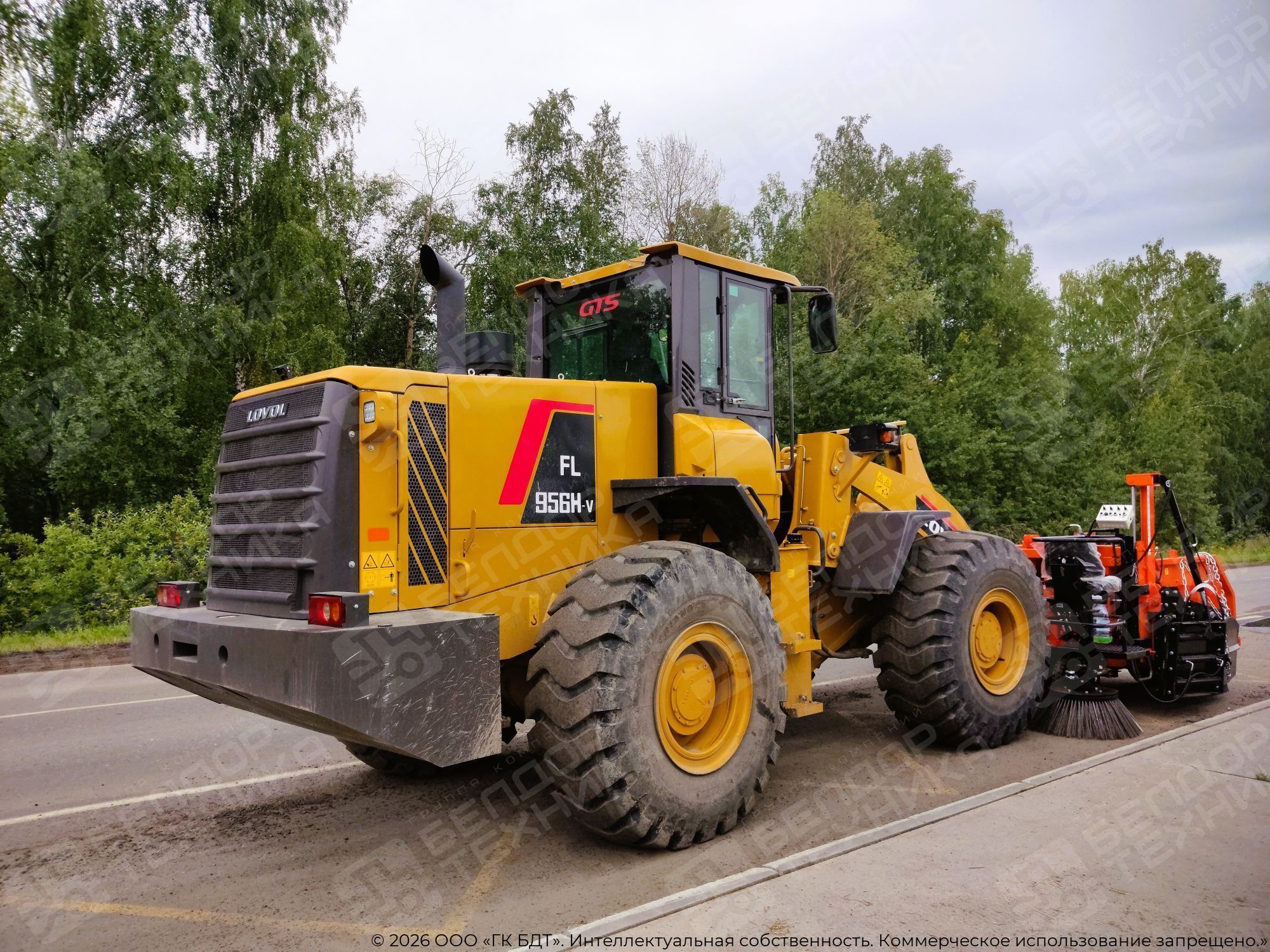

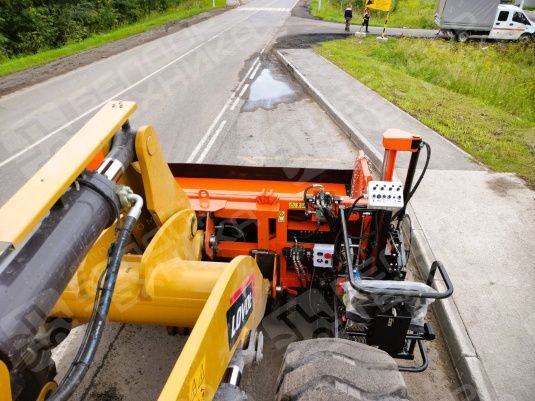

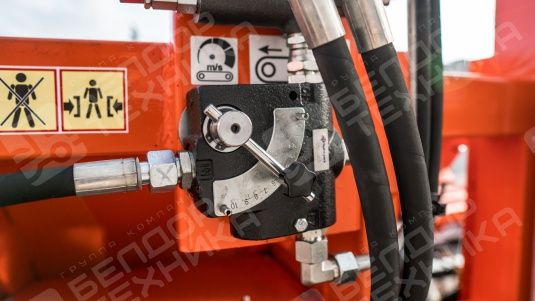

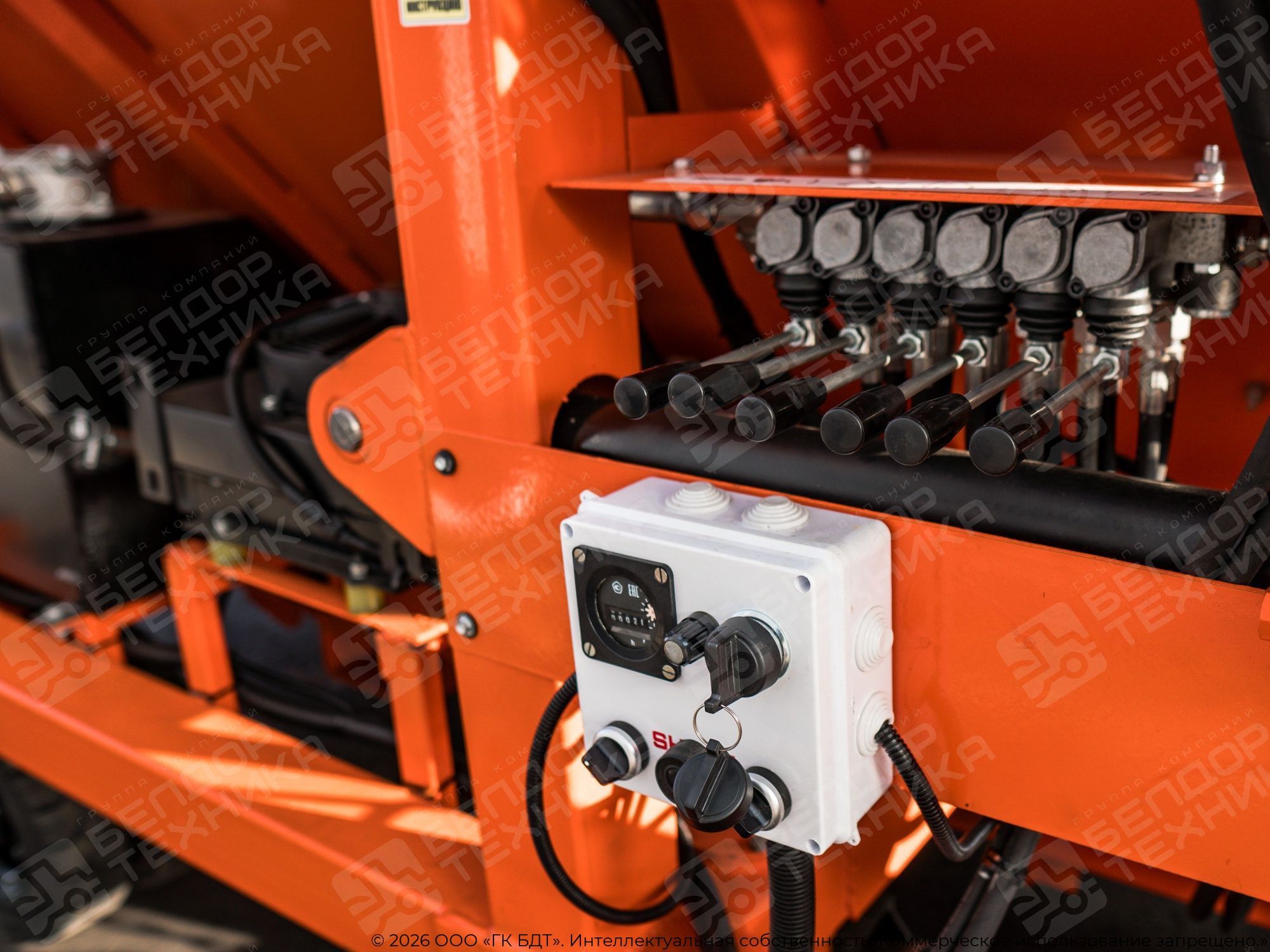

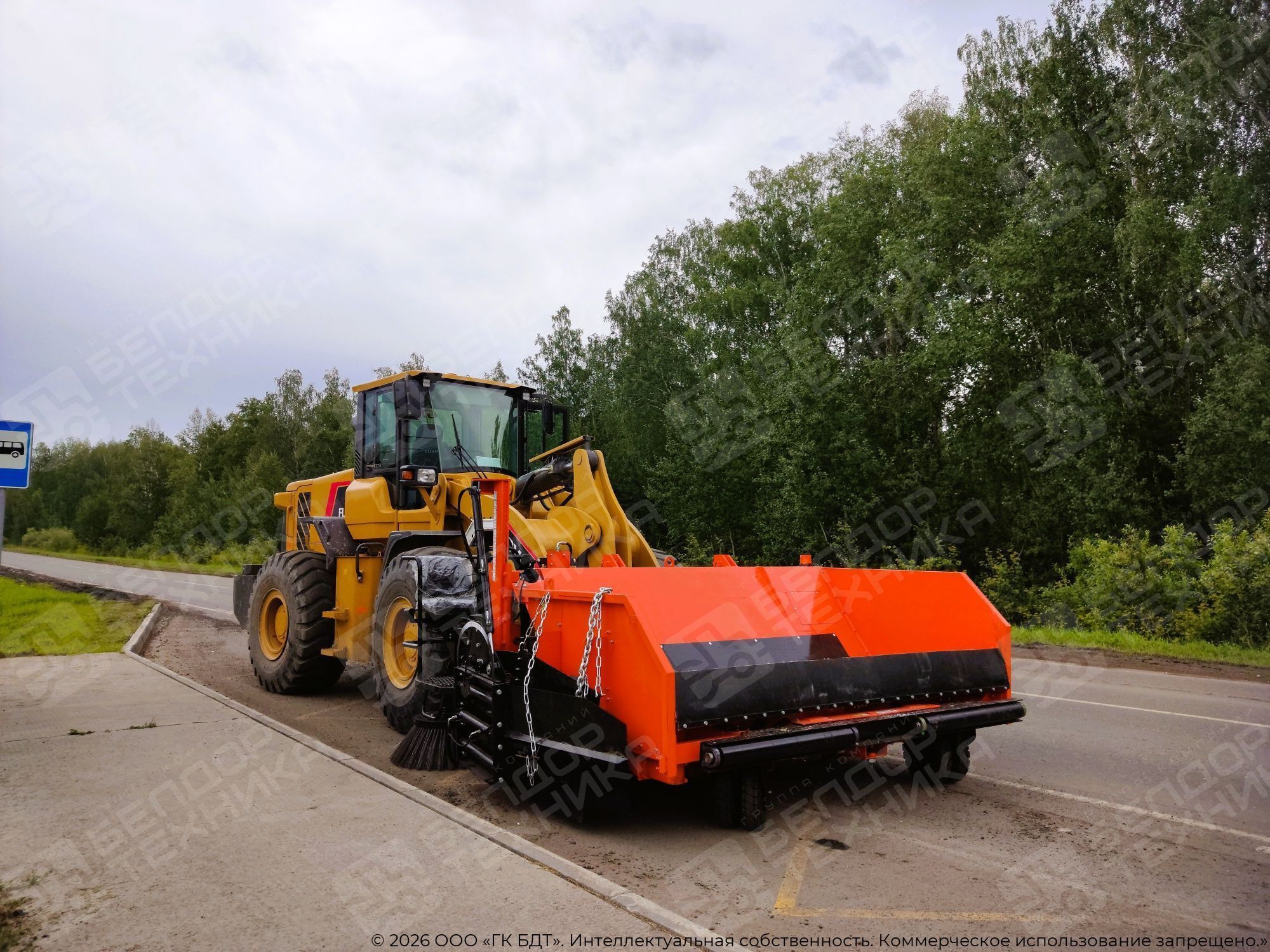

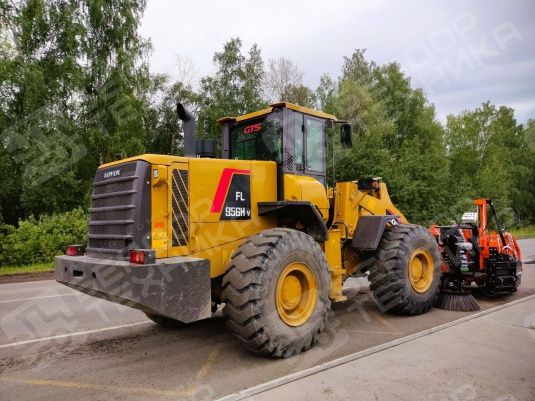

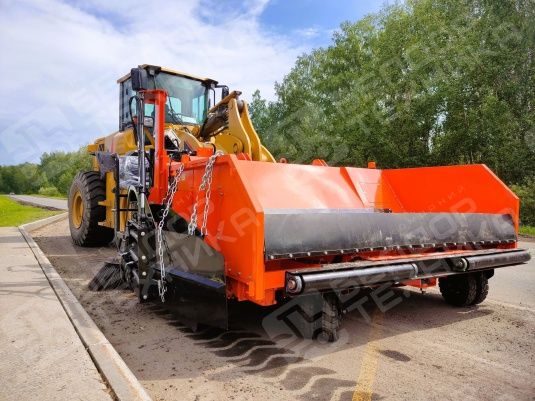

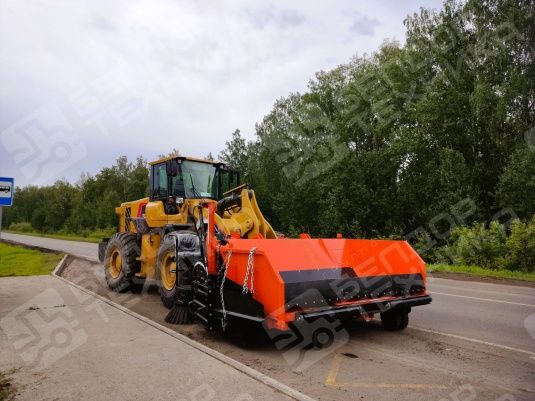

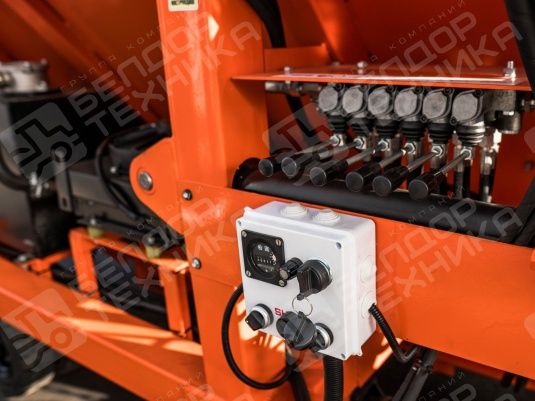

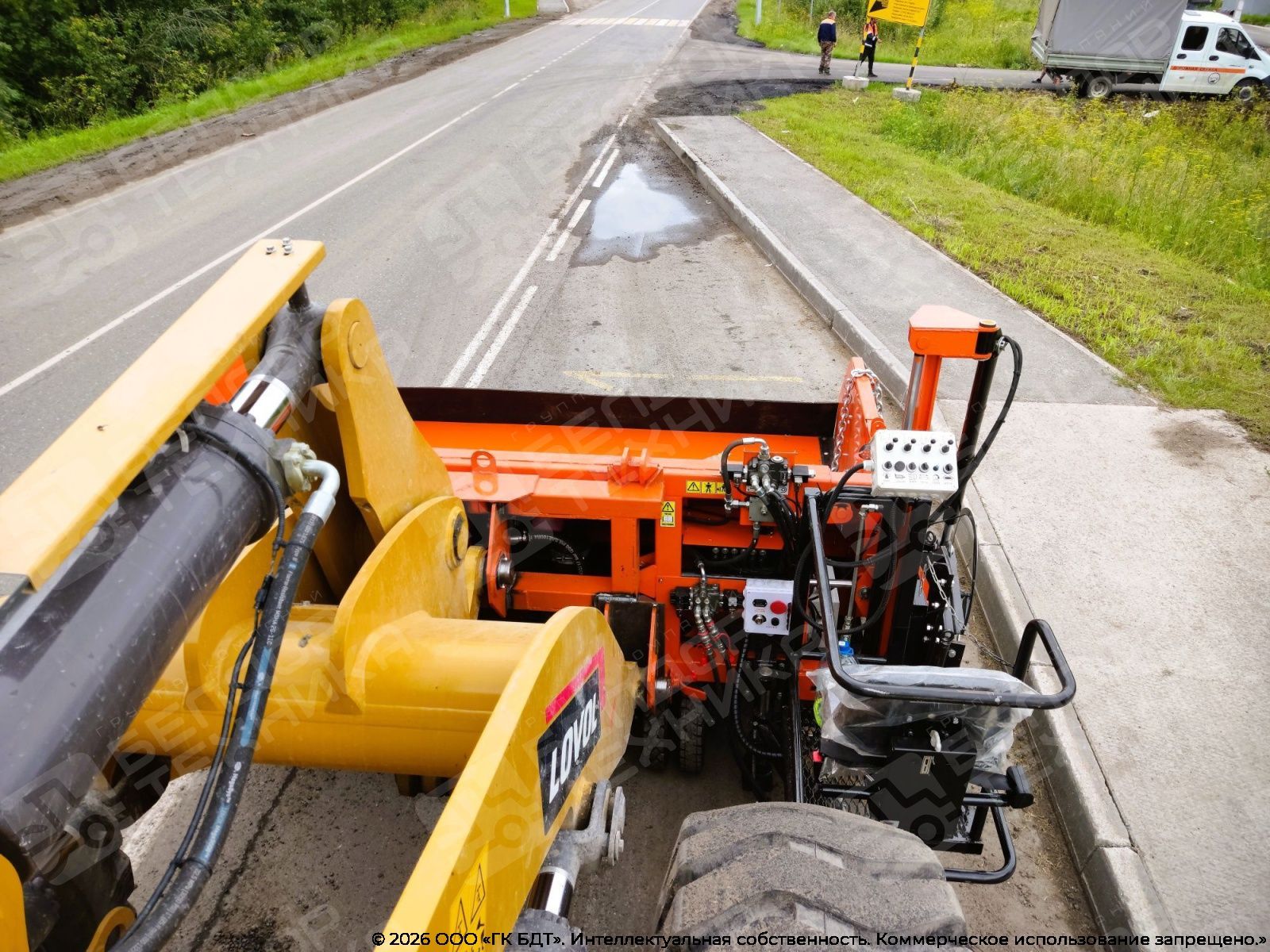

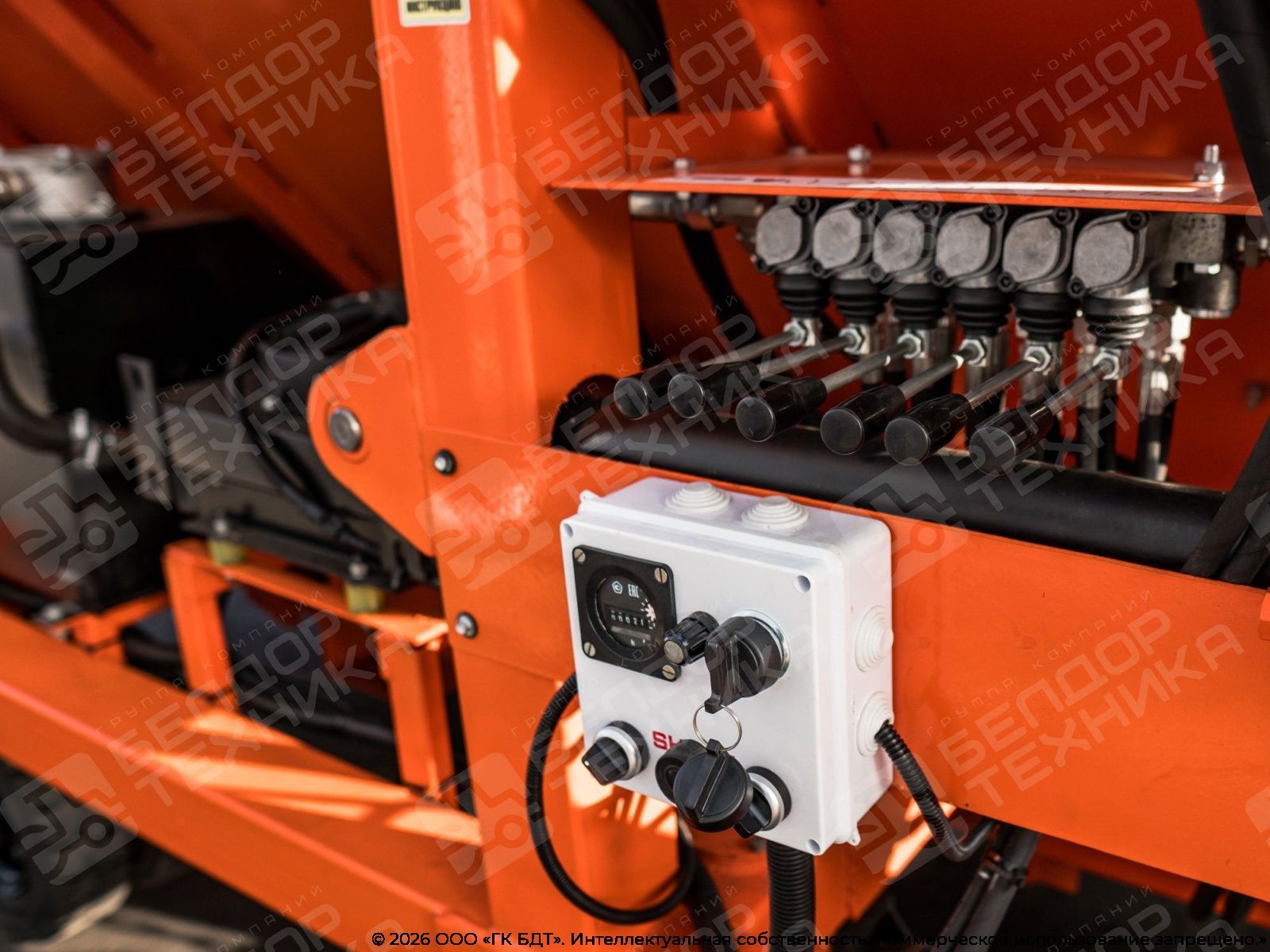

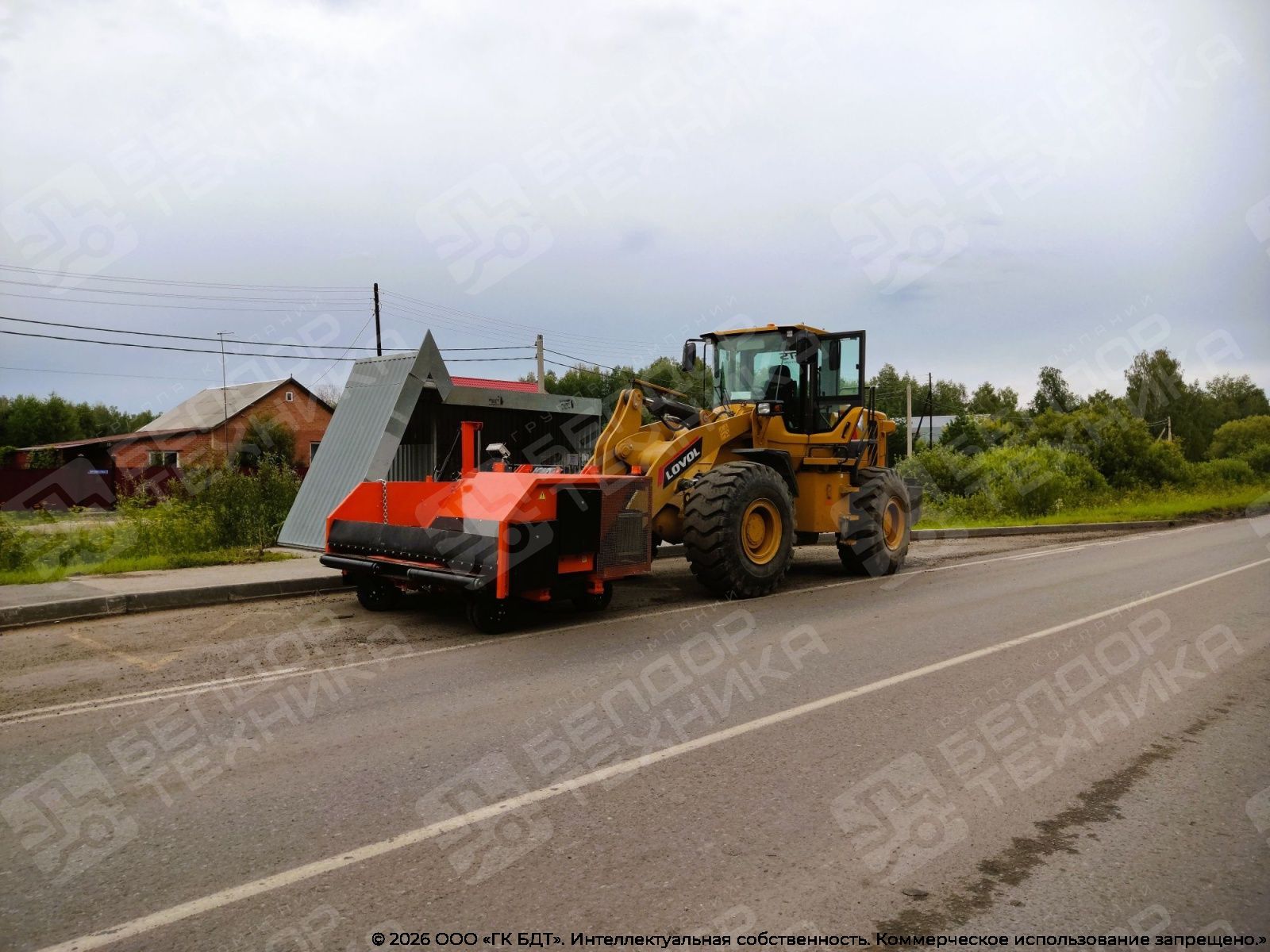

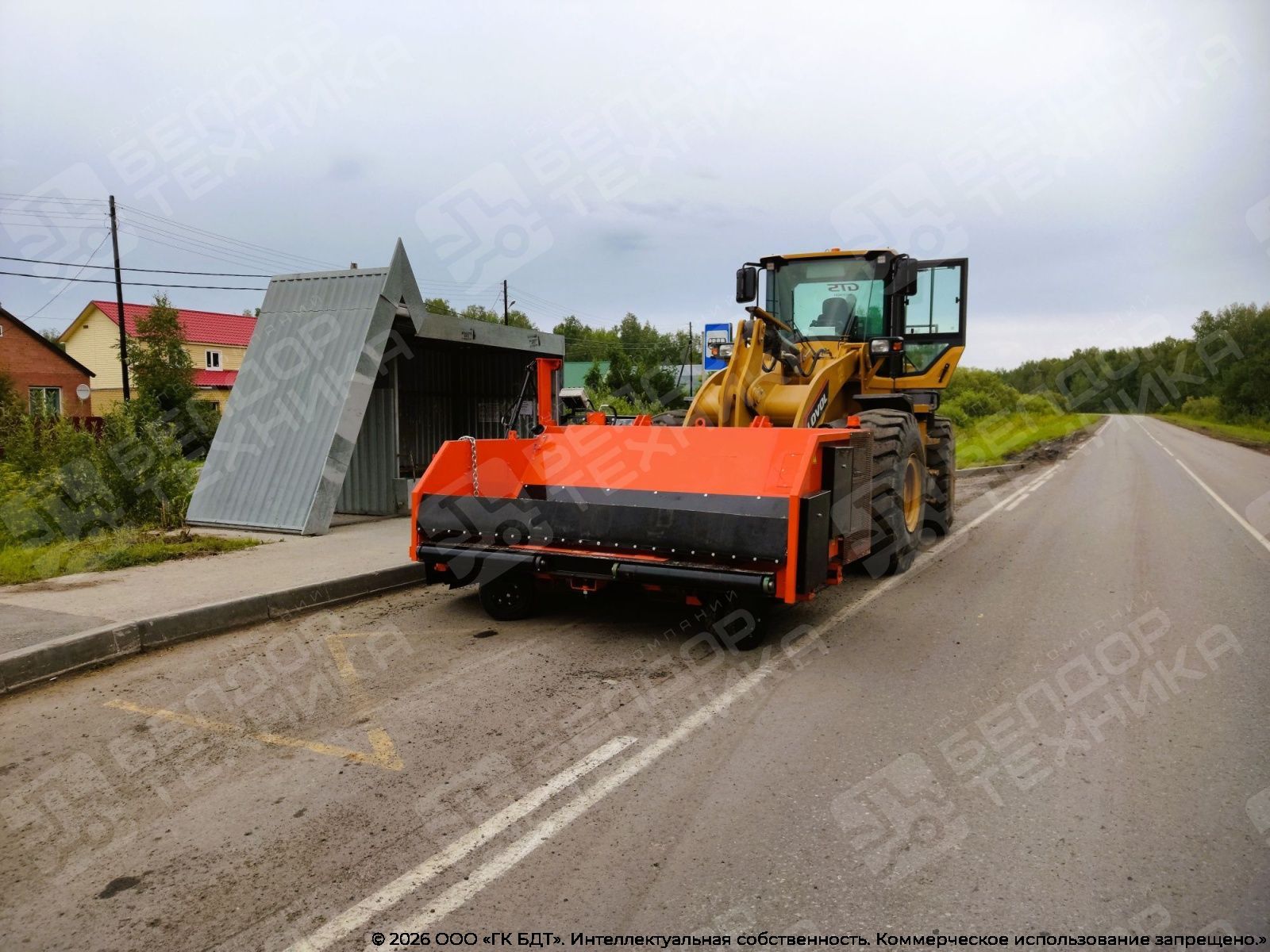

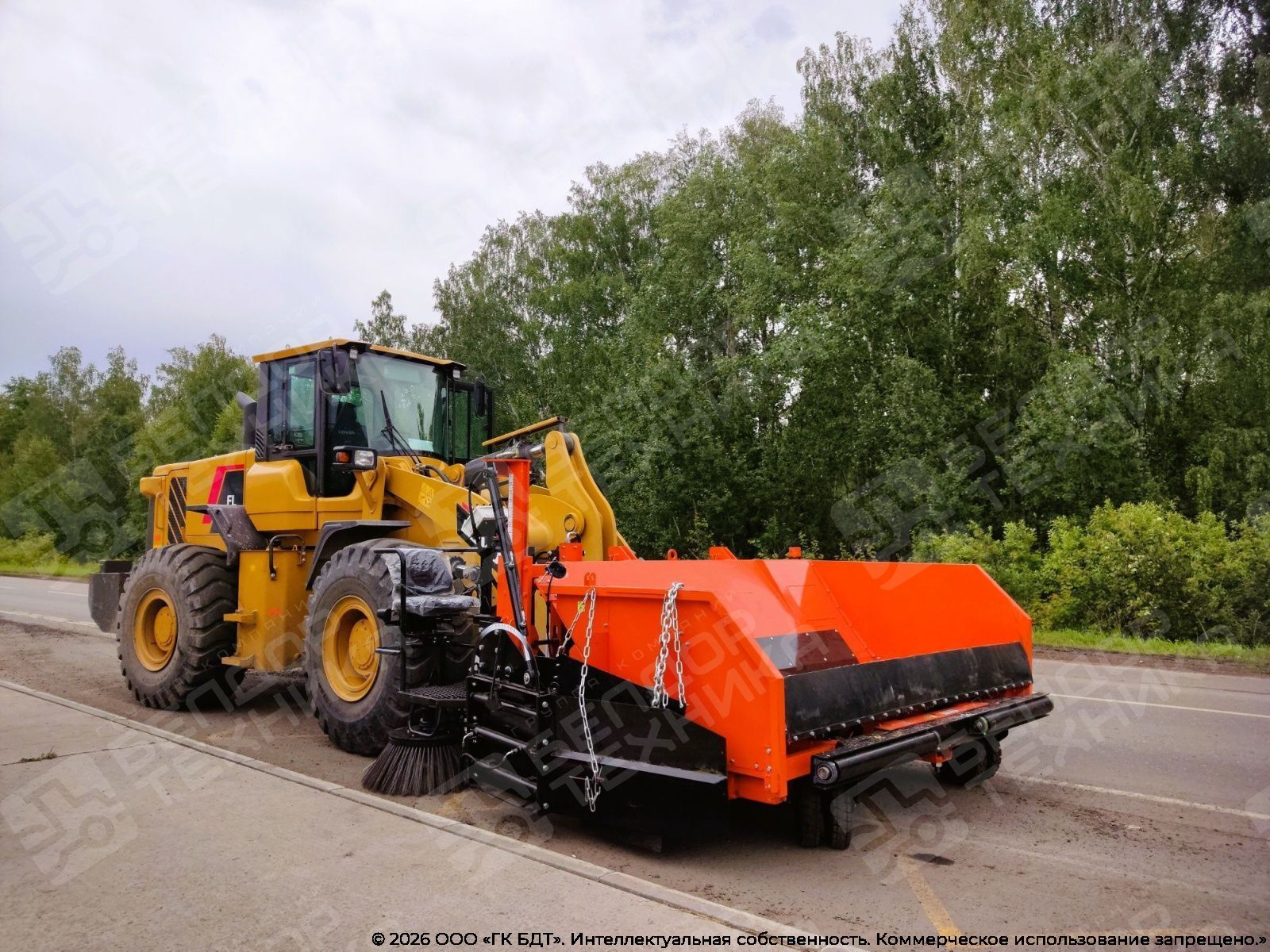

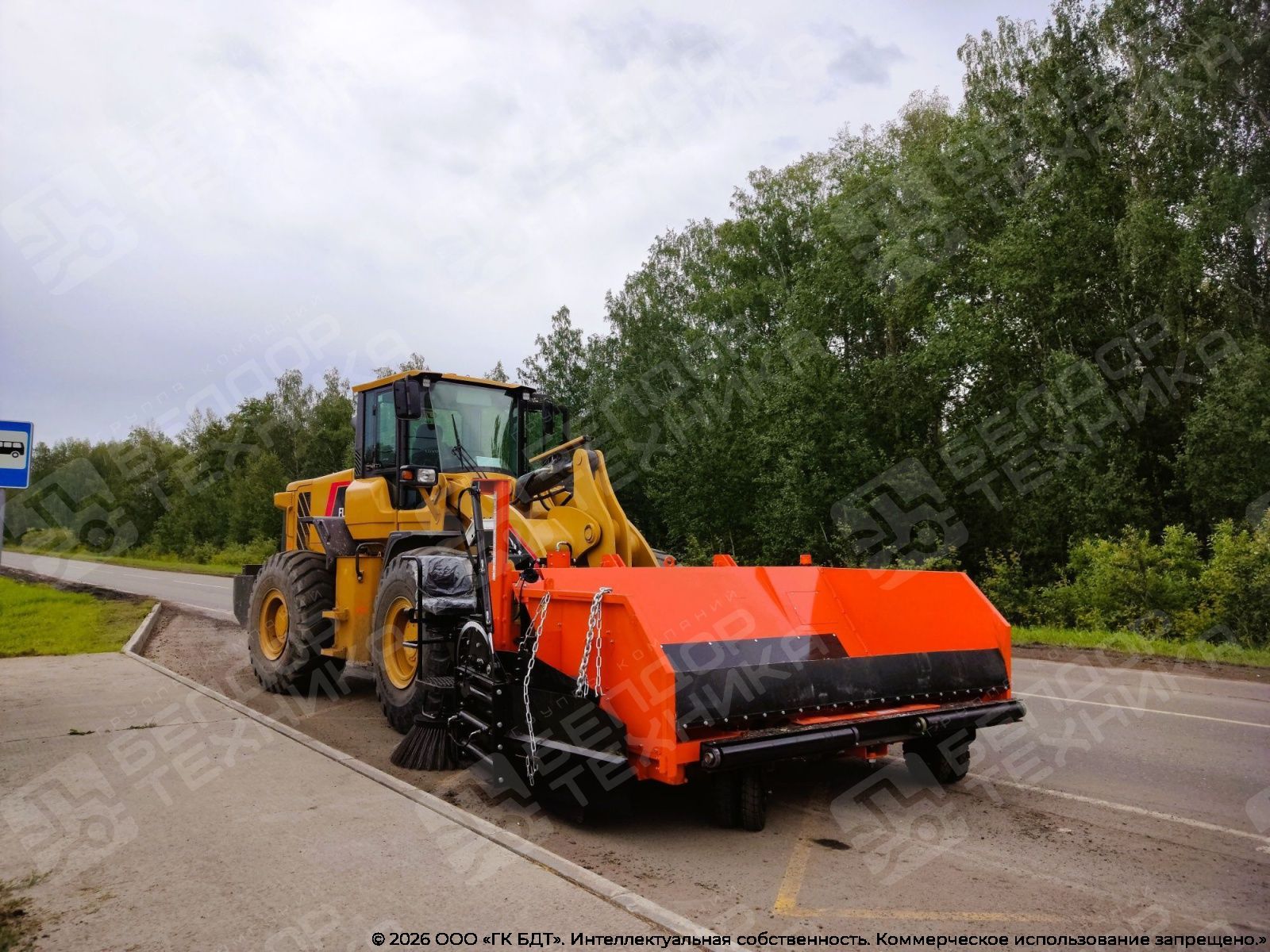

Установка навешивается на стрелу погрузчика либо экскаватора-погрузчика вместо ковша, посредством навесного устройства. Гидравлическая система погрузчика либо экскаватора-погрузчика не задуйствуется с Укладчиком обочин. Оборудование является полностью автономным и приводится в действие с помощью бензинового двигателя Honda GX630, мощностью 20,8 л.с. Для увеличения ширины укладки имеются дополнительные съёмные модули для овала. Управление оборудованием производится с помощью распределителя установленного справа по ходу движения на Укладчике обочин МКД-1000. Управление из кабины оператора погрузчика – дополнительная опция.

Технологический цикл:

Необходимо выполнить следующие настройки элементов оборудования:

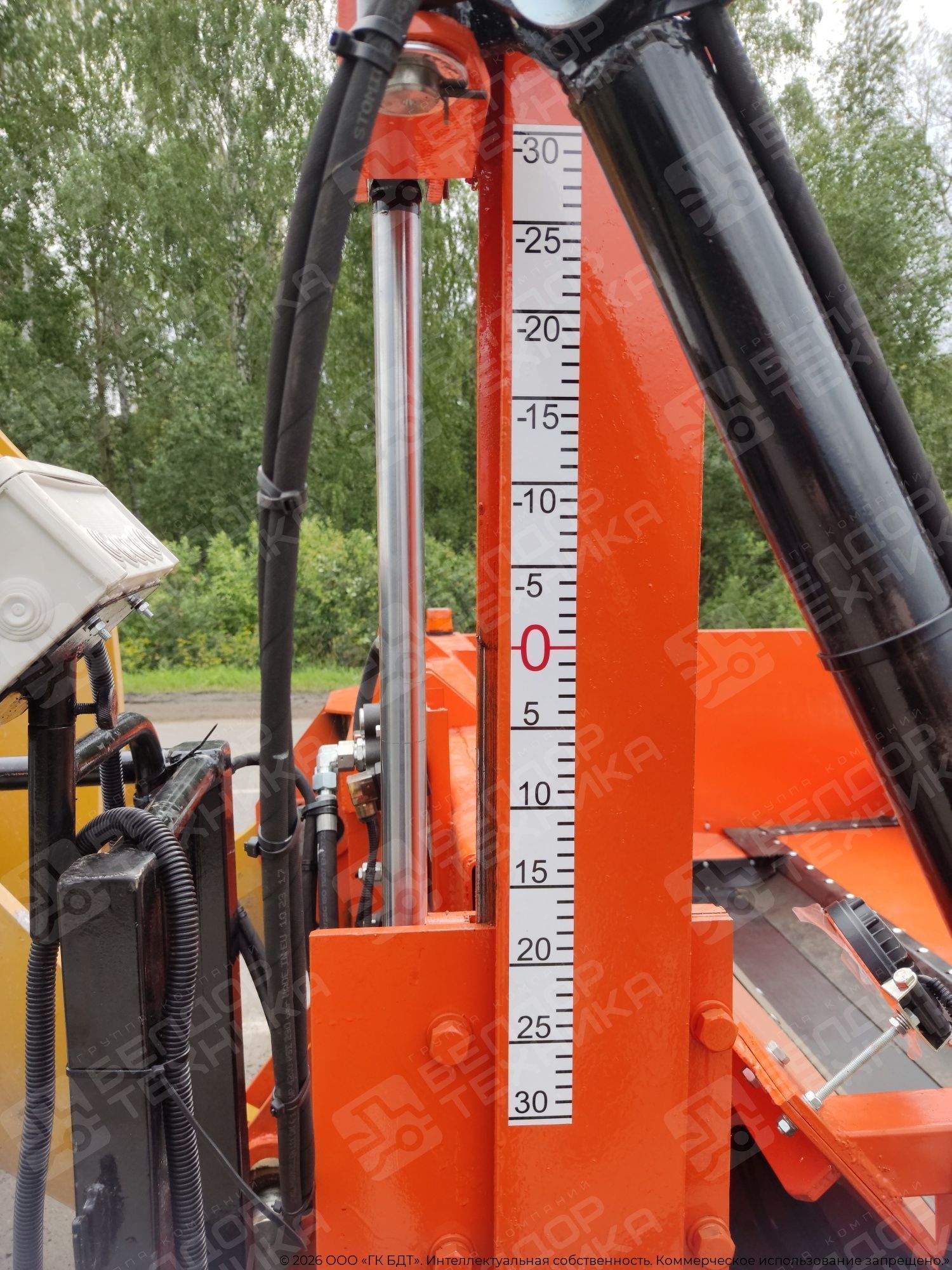

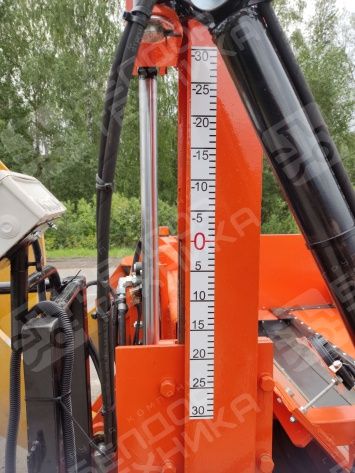

• поднять, либо опустить относительно дорожного полотна отвал-планировщик;

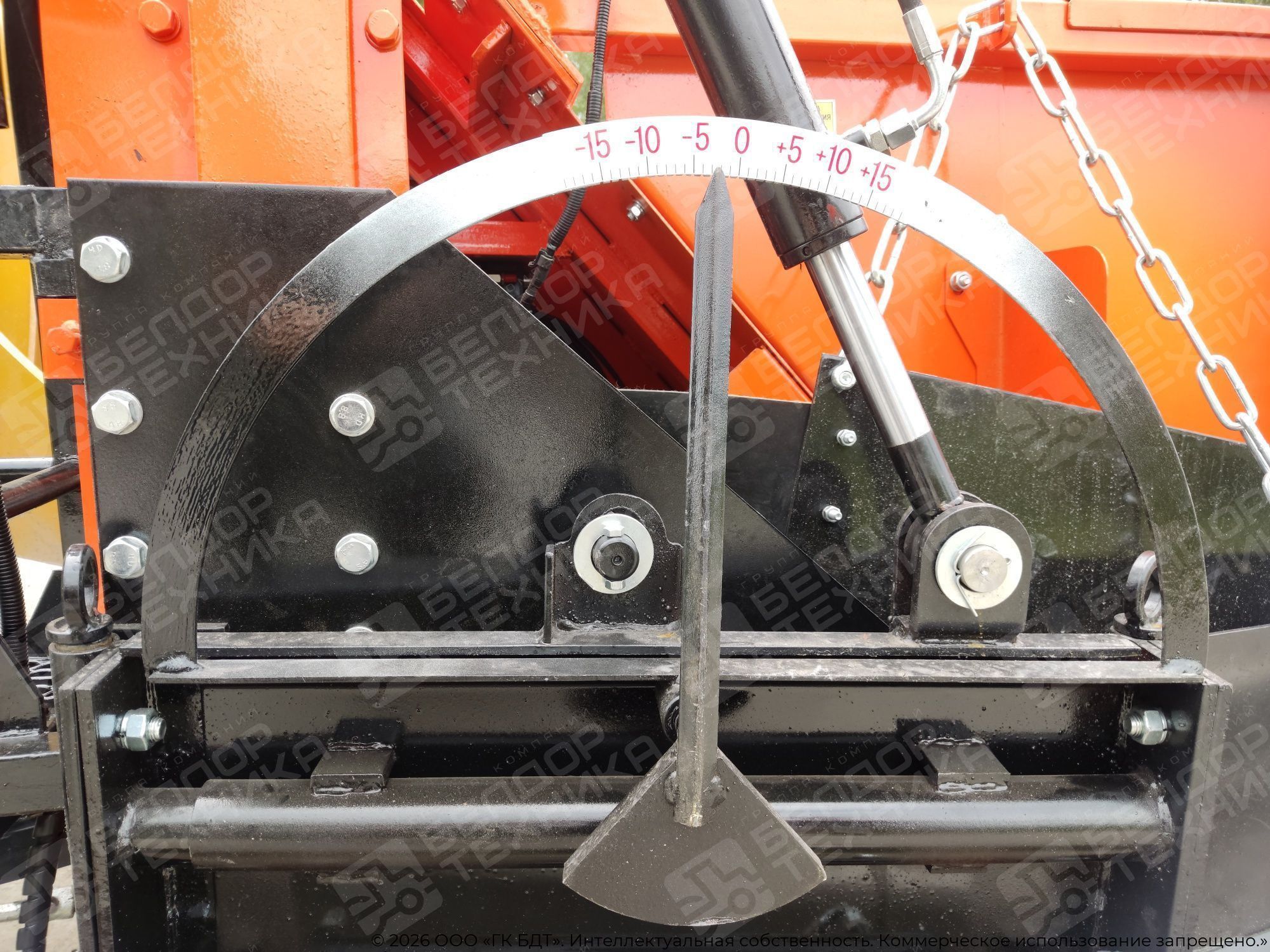

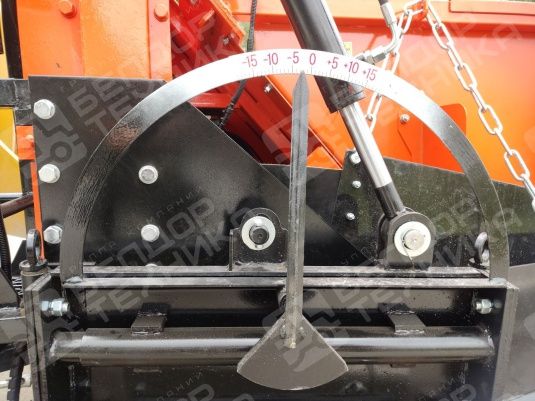

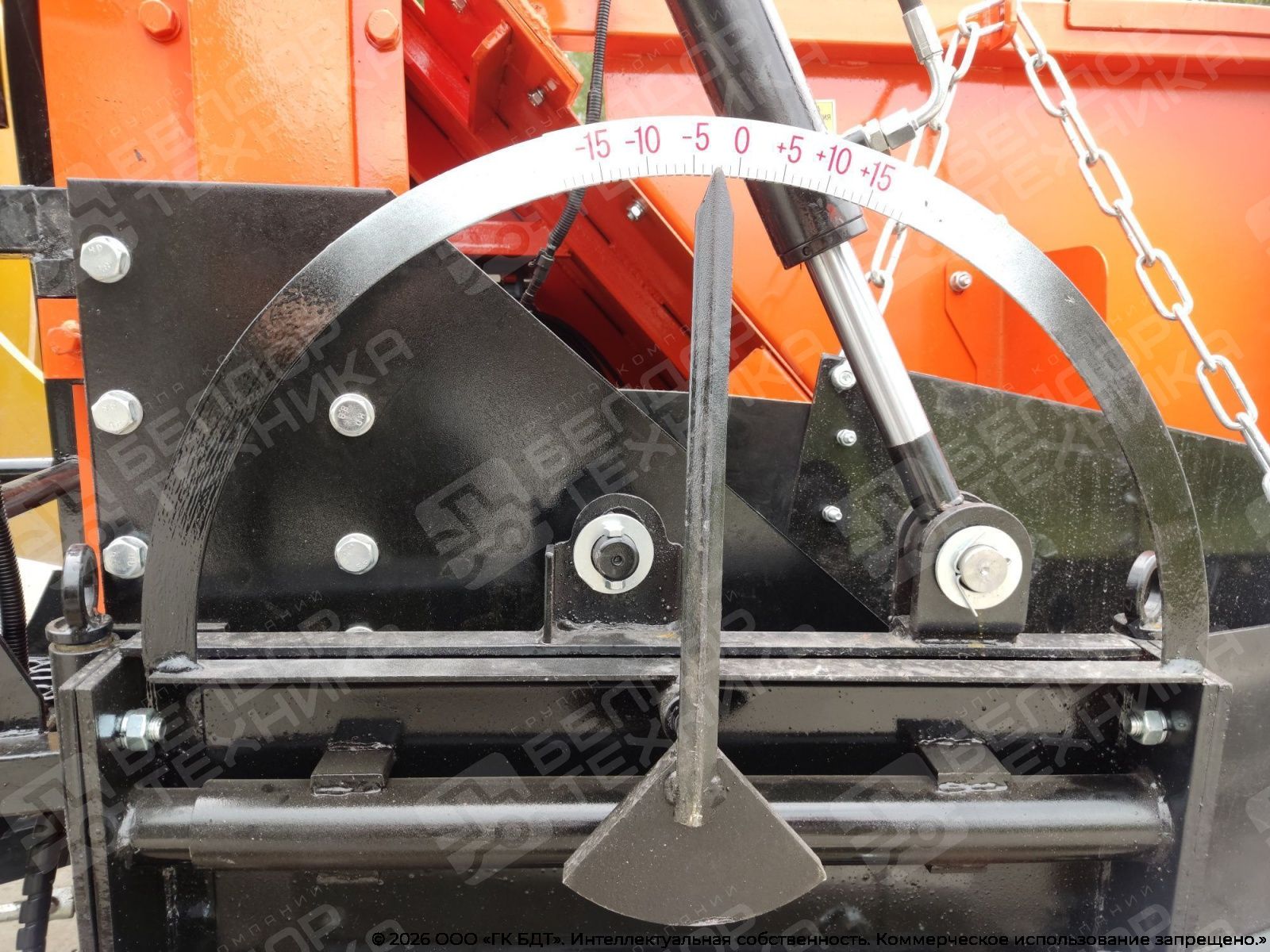

• выполнить перекос относительно дорожного полотна отвала-планировщика;

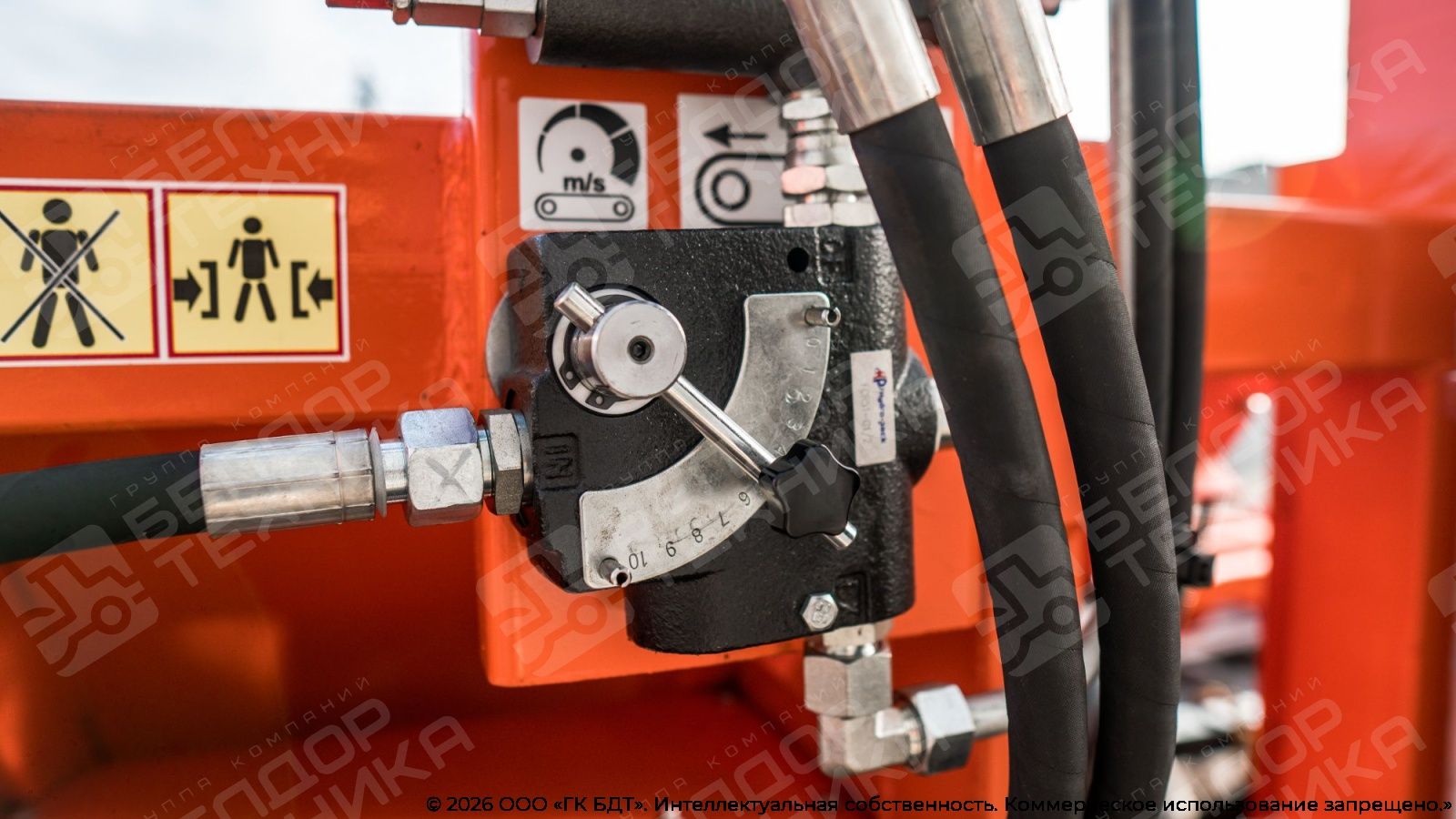

• включить ленточный конвейер и отрегулировать необходимую скорость выгрузки строительного материала;

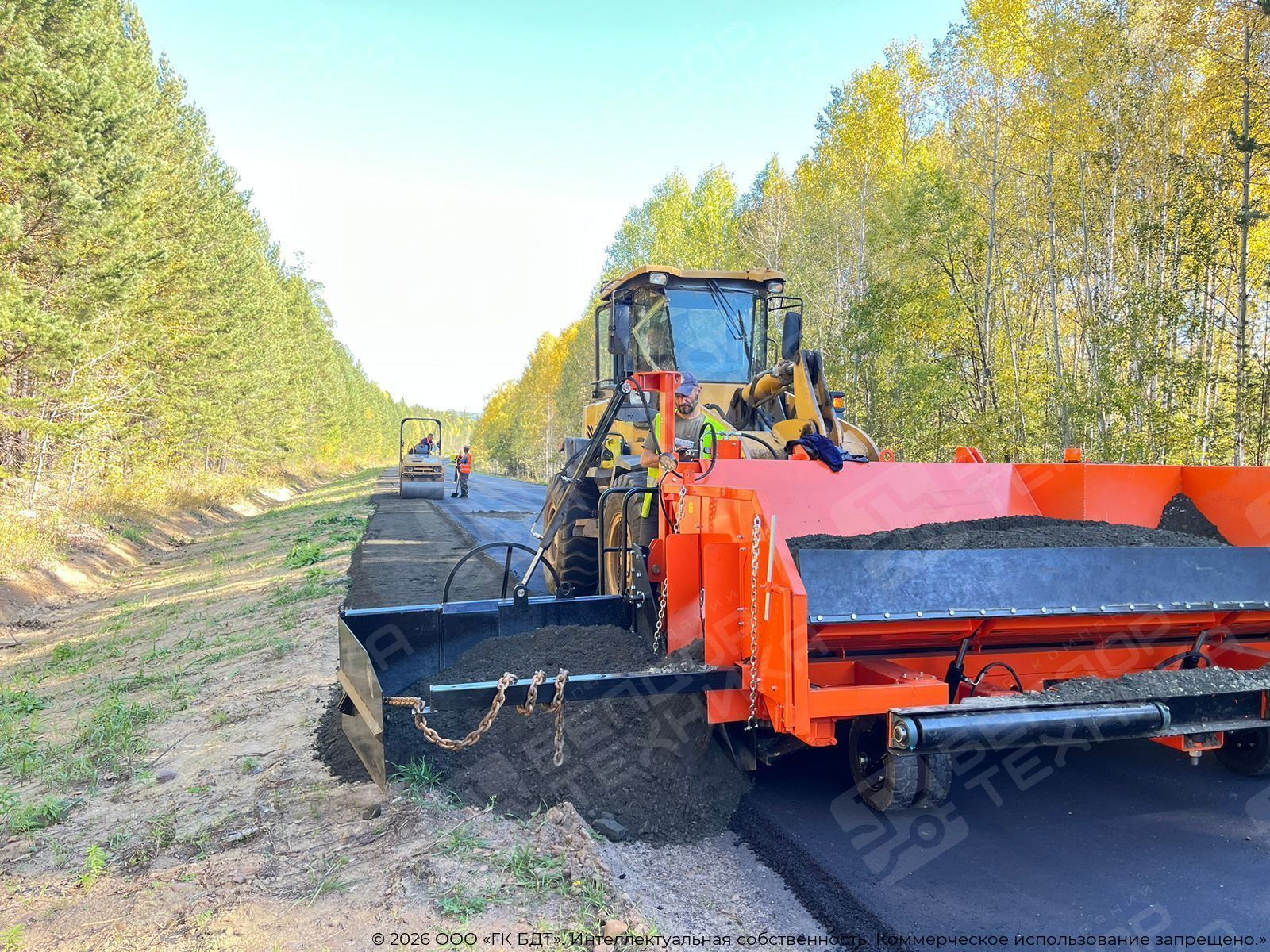

• плавно, без рывков, начать движение, толкая перед собой автомобиль-самосвал. * Рычаг КПП автомобиля-самосвала должен находится в положении «N» * Скорость движения при проведении работ не должна превышать 5 км/ч.
• водитель автомобиля-самосвала должен постепенно поднимать самосвальный кузов по мере заполнения приемного бункера оборудования;
• после полного опорожнения кузова автомобиля-самосвала, оператор оборудования должен подать звуковой сигнал водителю автомобиля-самосвала об окончании производства технологического цикла по распределению строительного материала;
• водитель автомобиля-самосвала должен сложить порожний кузов и отъехать.

Характеристики Укладчика обочин МКД-1000М
