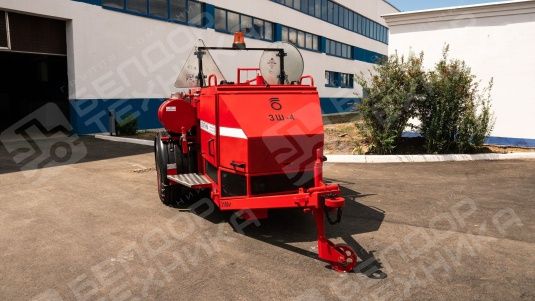

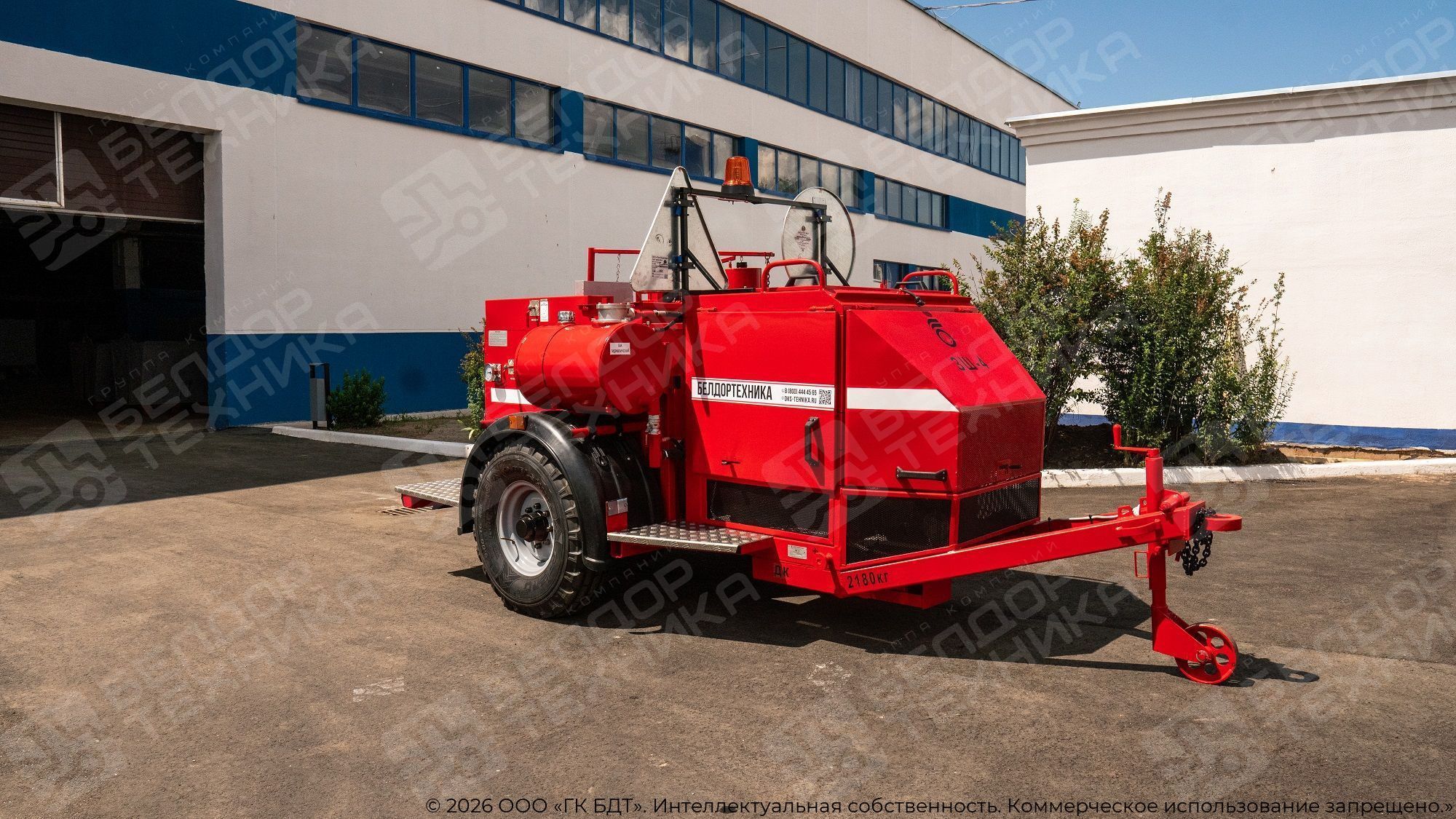

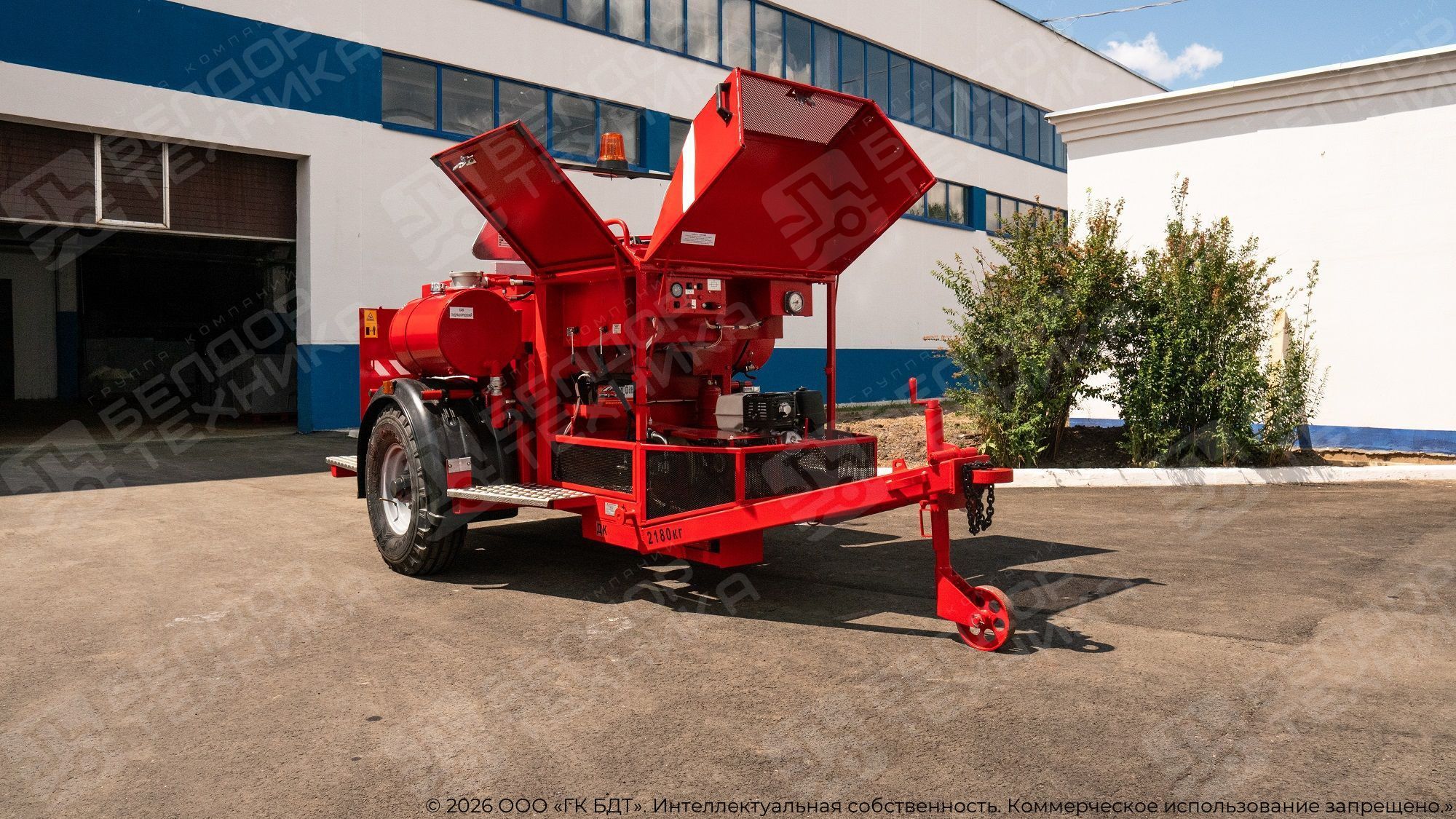

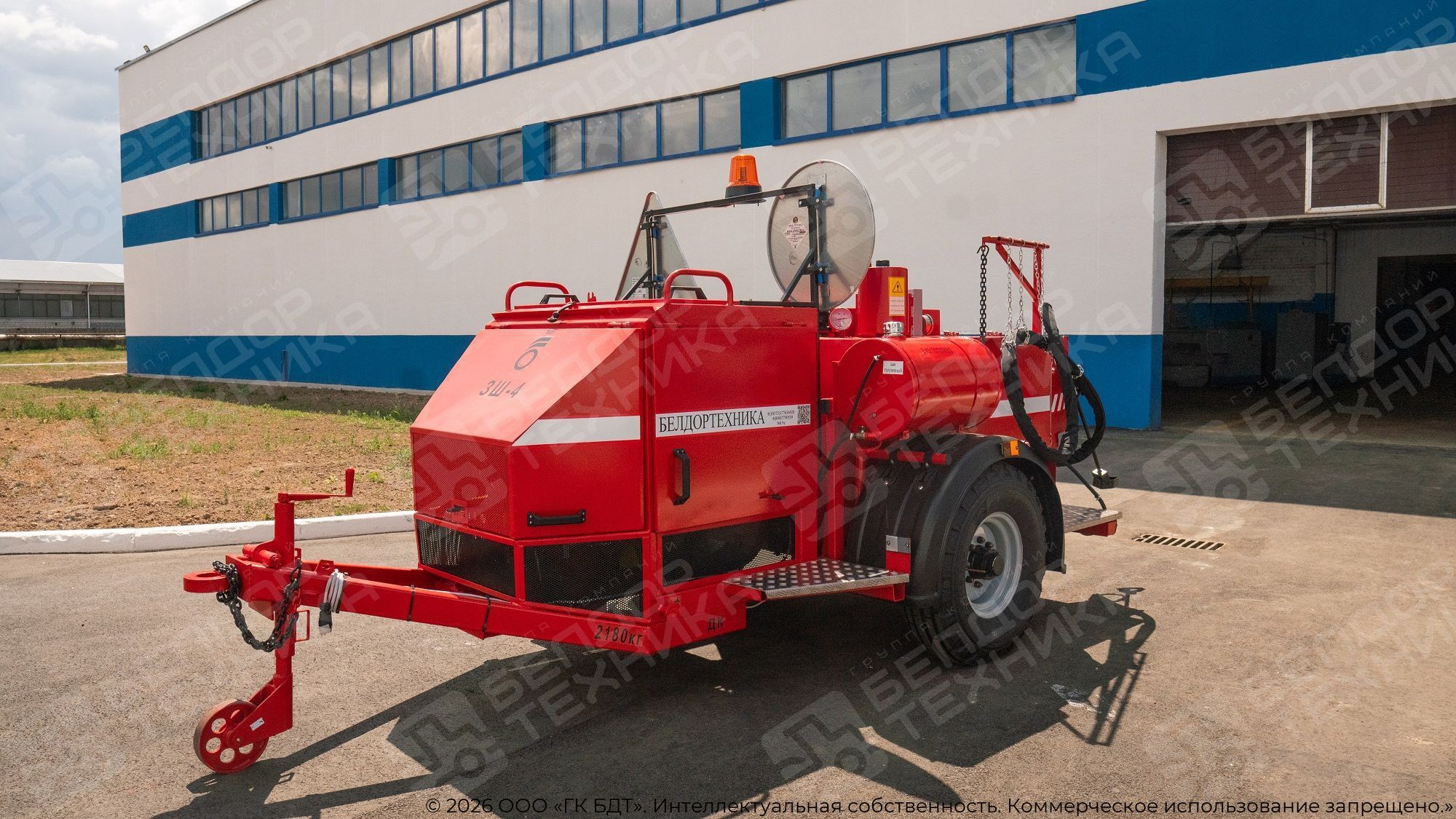

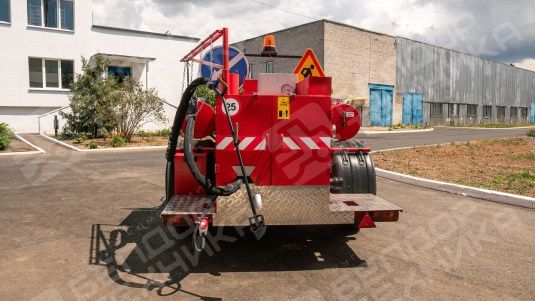

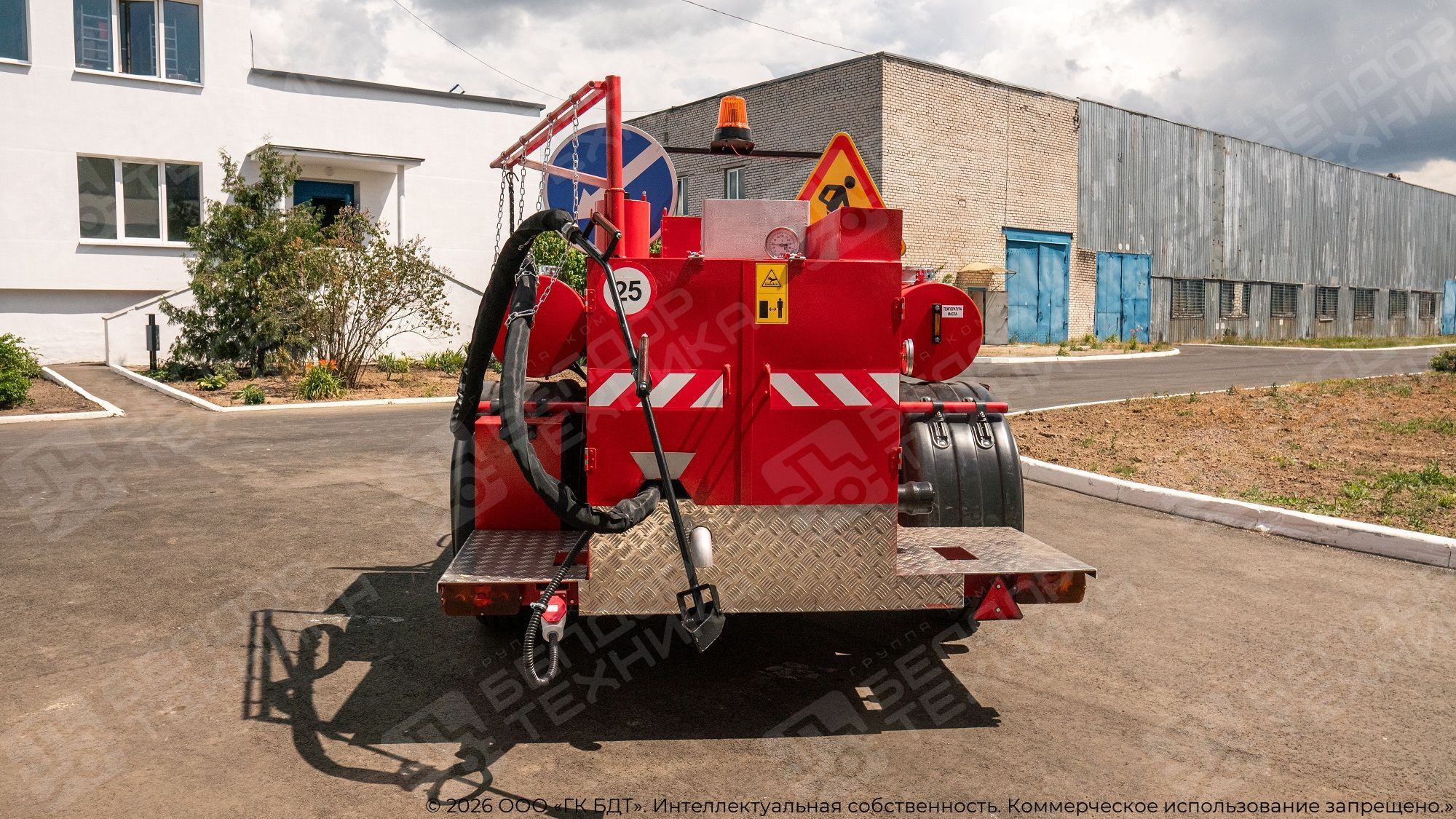

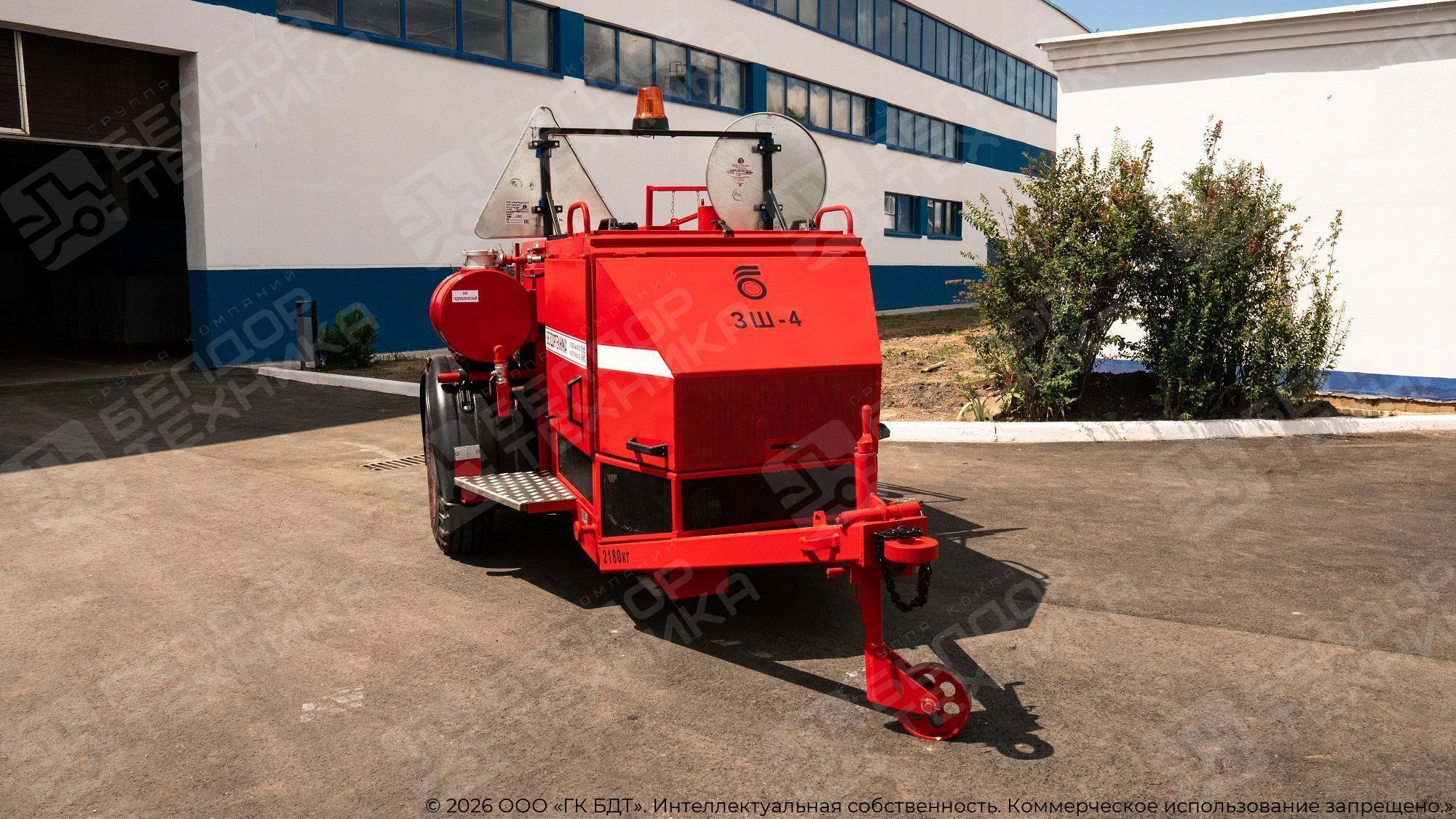

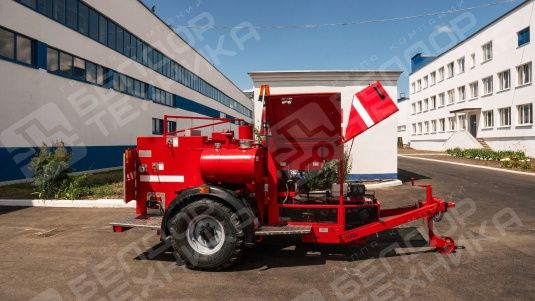

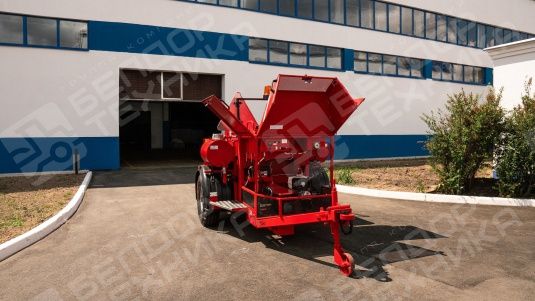

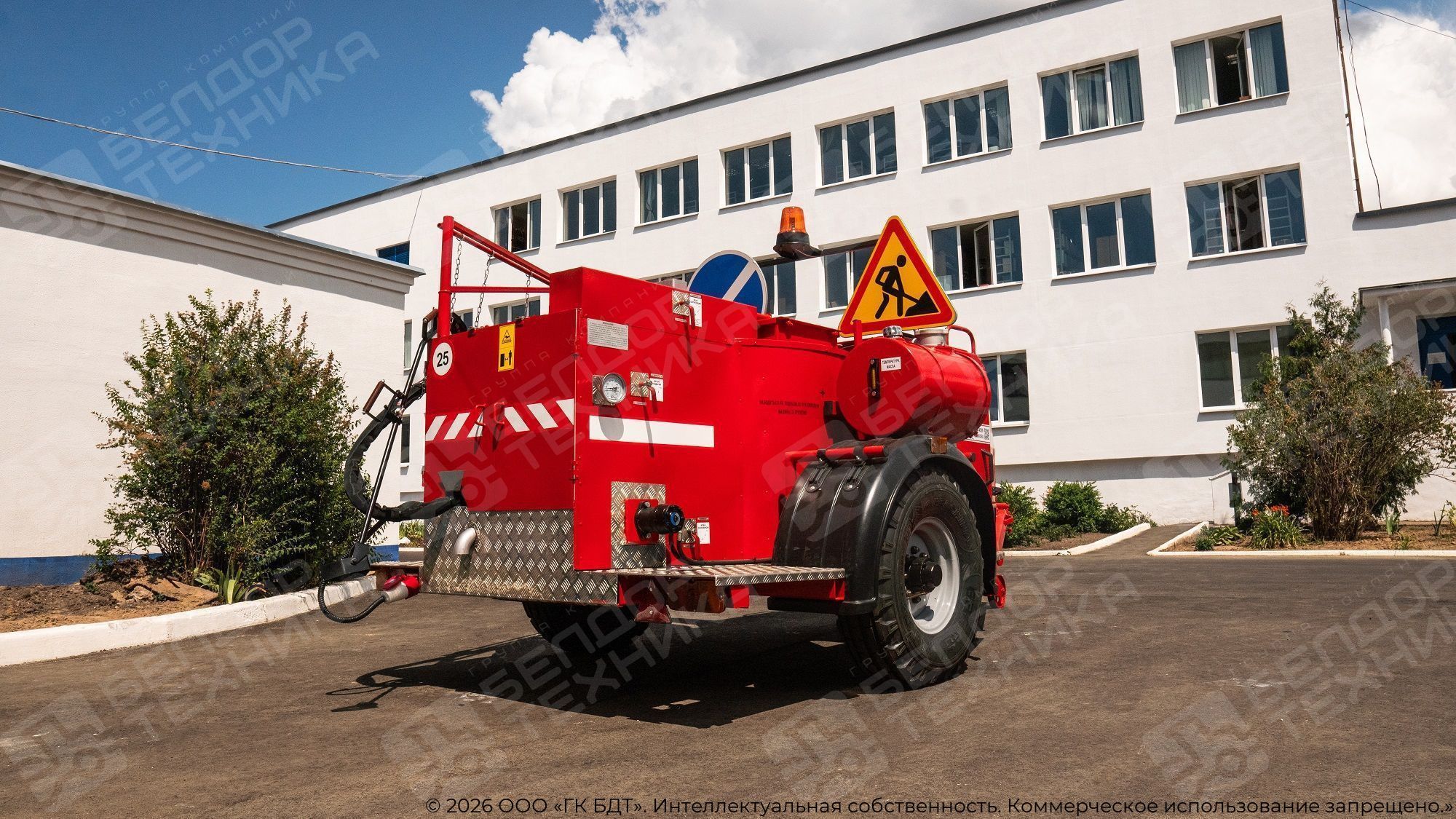

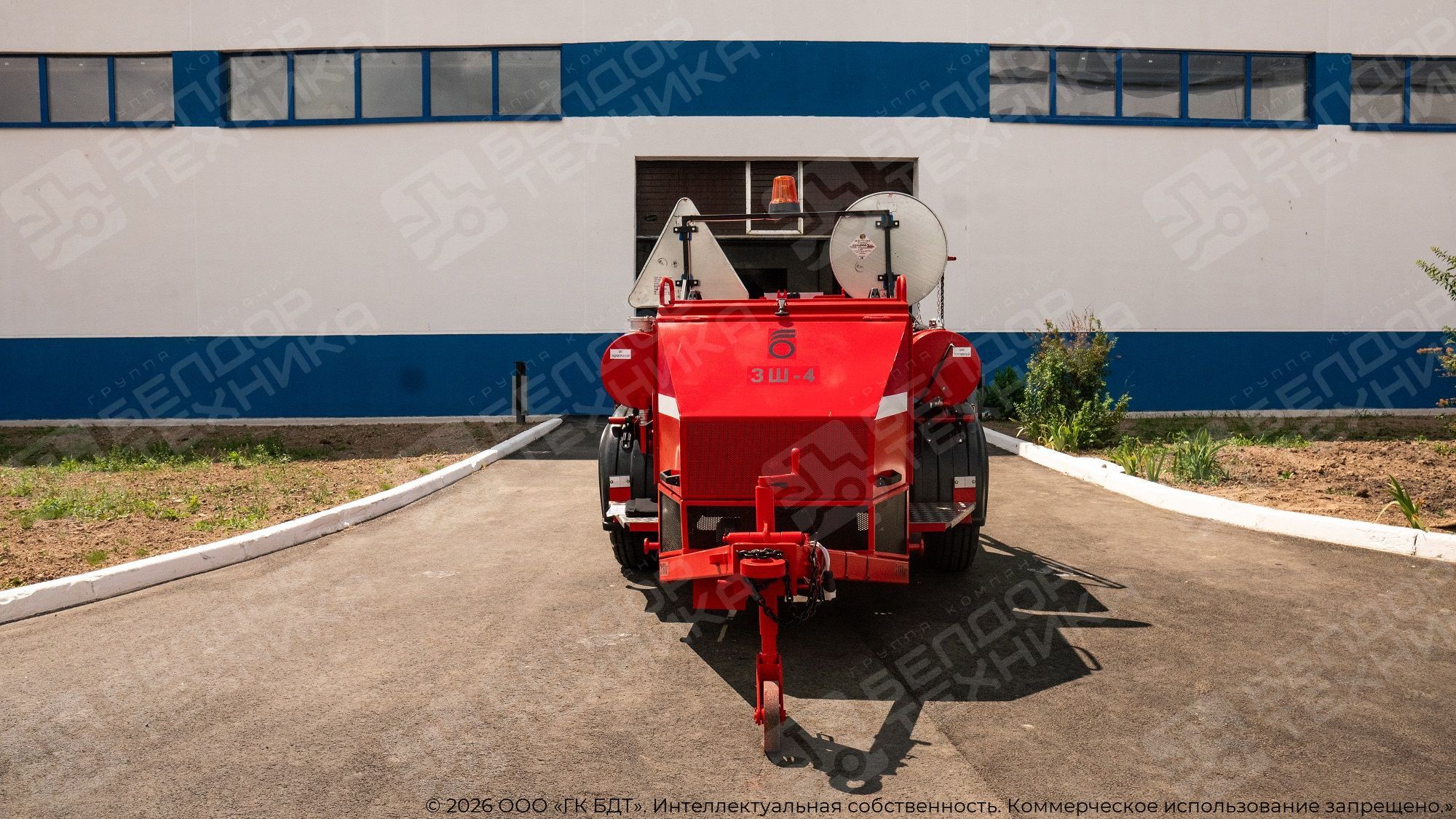

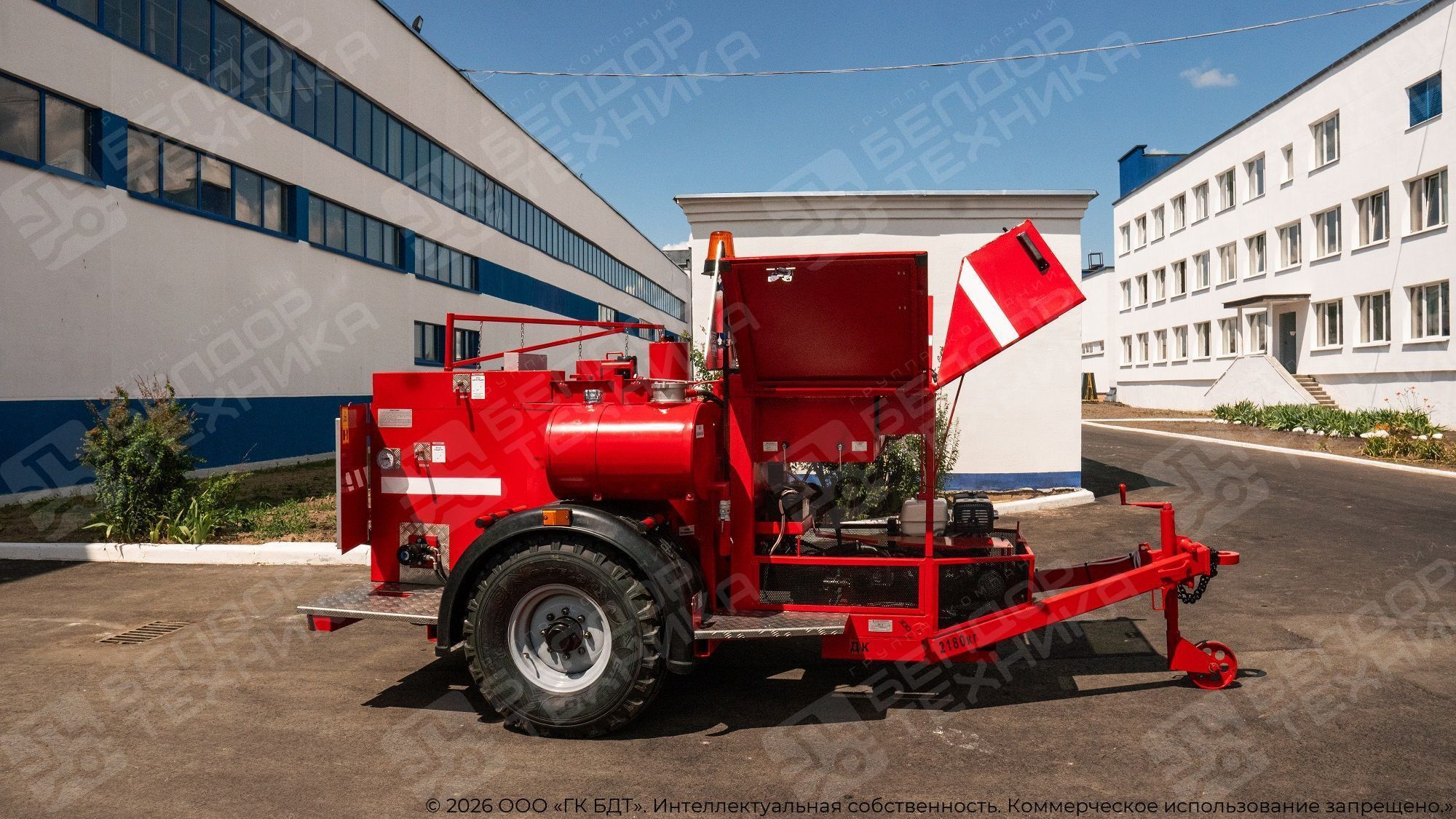

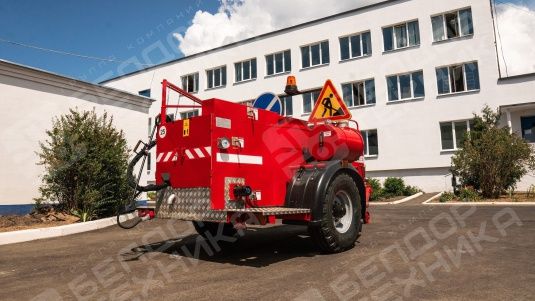

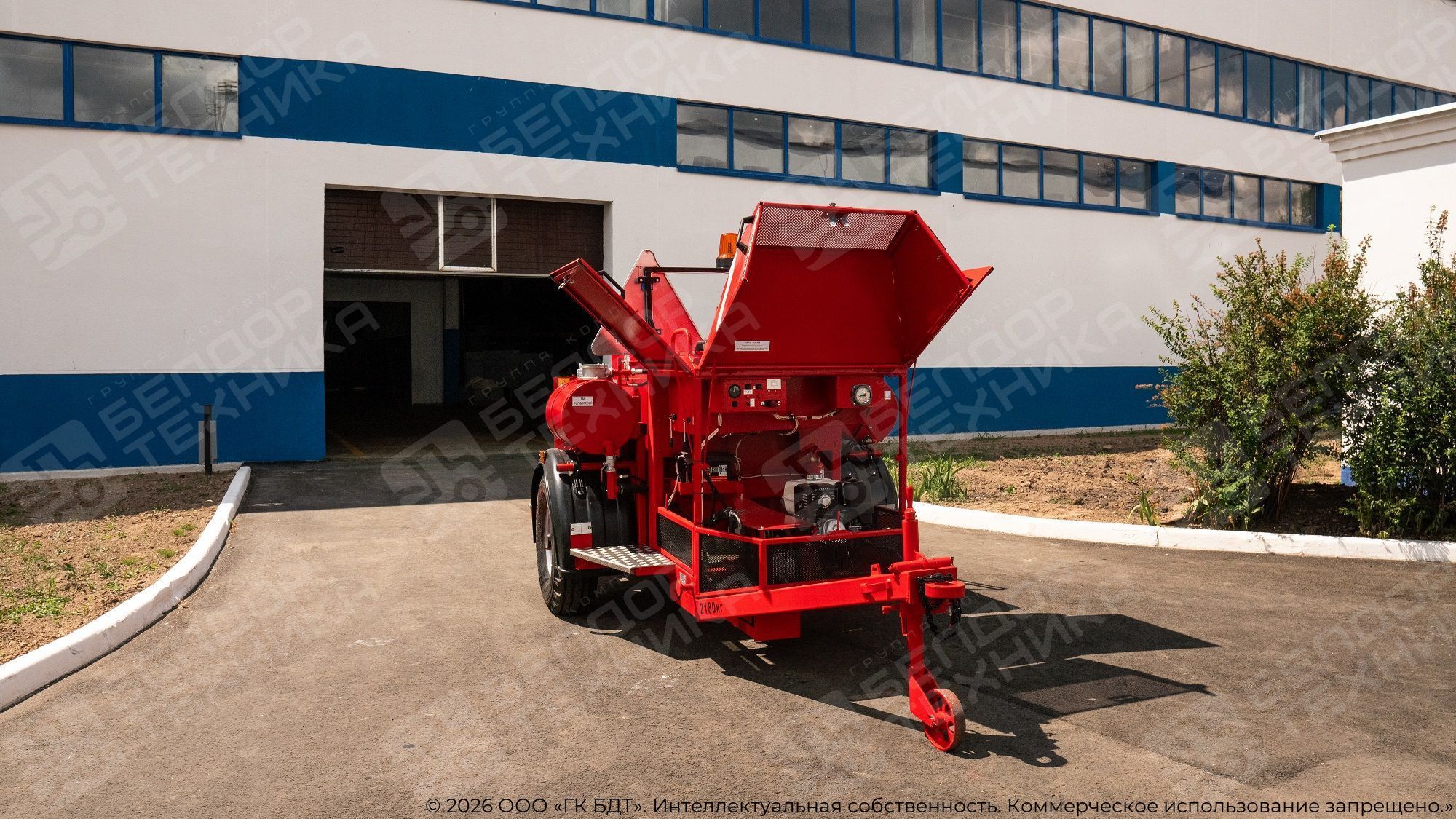

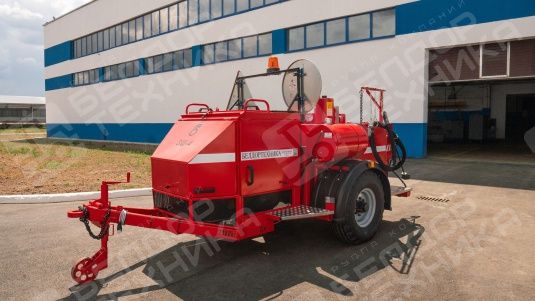

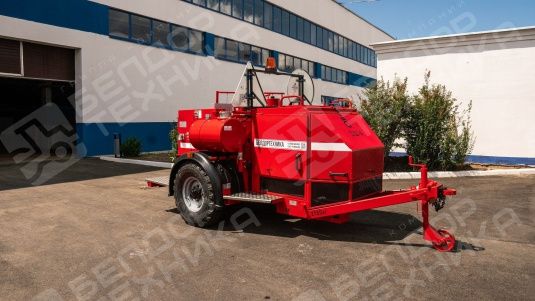

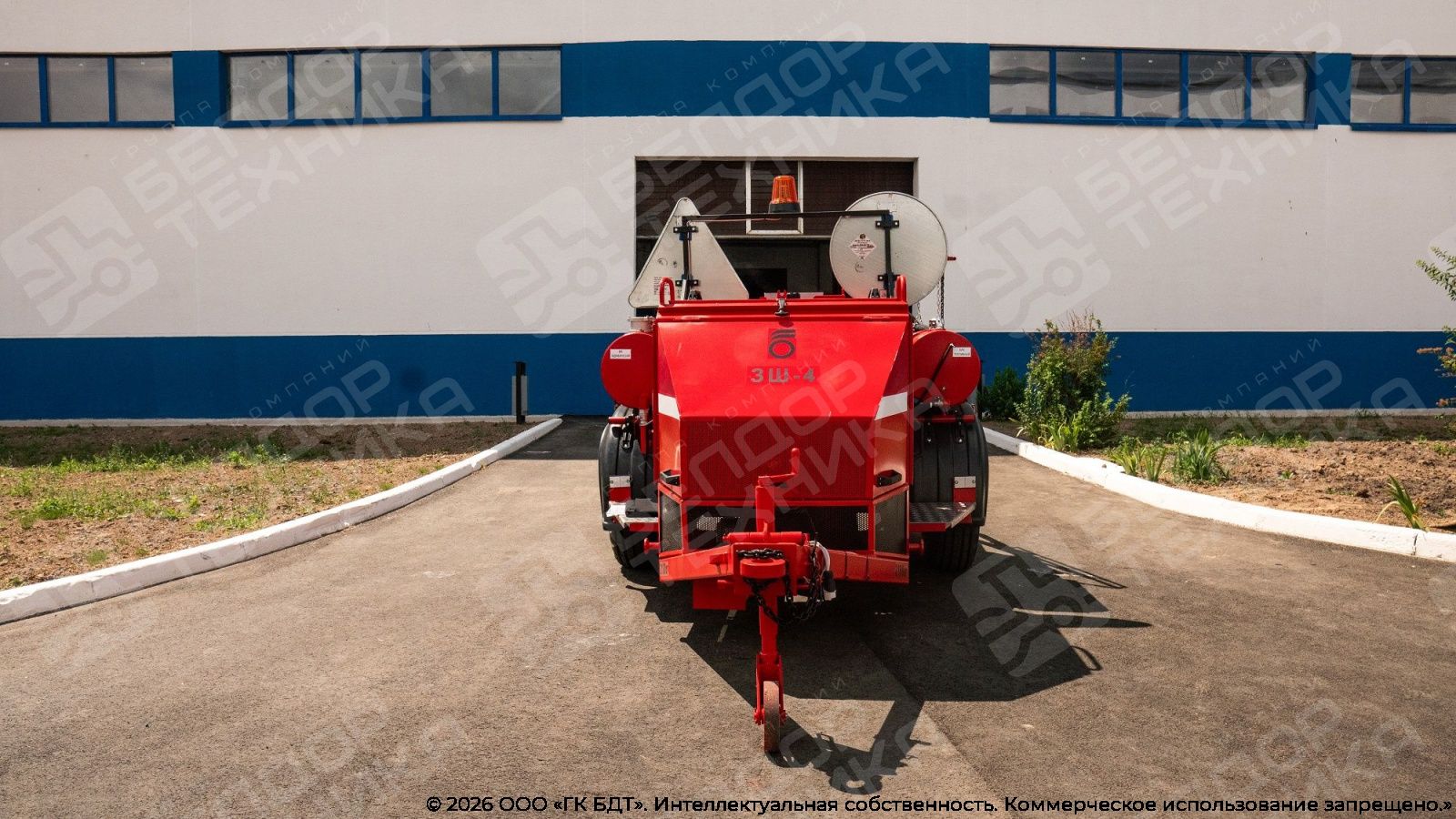

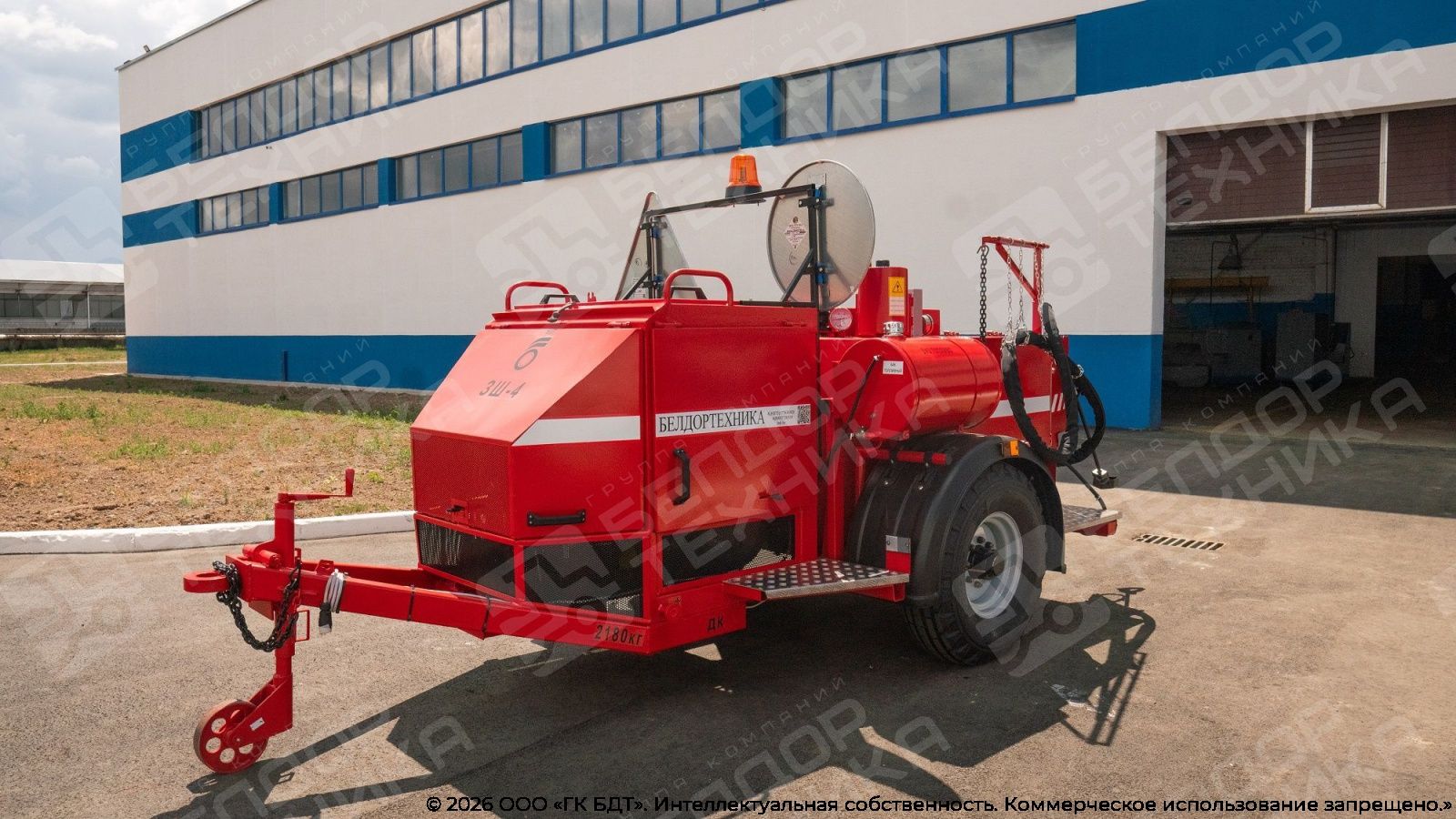

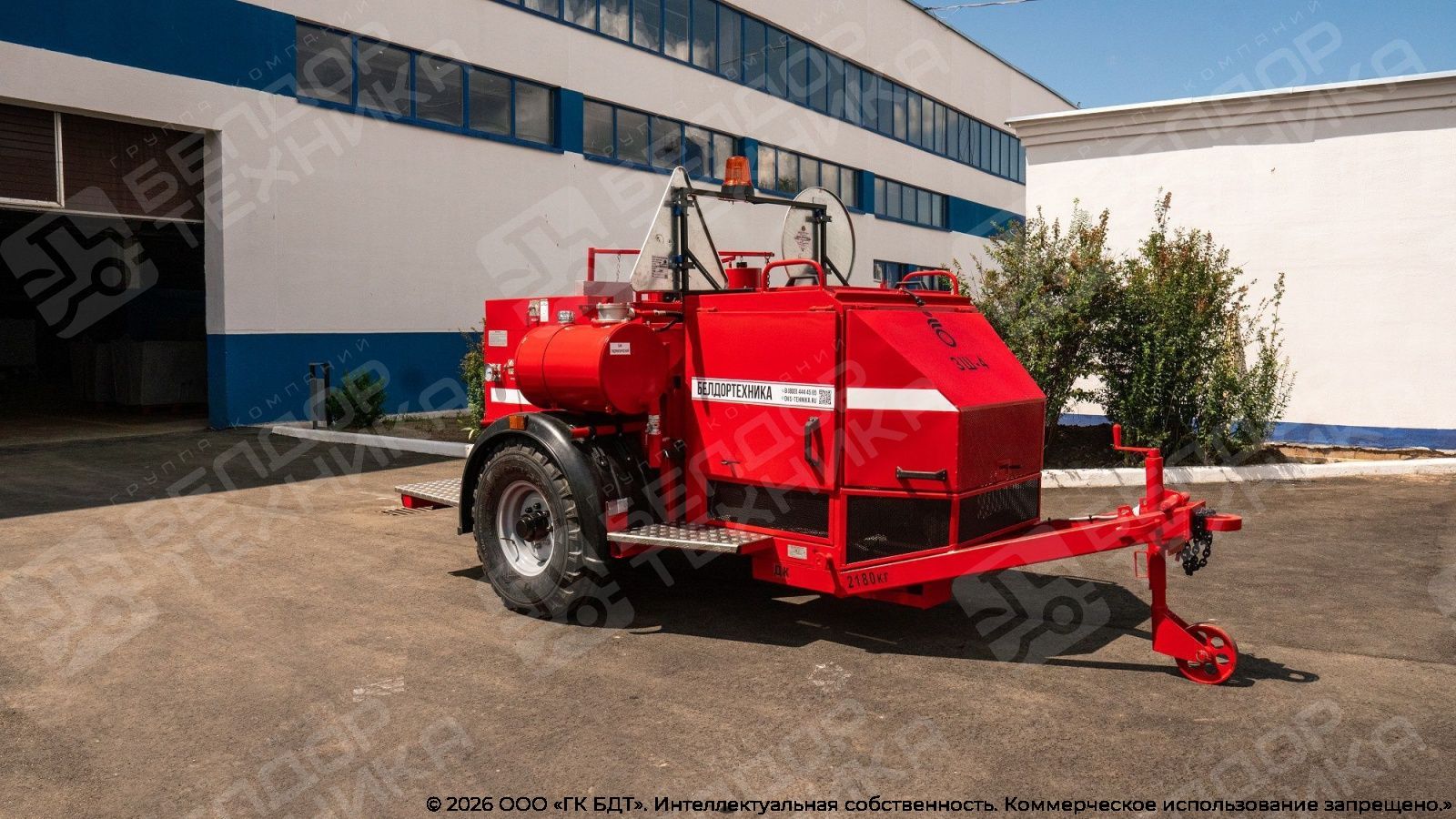

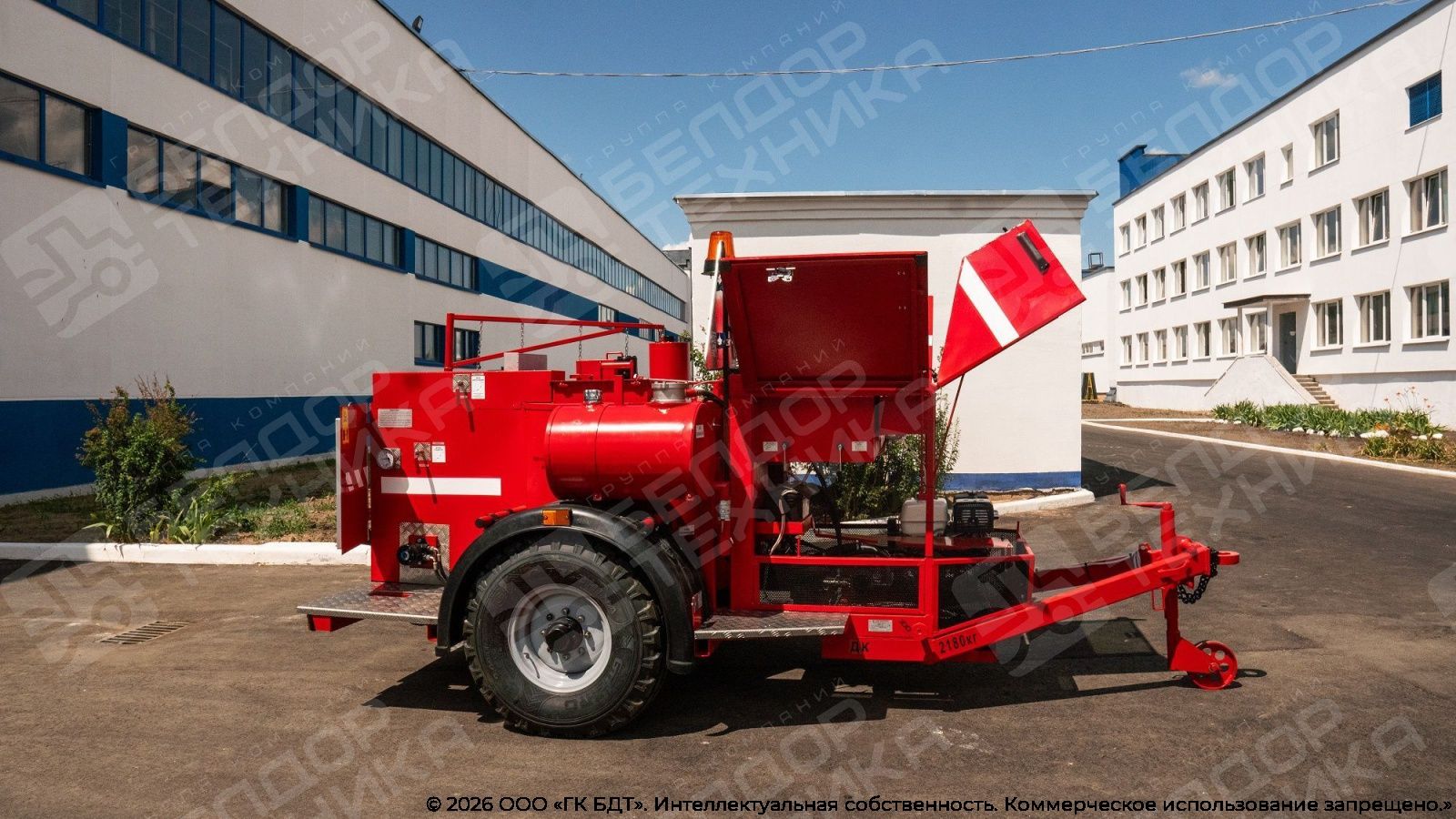

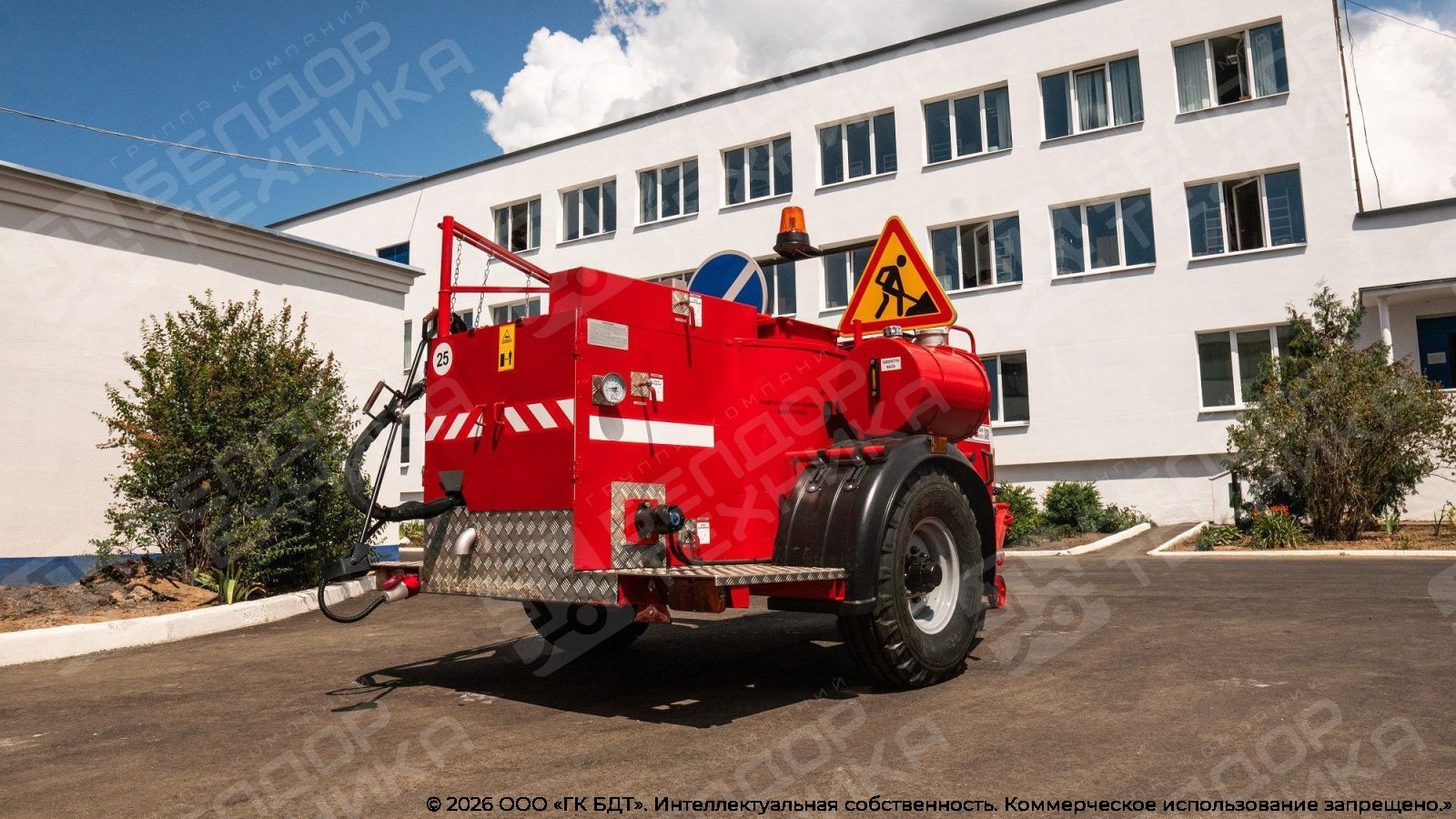

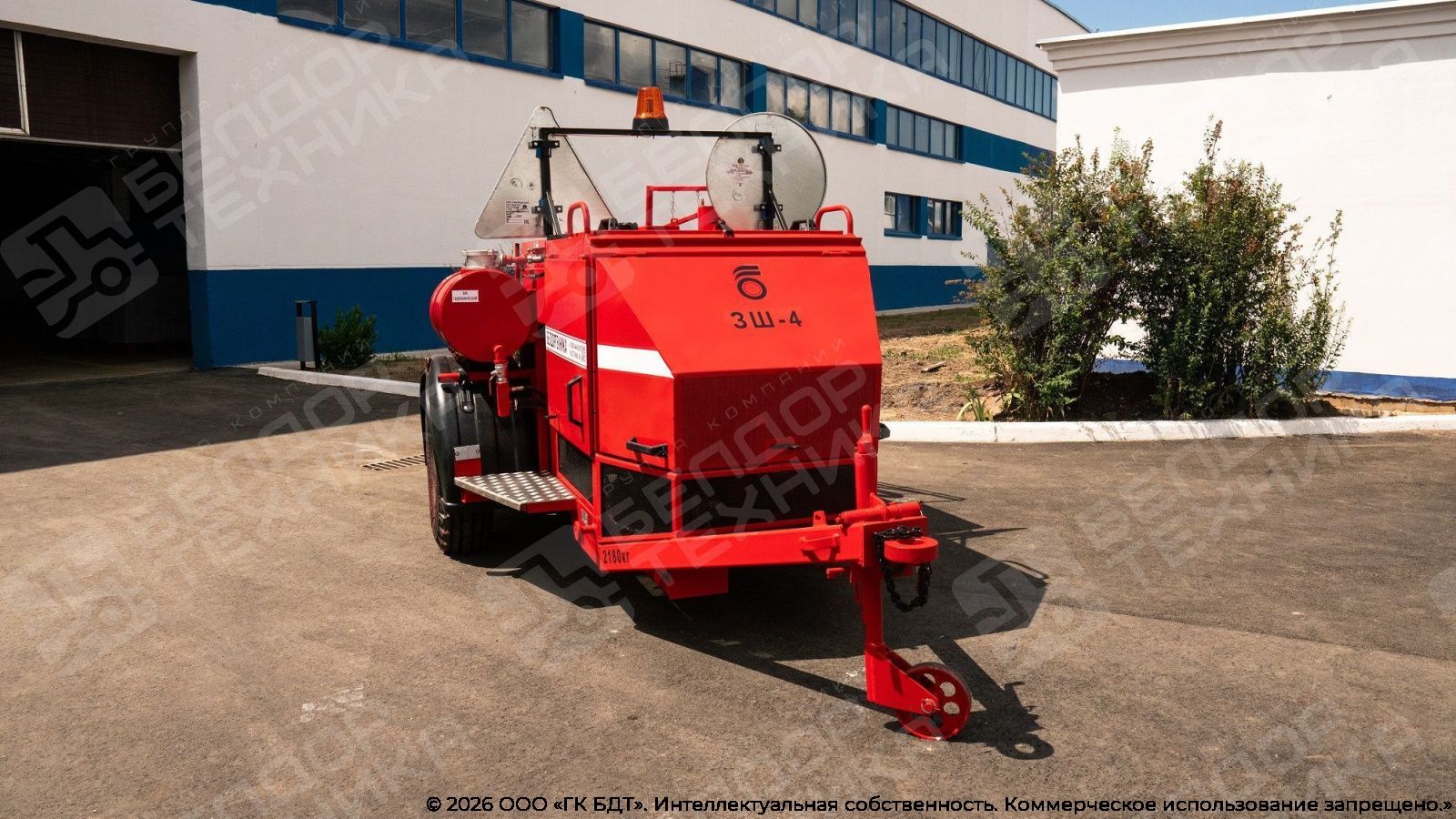

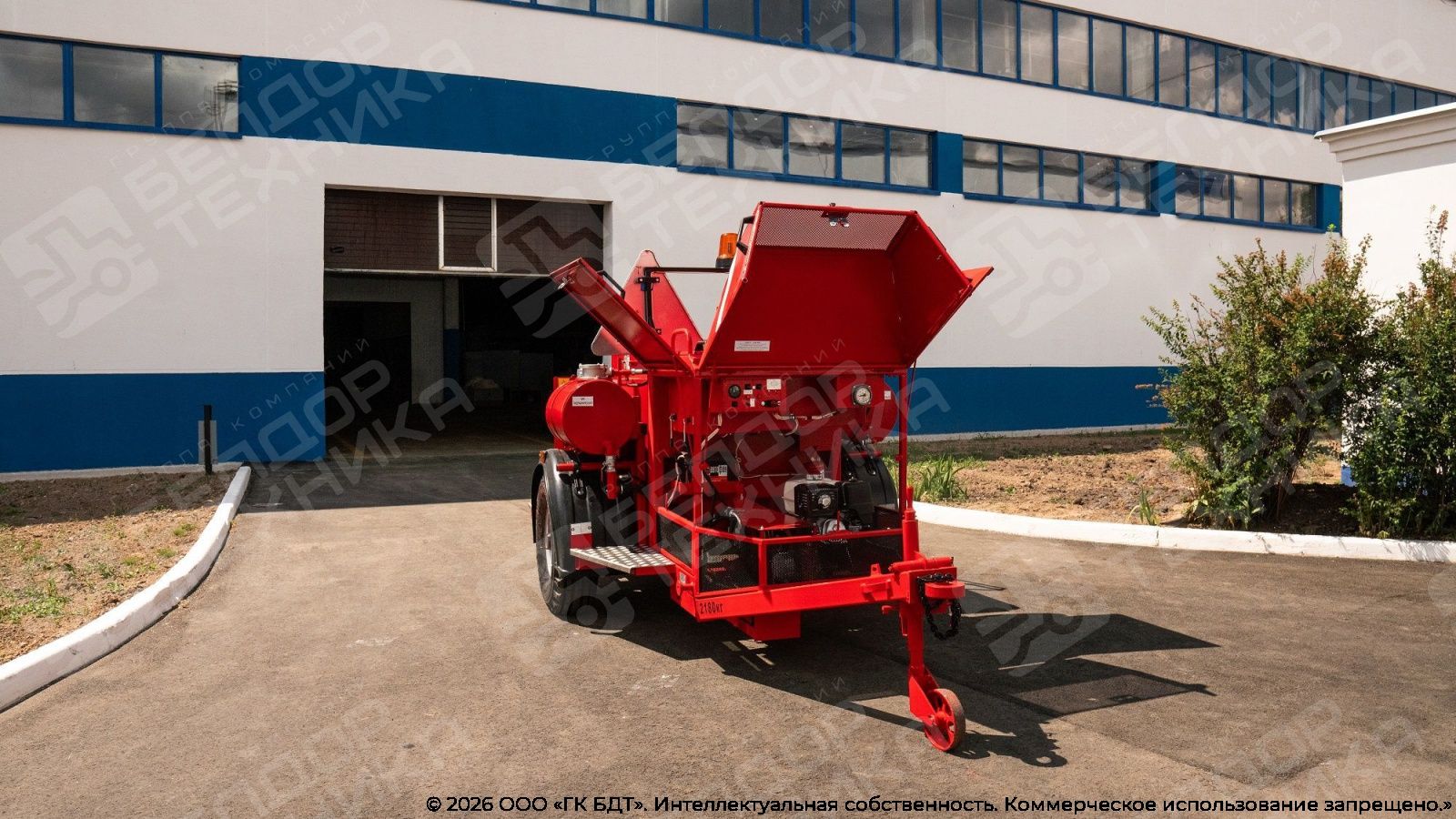

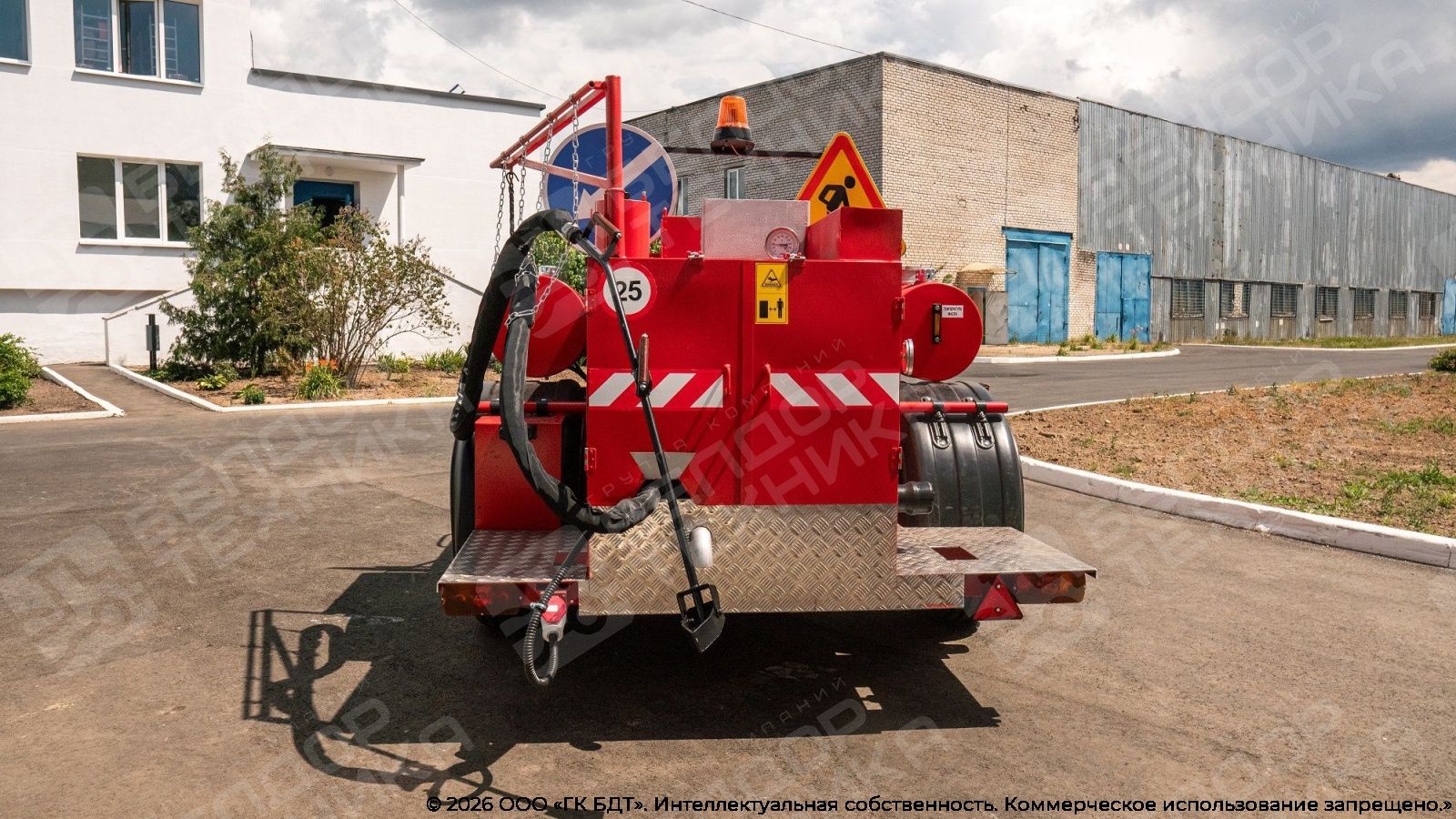

Заливщик швов ЗШ-4
Заливщик швов ЗШ-4
Характеристики
Все характеристики
Объем ёмкости 403 л
Температура разогрева 170 - 190 С
Двигатель Honda GX630
RUB
Цена от 1 200 000 ₽
1200000.00
  • В наличии
  • В кредит
  • В лизинг
Описание
Обзор серии

Заливщик швов предназначен для разогрева и подачи под давлением битумно-эластомерных герметизирующих мастик при выполнении работ по герметизации трещин, швов и гидроизоляции при ремонтно-строительных работах на автомобильных дорогах, аэродромных покрытиях, мостах, путепроводах.

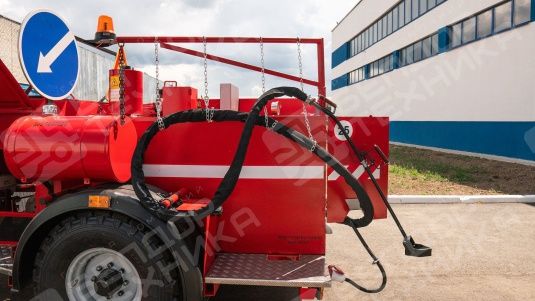

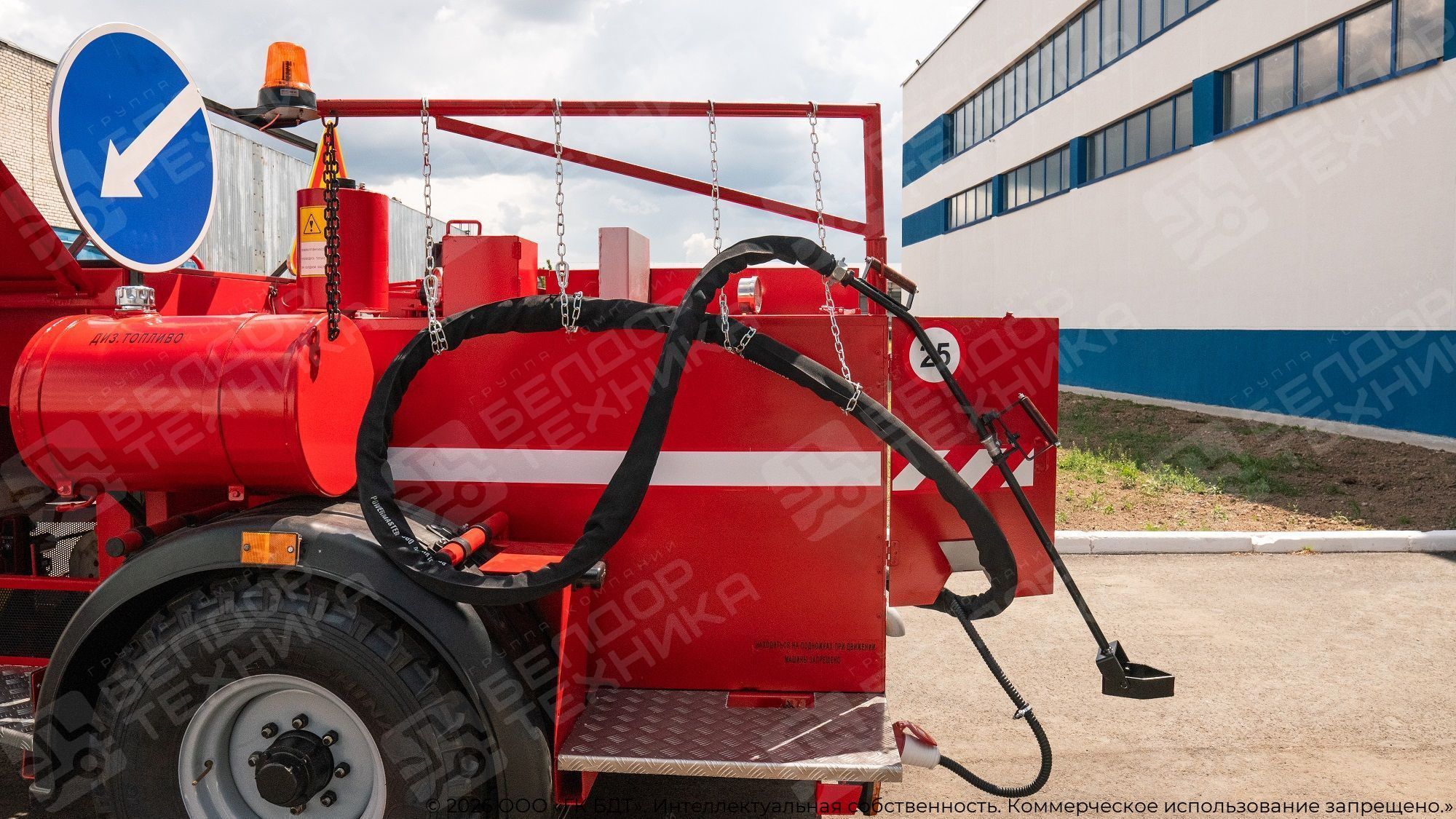

Основным элементом заливщика является разогревочная емкость цилиндрической формы с вертикальной осью. Разогрев мастики до рабочей температуры осуществляется с помощью дизельной горелки через масляную рубашку, заполненную термомаслом. Подача разогретой мастики осуществляется через подающий шланг и удочку, битумным насосом непогружного типа. Битумный насос не имеет рубашки разогрева, он, вместе с подающей удочкой, подающим шлангом и системой трубопроводов, находится в термоизолированном шкафу и разогревается воздухом, нагреваемым газоотводной трубой топливной горелки.

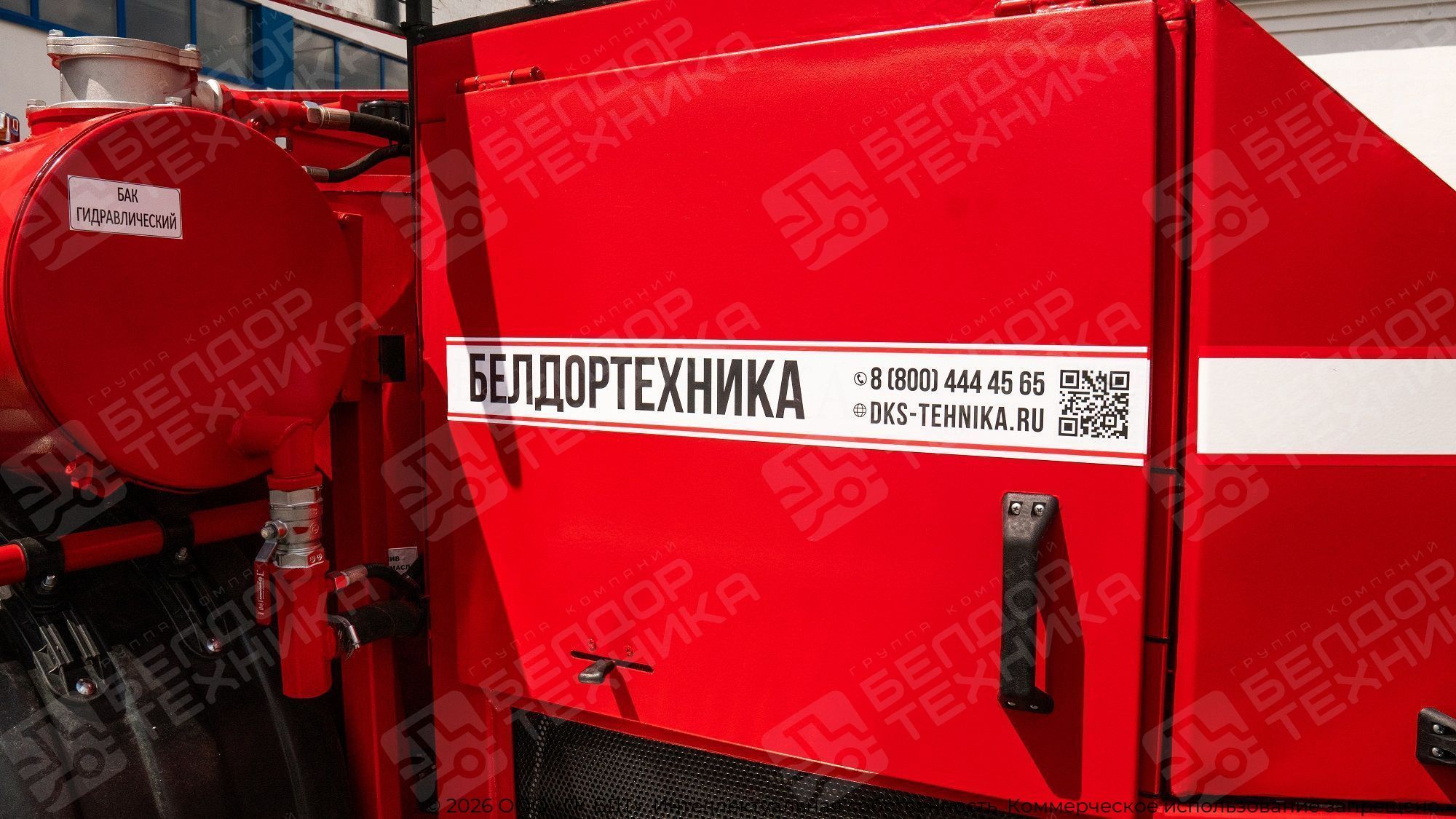

Гидросистема имеет два независимых контура — гидромотора привода мешалки и гидромотора привода битумного насоса. Основными элементами гидросистемы являются тандемный гидравлический насос и двухсекционный гидрораспределитель со встроенными предохранительными клапанами.

Эксплуатируется машина в диапазоне температур от плюс 5 оС до плюс 40 оС.

Заливщик укомплектован двумя легкосъемными насадками – для заливки швов и для заливки трещин.

Преимущества:

  • автономность (нет привязки к носителю / тягачу)
  • двигатель Honda GX630 (бензин, 2х цилиндровый, мощность, л.с. - 20,8 (кВт 15,5))
  • подогреватель ПЖД-600 (дизель)

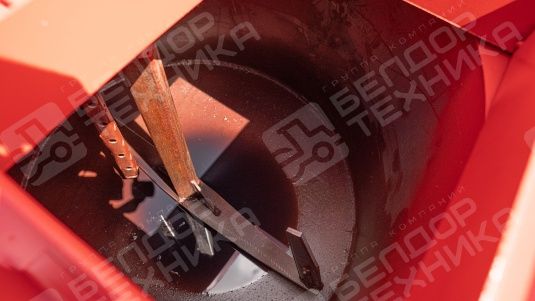

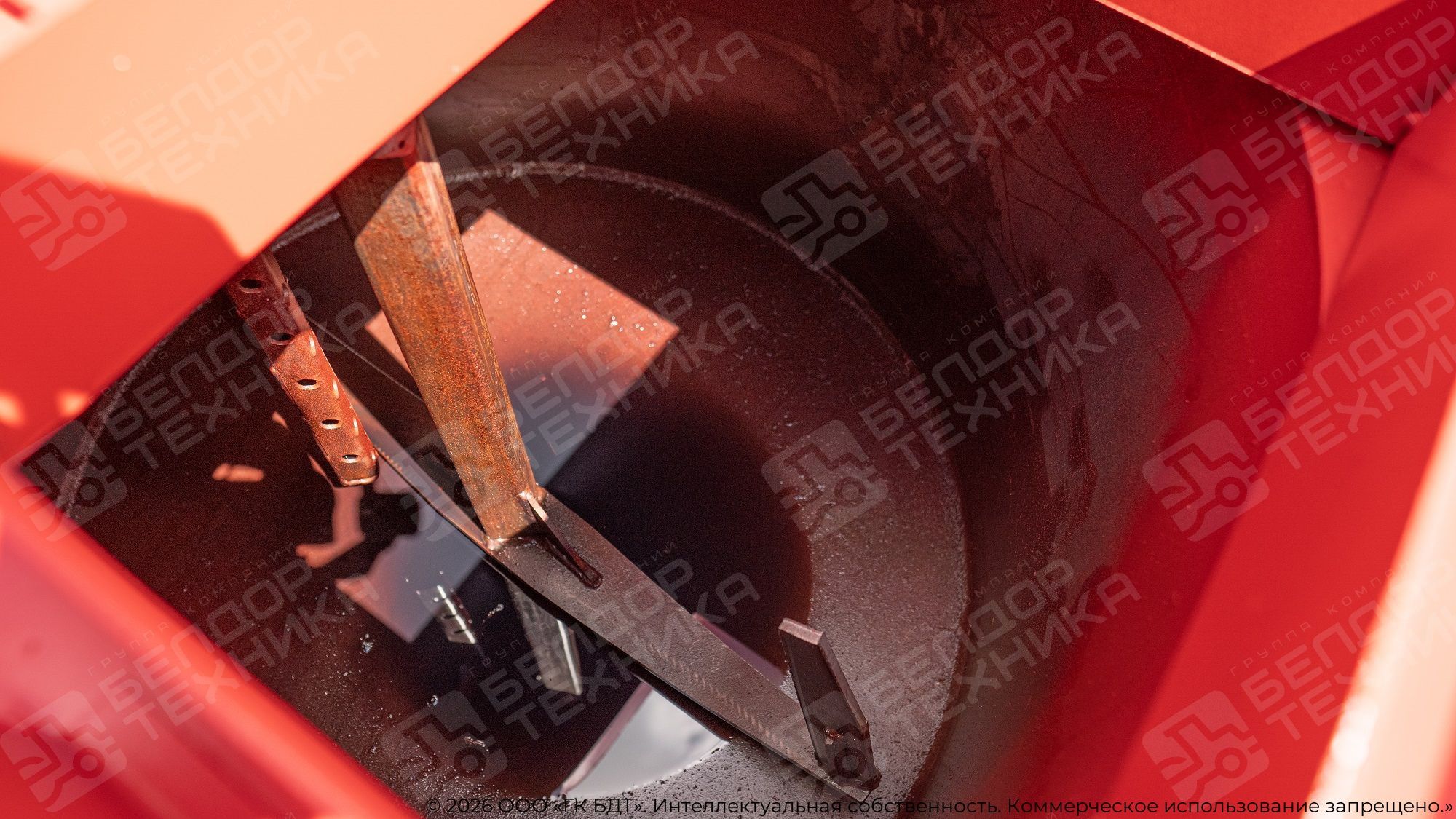

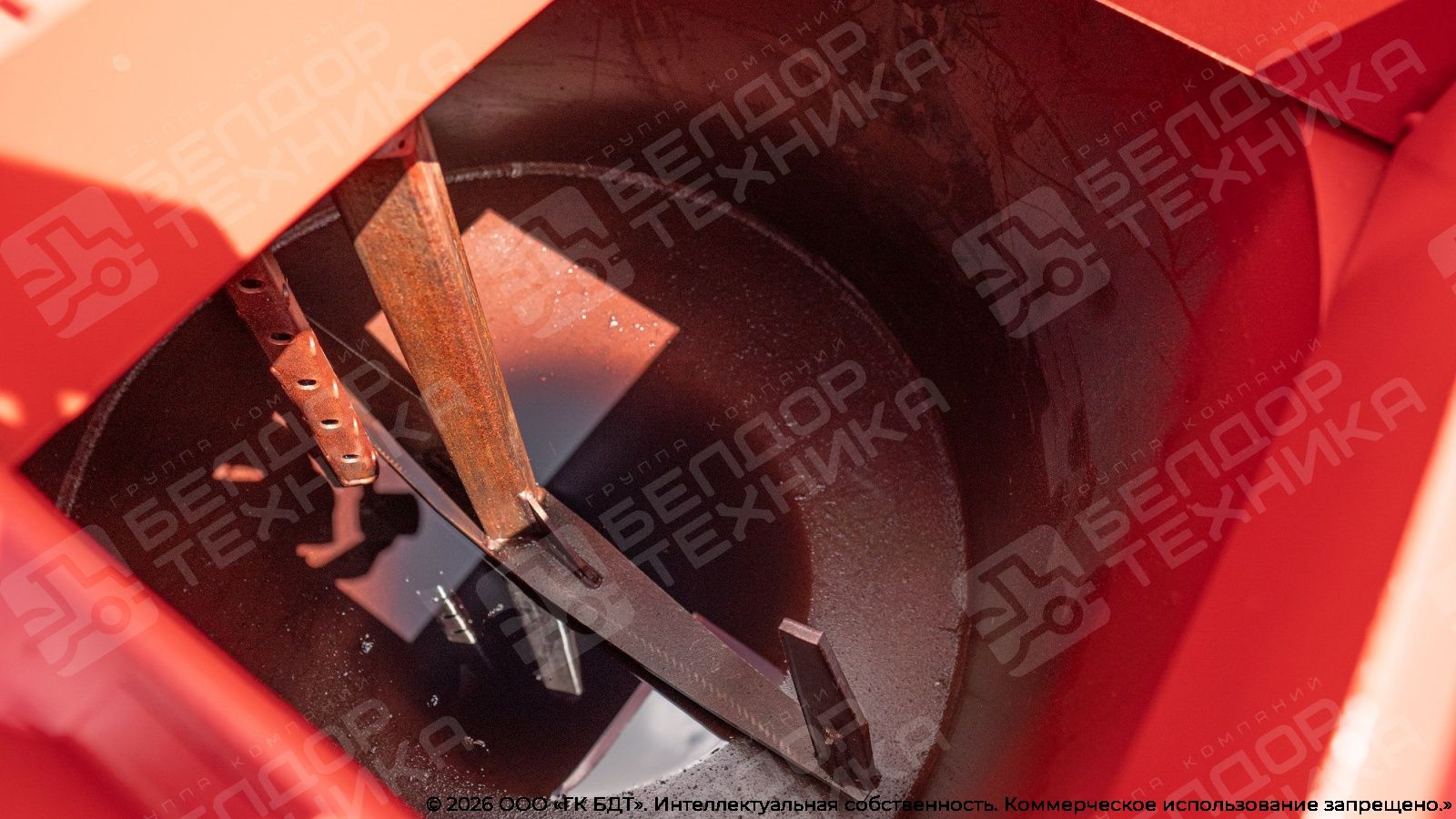

  • усиленная конструкция лопастной мешалки (с реверсом)
  • насос битумный (непогружного типа)

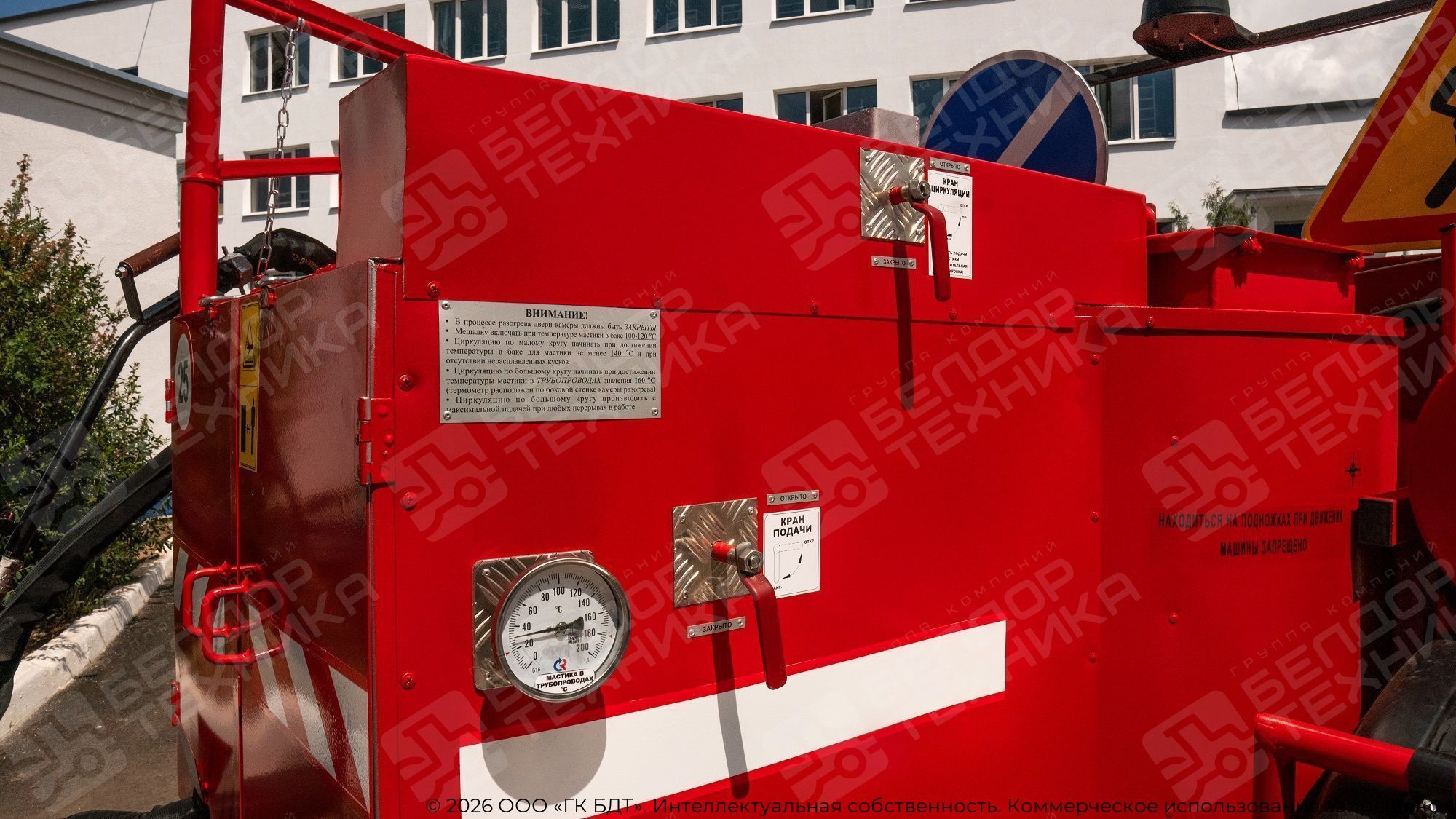

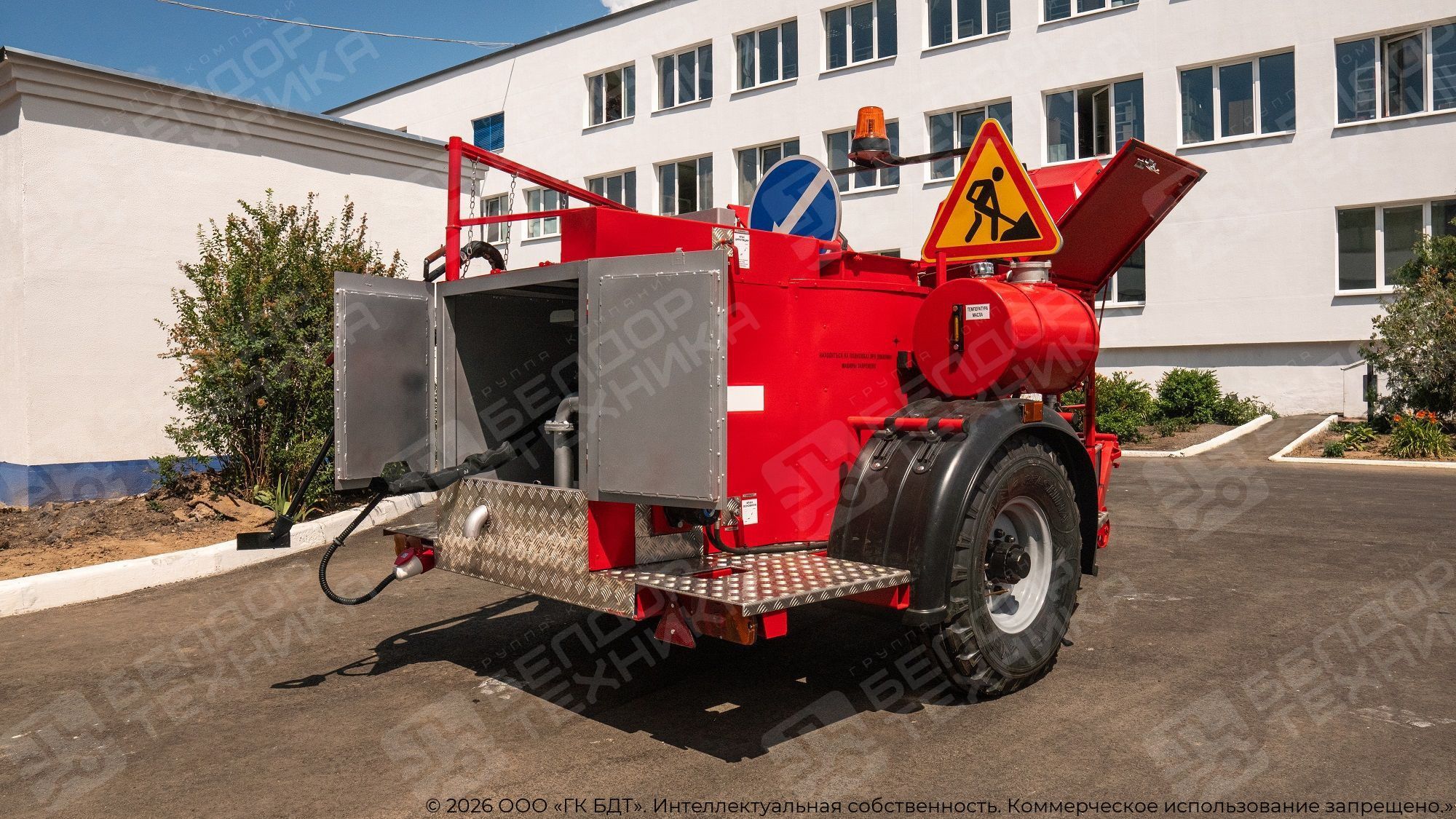

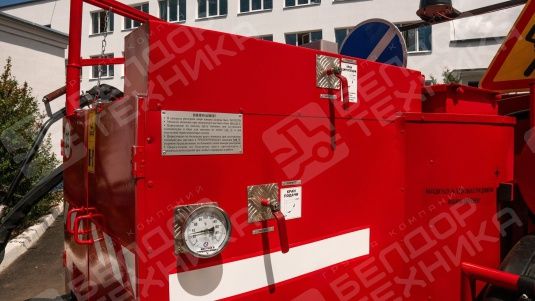

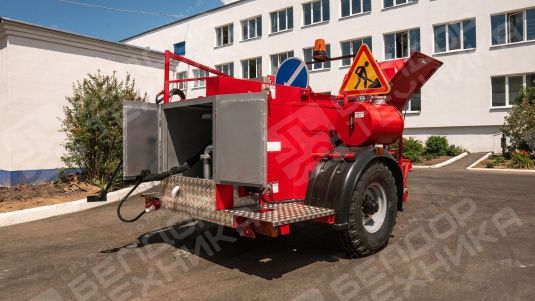

  • наличие теплового шкафа
  • наличие гидролинии для подключения дополнительного гидравлического инструмента
  • разогрев материала производится через масляную рубашку

Комплект поставки:

  • ЗИП на двигатель (1 ед.)
  • ЗИП на ПЖД 600 (1 ед.)
  • Насадки на удочку (для заливки швов и трещин) (2 ед.)

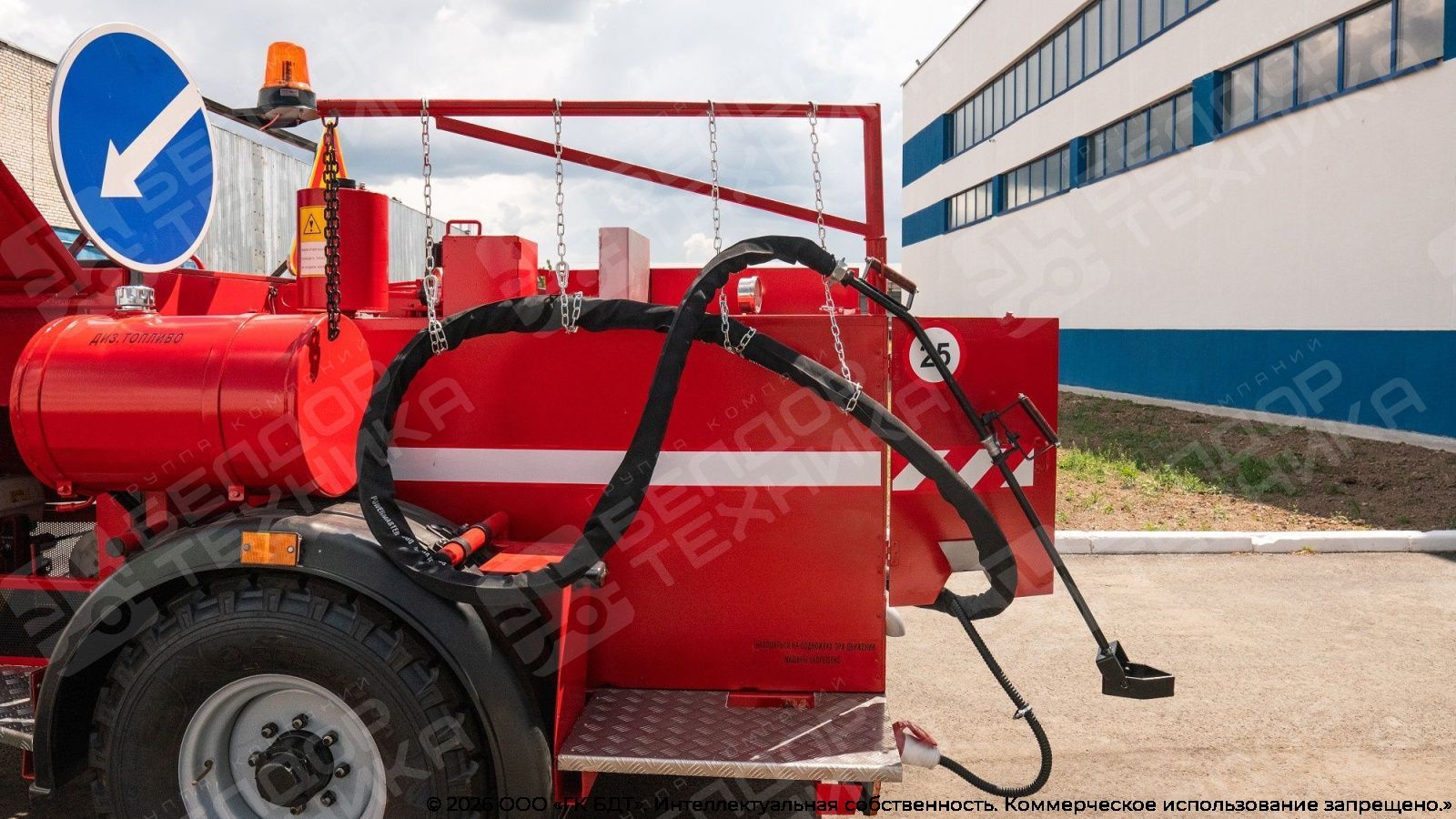

  • Битумный шланг с фитингами (2 ед.)
  • Аккумуляторная батарея 6СТ-55 (2 ед.)
  • Огнетушитель (1 ед.)
  • Руководство по эксплуатации (1 ед.)
  • Видео диск (1 ед.)
  • Формуляр (1 ед.)
  • Паспорт на изделие (1 ед.)
  • ПСМ - Паспорт самоходной машины (1 ед.) (документ для гос. регистрации)
Характеристики
Тягач, трактор тягового класса 1,4
Скорость транспортирования, км/ч, (макс.) 25
Длина подающего шланга, м 0,5 - 5
t мастики, при которой происходит автоматическое отключение горелки 180°C

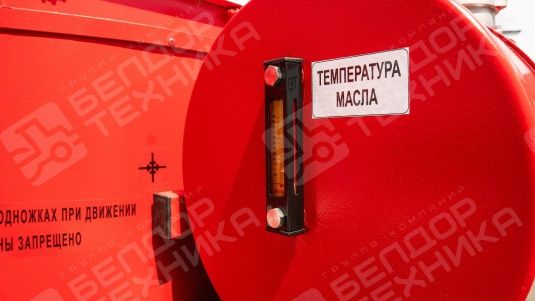

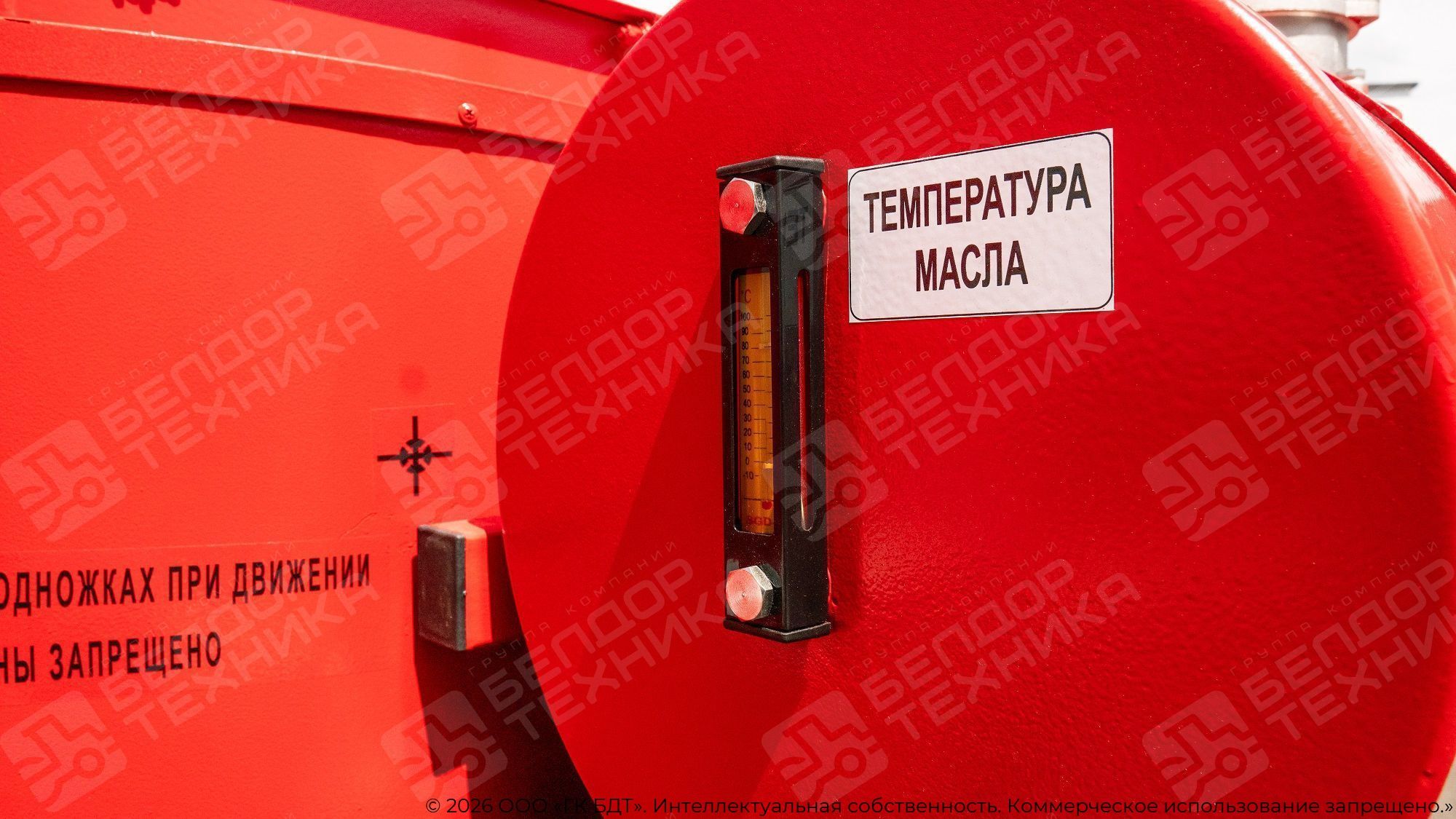

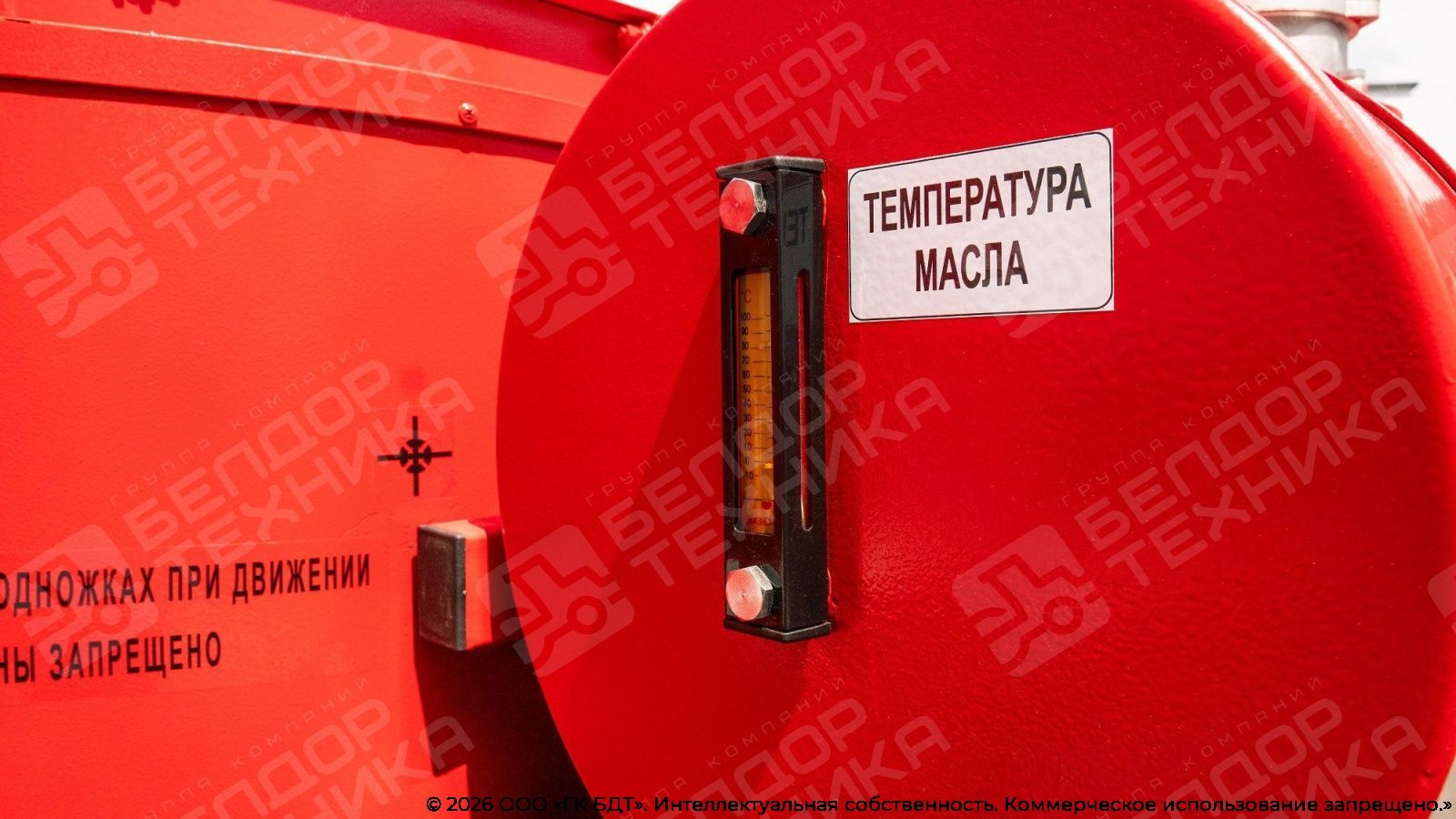

t термомасла, при которой происходит автоматическое отключение горелки 300°C
Объем бака для мастики, л 403
Объем заливаемого термомасла, л     98
Геометрический объем бака для термомасла, л 120
Время разогрева мастики до рабочей температуры, ч, (макс.) 2,5
Расход топлива горелкой, л/ч, (макс.) 7
Рабочая температура мастики, °C, в зависимости от марки мастики 170 - 190
Двигатель Honda, 2-х тактный
Тип битумного насоса не погружной
Максимальная рабочая температура, °C 200
Аккумуляторная батарея 6СТ55, шт 2
Масса конструктивная, кг 1630
Масса эксплуатационная, кг 2180
Электрооборудование рабочее с питанием от генератора заливщика напряжением 24В
Электрооборудование сигнальное с питанием от трактора напряжением 12В
