Разметочная машина ШМЕЛЬ 11Б

ШМЕЛЬ 11Б
RUB
Цена по запросу
  • В наличии
  • В лизинг

Описание Разметочной машины ШМЕЛЬ 11Б

Обзор серии

Платформа дорожной разметки «Шмель-11Б» предназначена для установки на шасси автомобиля «Газель». Машина с платформой «Шмель 11Б» может производить горизонтальную разметку дорог безвоздушным способом и является полным аналогом машины дорожной разметки «Шмель 11А»

Базовая комплектация

  • Блок разметки на левой стороне машины с двумя парами покрасочного и посыпочного пистолетов (Kamber);
  • Пульт управления разметкой М11 с панелью управления разметочным оборудованием;
  • Датчик расхода краски;
  • Маяк балочного типа на кабине машины, маяк точечного типа на каркасе тента, стробоскоп на блоке разметки;
  • Система «Видеомаркер»;
  • Переговорное устройство;
  • Датчики движения стеклошариков;
  • Знак объезда препятствия (Ø700 мм);
  • Ручной покрасочный пистолет Graco (шланг 10 м, удлинитель 400 мм);
  • Ручной воздушный пистолет для очистки рабочего оборудования воздухом.

Дополнительная комплектация (за доп. плату)

  • Блок разметки с одной парой пистолетов и кресло оператора с правой стороны машины
  • Дополнительная пара покрасочного и посыпочного пистолетов (на левый или правый блок)
  • Комплект оборудования для нанесения спрей-пластика 98:2 (одна линия)
  • Комплект оборудования для нанесения спрей-пластика 98:2 (две линии)
  • Оборудование для использования красок двух разных цветов
  • Система повторения дорожной разметки "LIS" с одной парой пистолетов (на Шмель 11)
  • Фотодатчик начала линии (с возможностью установки на любой пистолет)
  • Система закачки краски в емкость (50 кг/мин)
  • Мешалка в емкость краски (на Шмель 11)
  • Освещение рабочего места оператора и разметочных блоков для работы в ночное время
  • Педаль, дублирующая кнопку "пуск" пульта управления разметкой
  • Кластерный знак объезда препятствия (1050х1050 мм, кластер 200 мм)

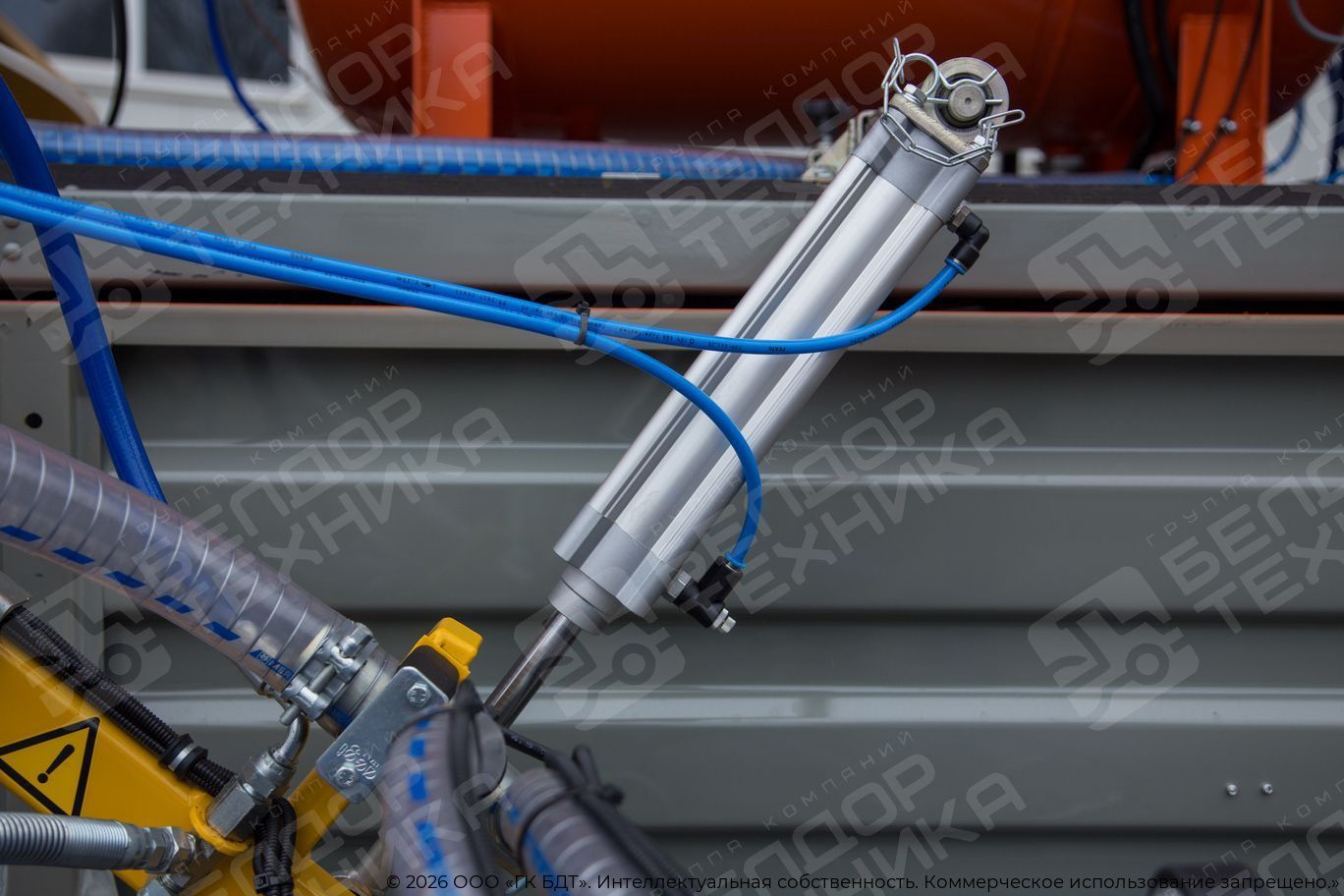

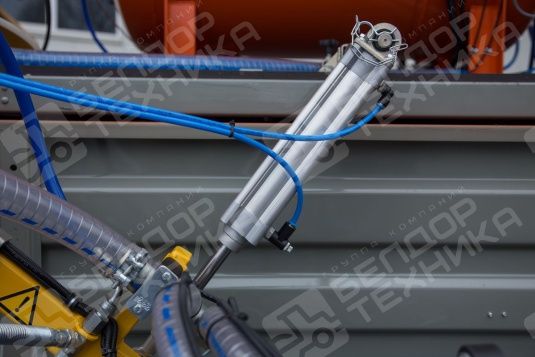

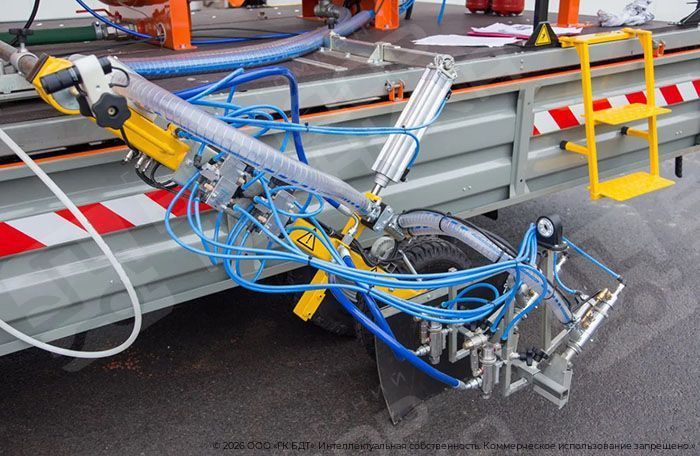

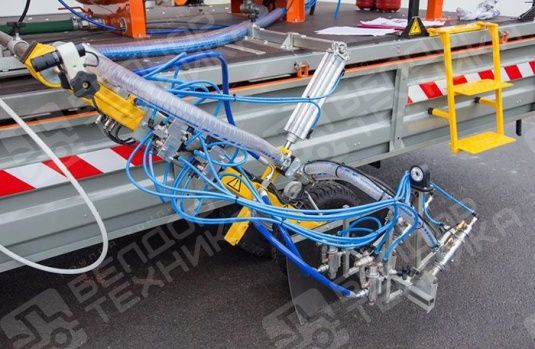

На платформе по левой стороне установлен разметочный блок с двумя парами покрасочных и посыпочных пистолетов (Kamber).

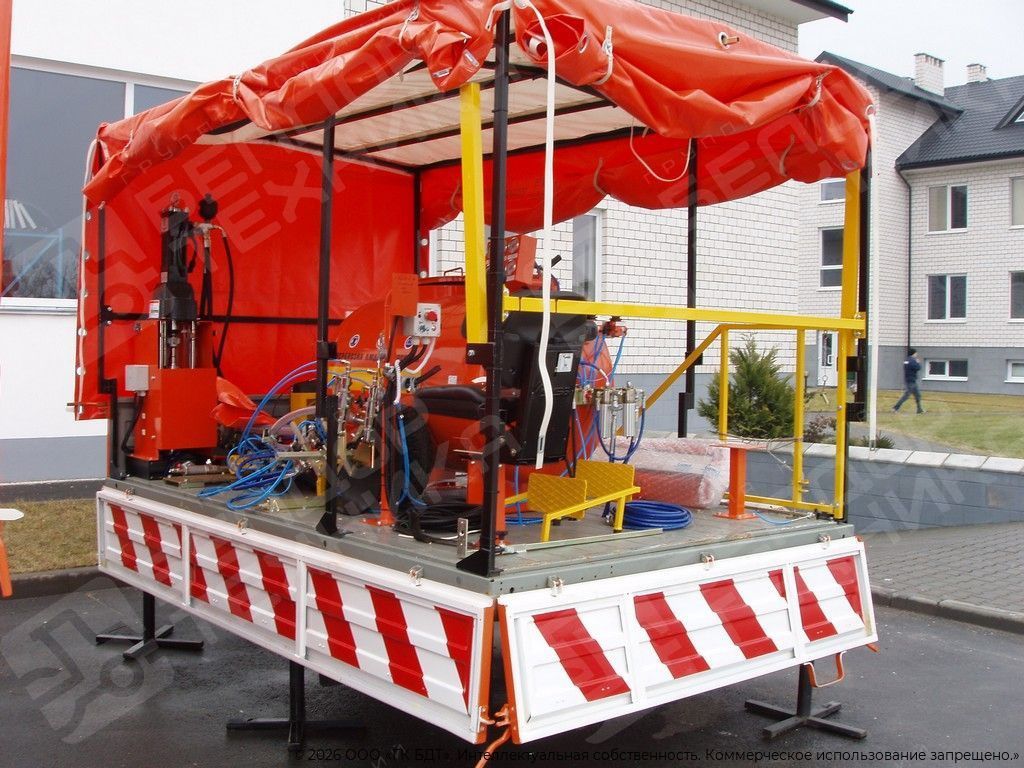

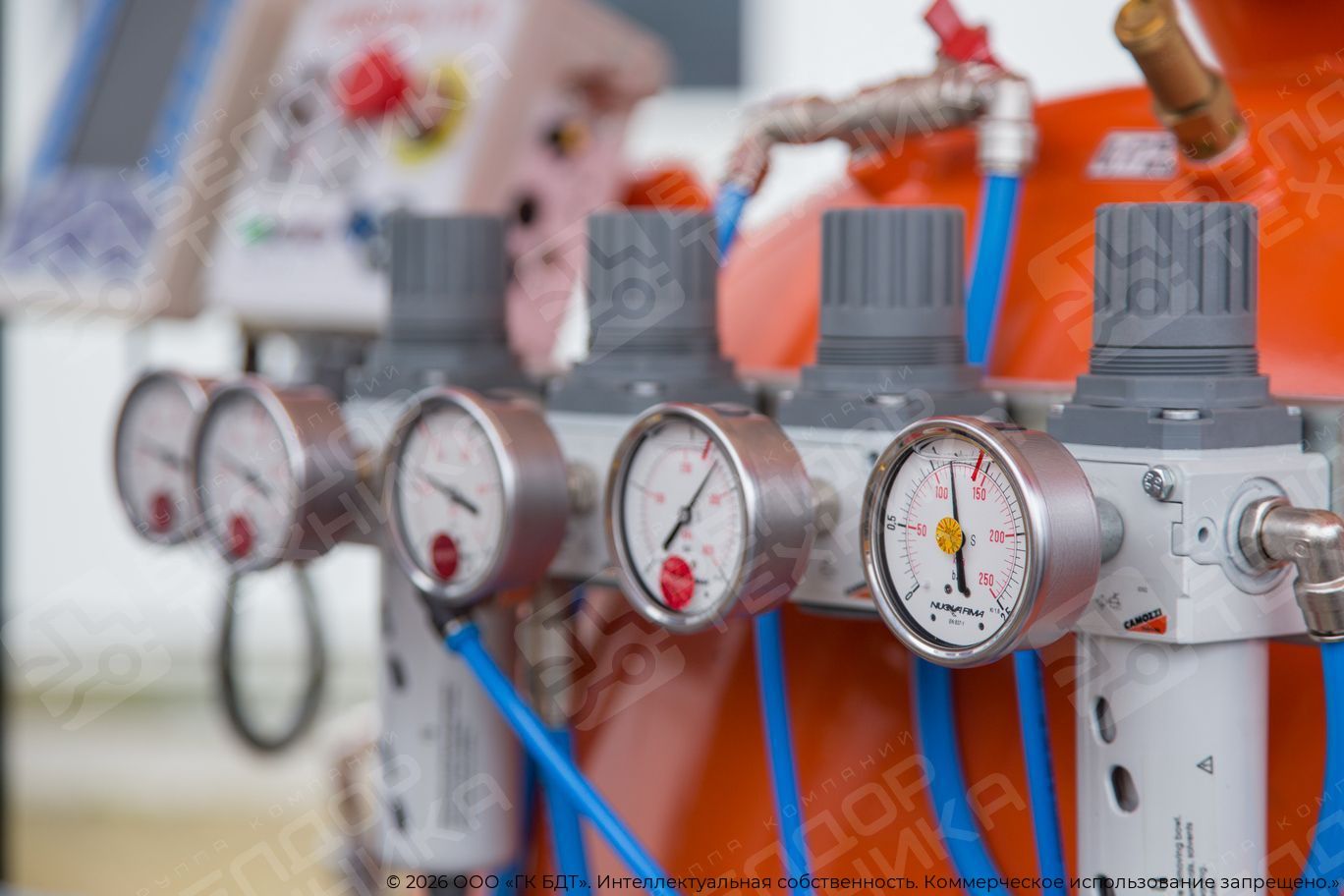

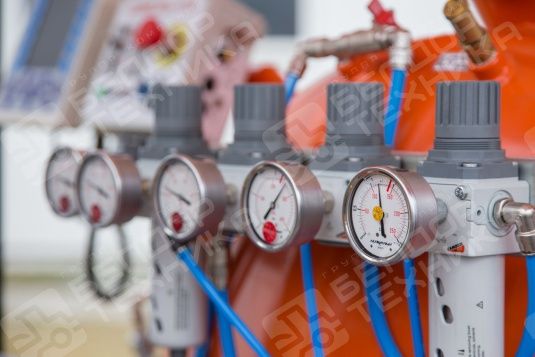

На рабочем месте оператора расположены пульт управления разметкой, технологический пульт управления платформой, панель регуляторов для установки рабочих давлений. Рабочее место оператора оборудовано сиденьем с подлокотниками.

Характеристики Разметочной машины ШМЕЛЬ 11Б

Погрешность нанесения разметки в автоматическом режиме, не более 1%
Скорость нанесения разметки при следующих расходах краски:
- одиночная сплошная линия (линия 1.1) (ширина 15 см, 800 г/м2) 10,8 км/ч
- двойная сплошная линия (линия 1.11) (ширина 15 см, 800 г/м2) 5,5 км/ч
Максимальная скорость нанесения разметки 12 км/ч
Автономная силовая установка:
- двигатель (Briggs&Stratton), мощностью 23 л.с.
- тип топлива двигателя АИ-92
- производительность компрессора (Fini) 380 л/мин
Условная производительность насоса краски (Graco) 26 л/мин
Максимальное рабочее давление краски 130 бар
Вместимость емкостей для расходных материалов:
- для краски не более 600 кг
- для стеклошариков не более 240 кг
Тип топлива шасси АИ 92
Габаритные размеры платформы (длина × ширина × высота), м 3,2 × 2,05 × 2,15
Снаряженная масса платформы 640 кг
Полная масса платформы 1480 кг
