ШМЕЛЬ 12А (на базе а/м ISUZU NPR75L-K)
ШМЕЛЬ 12А (на базе а/м ISUZU NPR75L-K)
RUB
Цена по запросу
  • В наличии
  • В кредит
  • В лизинг
Описание
Обзор серии

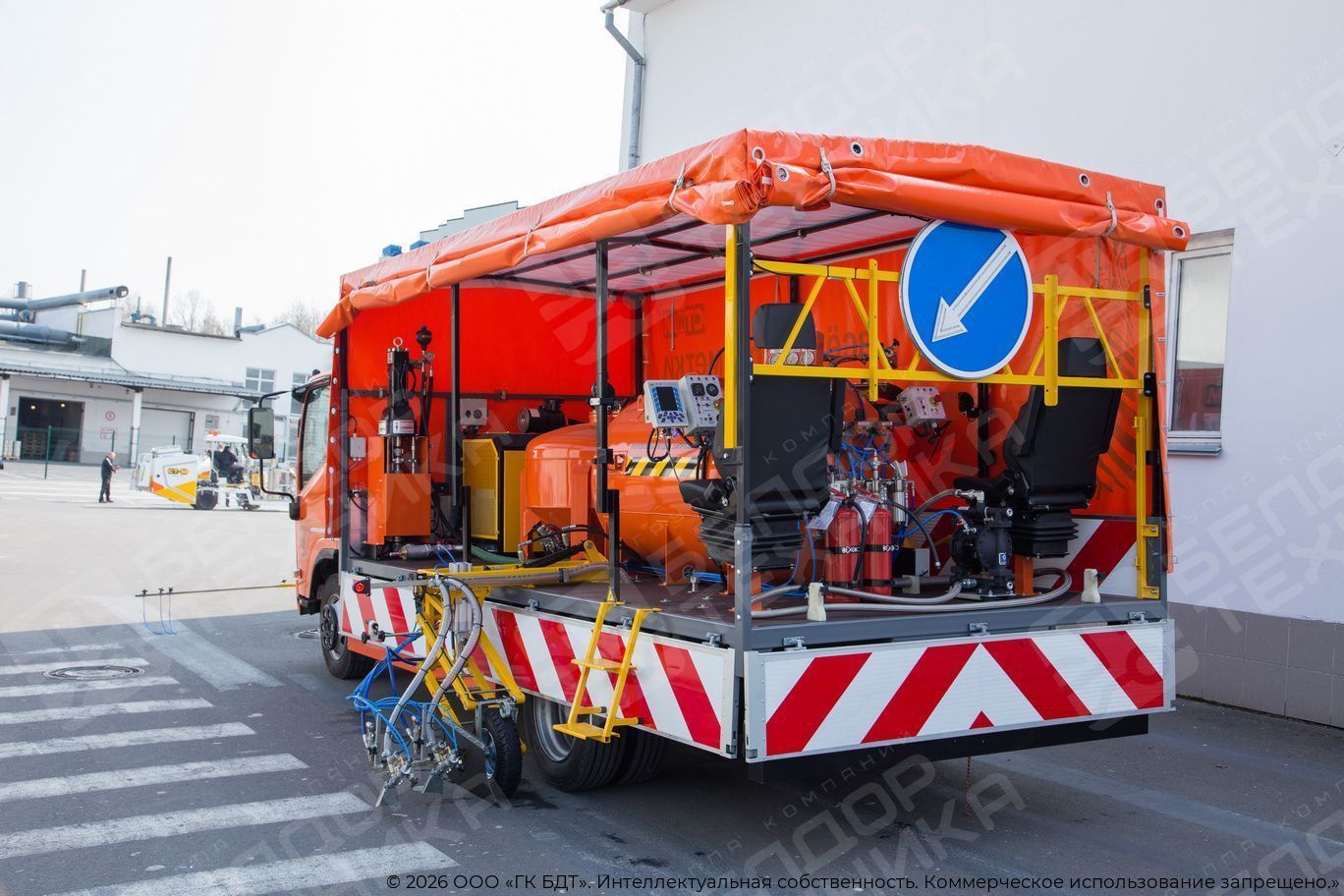

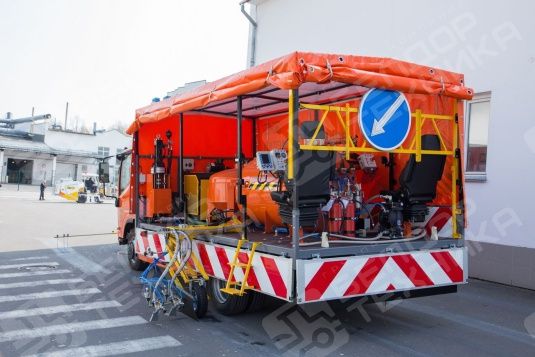

Машина дорожная разметочная «Шмель 12А» (на базе шасси ISUZU NPR75L-K) предназначена для нанесения безвоздушным способом горизонтальной дорожной разметки быстросохнущими красками с использованием свето-возвращающих стеклошариков. Машина позволяет наносить разметку на асфальтобетонные и цементобетонные покрытия.

Базовая комплектация:

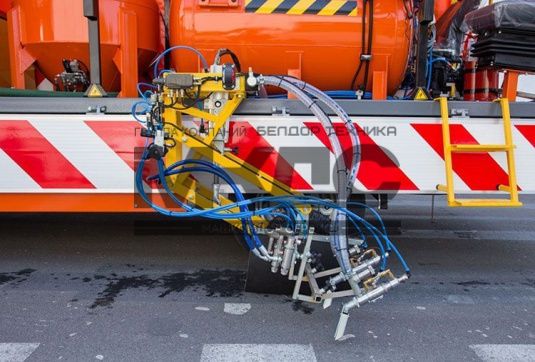

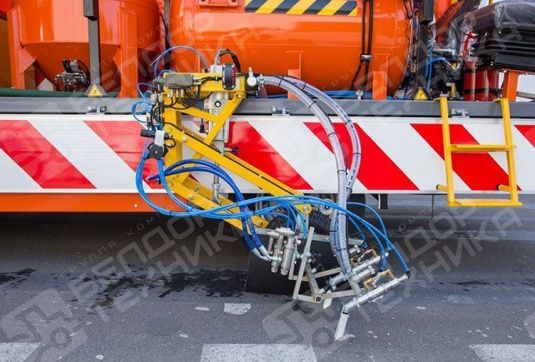

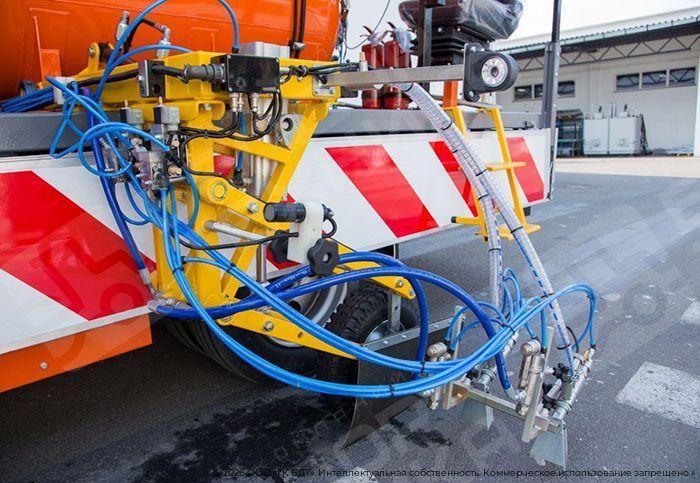

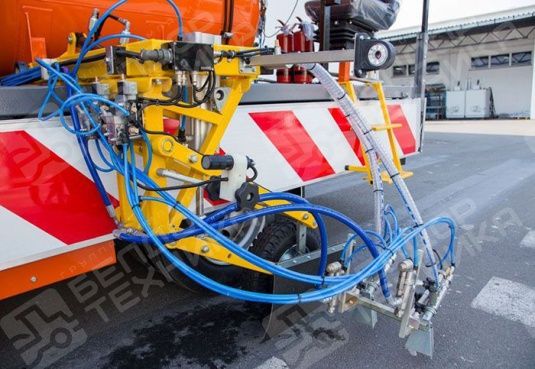

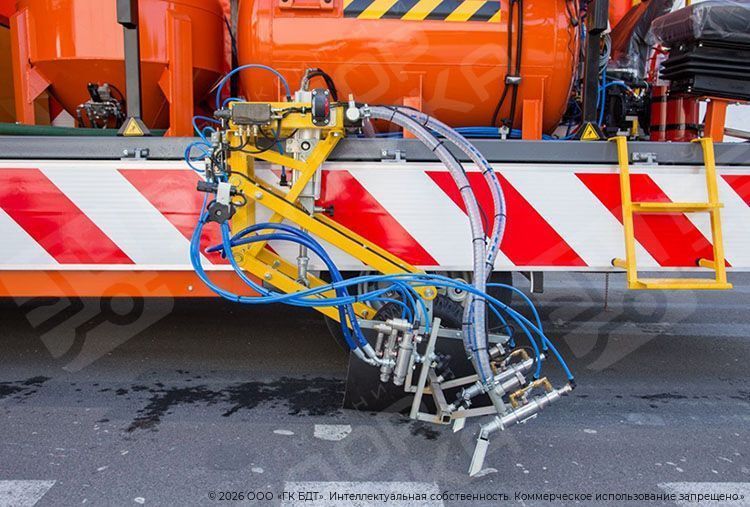

  • Левый блок разметки с двумя парами покрасочного и посыпочного пистолетов (Kamber)
  • Правый блок разметки с одной парой покрасочного и посыпочного пистолетов (Kamber)

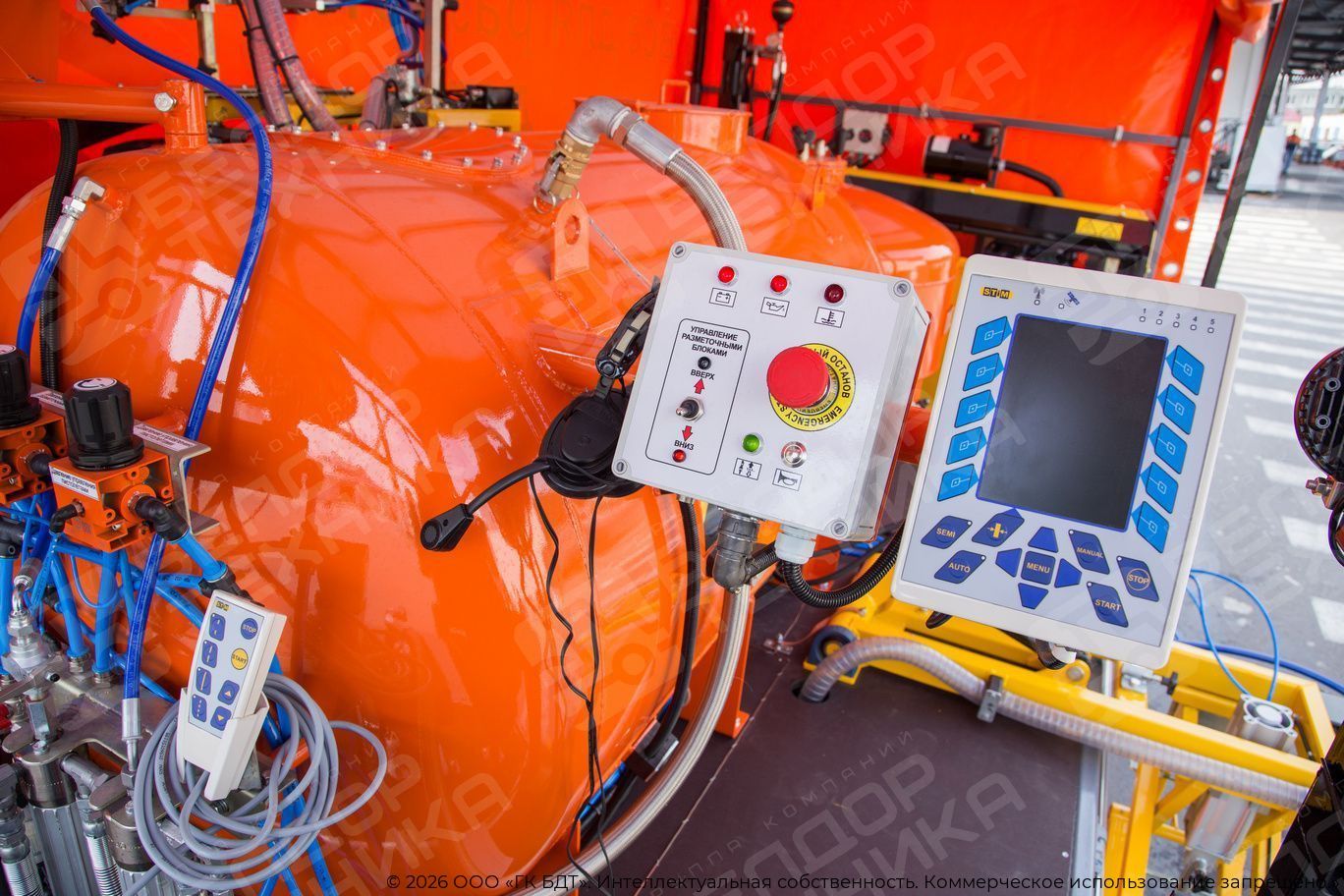

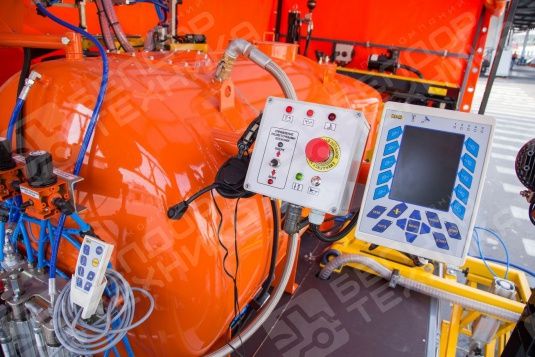

  • Пульт управления разметкой с панелью управления разметочным оборудованием
  • Датчик расхода краски

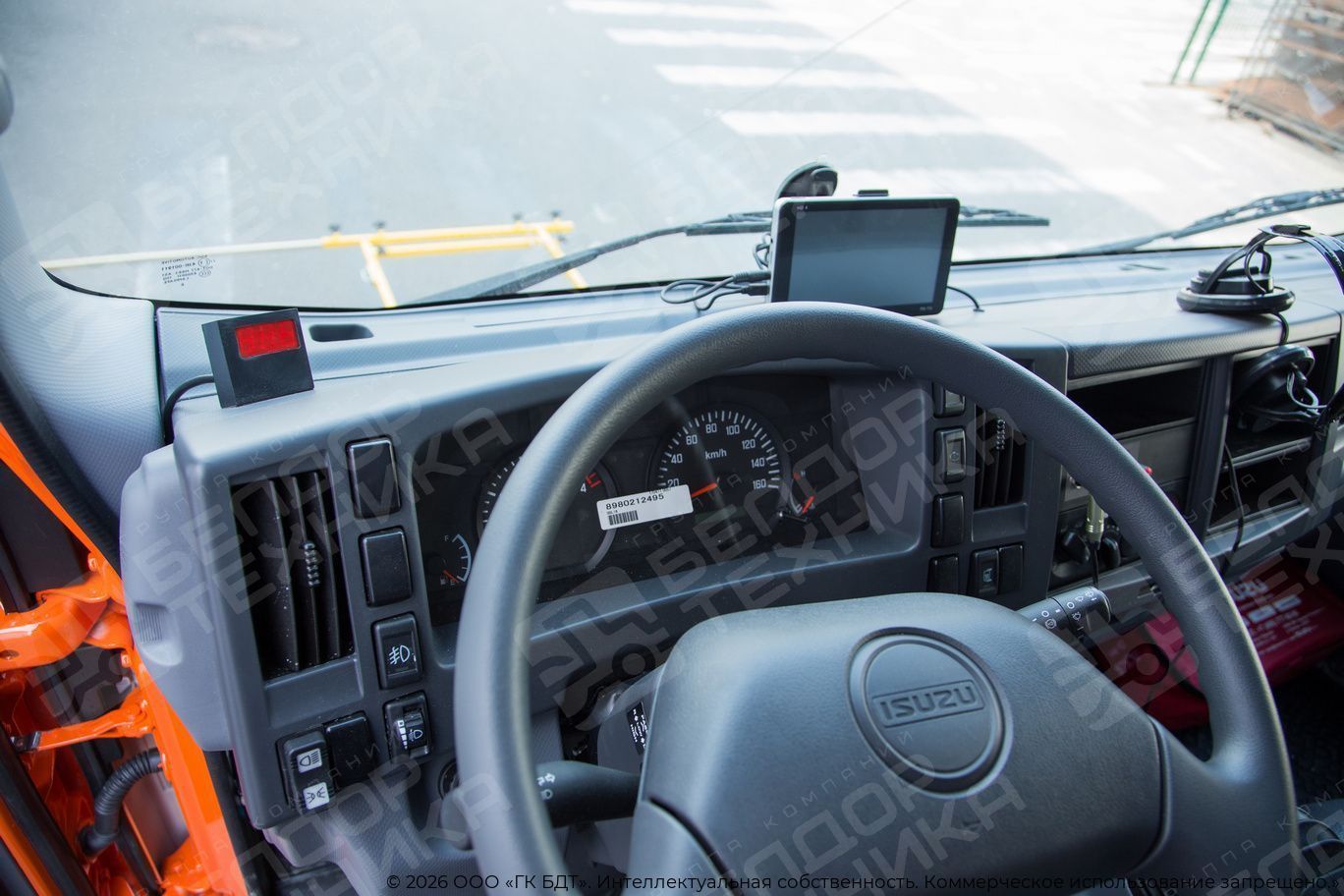

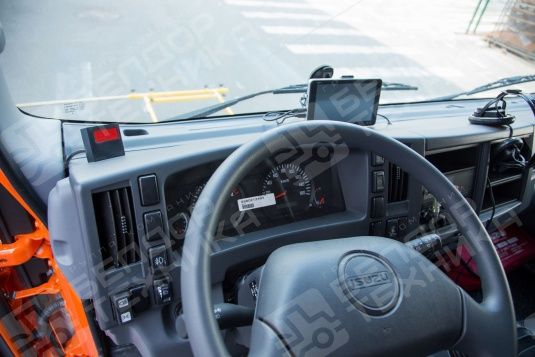

  • Цифровой спидометр в кабине водителя
  • Маяк балочного типа на кабине машины, два передних нижних стробоскопа точечного типа, два стробоскопических маяка на каркасе тента, стробоскопические маячки точечного типа на блоках разметки
  • Датчик движения стеклошариков
  • Переговорное устройство
  • Освещение блоков разметки в ночное время
  • Подсветка рабочего места оператора

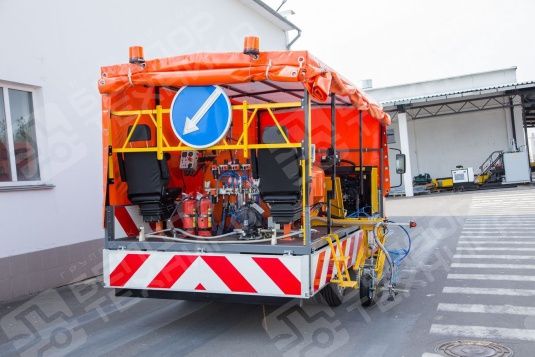

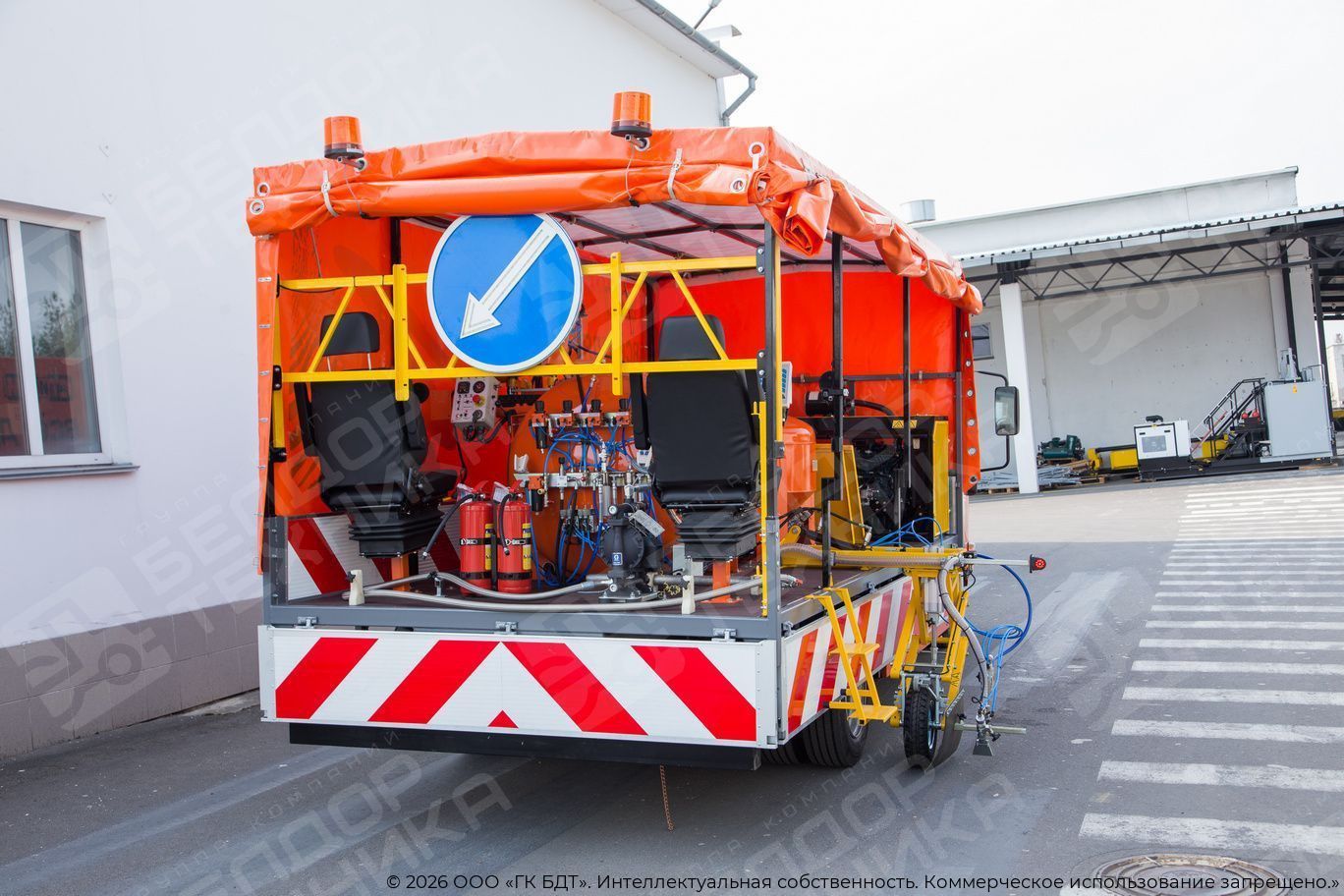

  • Знак объезда препятствия (Ø700мм)
  • Ручной воздушный пистолет для очистки рабочего оборудования воздухом

Дополнительные опции:

  • Две пары покрасочных и посыпочных пистолетов (Kamber) в задней части машины
  • Третья пара покрасочного и посыпочного пистолетов (Kamber) в задней части машины
  • Вторая пара покрасочного и посыпочного пистолетов на блок разметки с правой стороны машины (Kamber)
  • Дополнительный пульт управления разметкой
  • Система ЛИС, устанавливаемая на правый блок разметки
  • Площадка для дорожных конусов, расположенная в задней части машины
  • Система «Видеомаркер»
  • Фотодатчик начала линии (с возможностью установки на любой пистолет)
  • Стрелка кластерная (1050х1050 мм) – взамен знака объезда препятствия (Ø700 мм)
  • Ручной покрасочный пистолет Graco (шланг 10 м, удлинитель 400 мм)
  • Ручной пистолет для нанесения стеклошариков (шланг 6 м)
  • Насос для загрузки краски в емкость (производительность 50 кг/мин) (Graco)
  • Оборудования для использования красок двух разных цветов

Технические особенности машины дорожной разметки:

Благодаря большому объему загрузки разметочных материалов «Шмель 12А» является идеальным решением для разметки магистральных дорог. Использование шасси Isuzu обеспечивает надежность работы машины, а передовое технологическое оборудование позволят достичь максимальной производительности.

Безвоздушный метод нанесения разметки даёт ряд преимуществ:

  • использование краски с высокой вязкостью;
  • ровные края наносимой разметки;
  • глубокое проникание краске в поры поверхности дороги,
  • сметание мелкой пыли с поверхности дороги в результате высокой скорость струи краски.

Эргономика рабочего места водителя и оператора, система «Видеомаркер» значительно снижает утомляемость от работы и увеличивает производительность.

Блоки разметки из транспортного положения в рабочее переводится дистанционно благодаря гидроприводу, что значительно сокращает время на переход от разметки с одной стороны машины на другую. Применение насоса для загрузки краски в емкость позволяет заправить машину расходными материалами в рекордные сроки (менее 50 минут).

Установленные фильтры грубой очистки (перед насосом краски) и тонкой очистки (перед покрасочными пистолетами), обеспечивает бесперебойный процесс нанесения разметки и продлевает срок службы покрасочных сопел и уплотнений насоса краски.

Использование комплектующих всемирно известных фирм (Graco, Danfoss, Festo, Fini, Kubota и др.) обеспечивает надежность в течение всего срока службы машины.

Читать полностью

Характеристики
Точность нанесения разметки в автоматическом режиме ±2 мм
Скорость нанесения разметки:
- одиночная сплошная линия (ширина 15 см, 800 г/м2) 10,8 км/ч
- двойная сплошная линия (ширина 15 см, 800 г/м2) 5,5 км/ч
Максимальная скорость нанесения разметки 15 км/ч
Автономная силовая установка:
- двигатель (Kubota) с максимальной мощностью 33 л. с.
- тип топлива двигателя дизель
Производительность компрессора (Fini) 380 л/мин
Условная производительность насоса краски (Graco) 26 л/мин
Вместимость емкостей для расходных материалов:
- для краски 1800 кг
- для стеклошариков 580 кг
Объем гидравлической емкости 97 л
Габаритные размеры машины (длина×ширина×высота), м:
- в рабочем положении (опущены два блока разметки) 9,40×3,90×3,00
- в транспортном положении 6,86×2,25×2,90
Снаряженная масса машины 5050 кг
Полная масса машины 7500 кг
