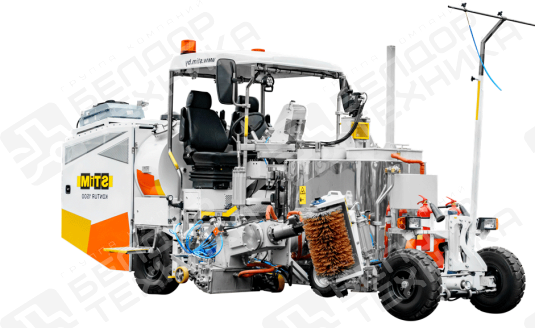

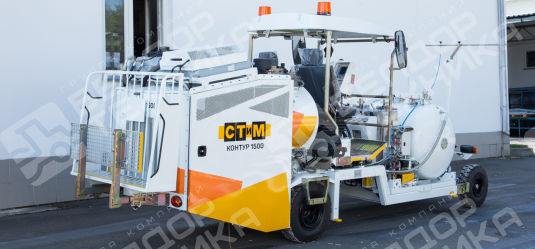

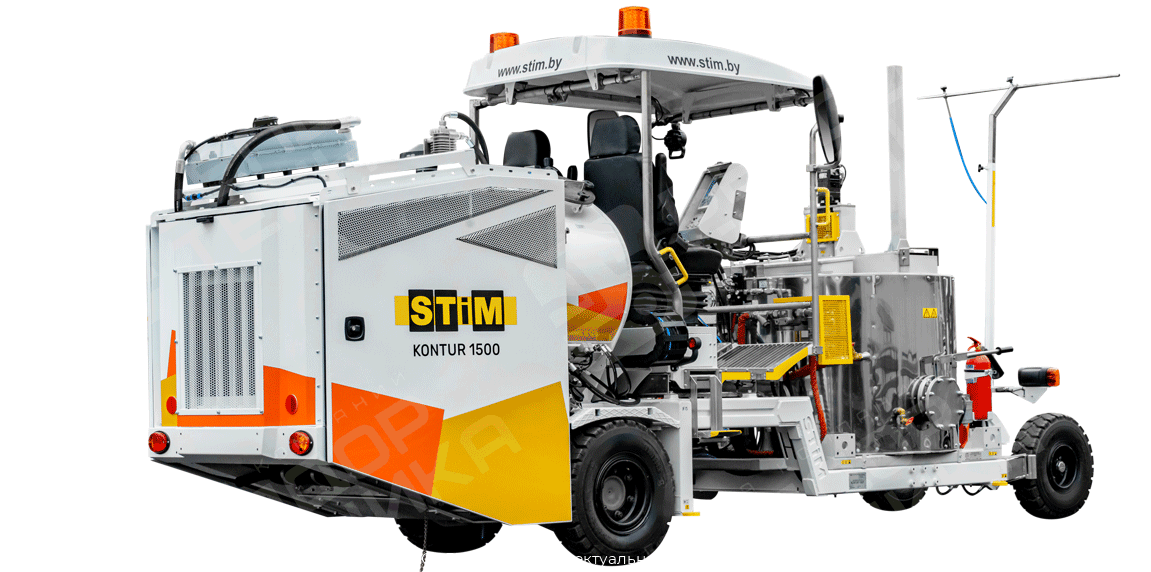

Машина дорожной разметки КОНТУР 1500

Модули под ваши цели

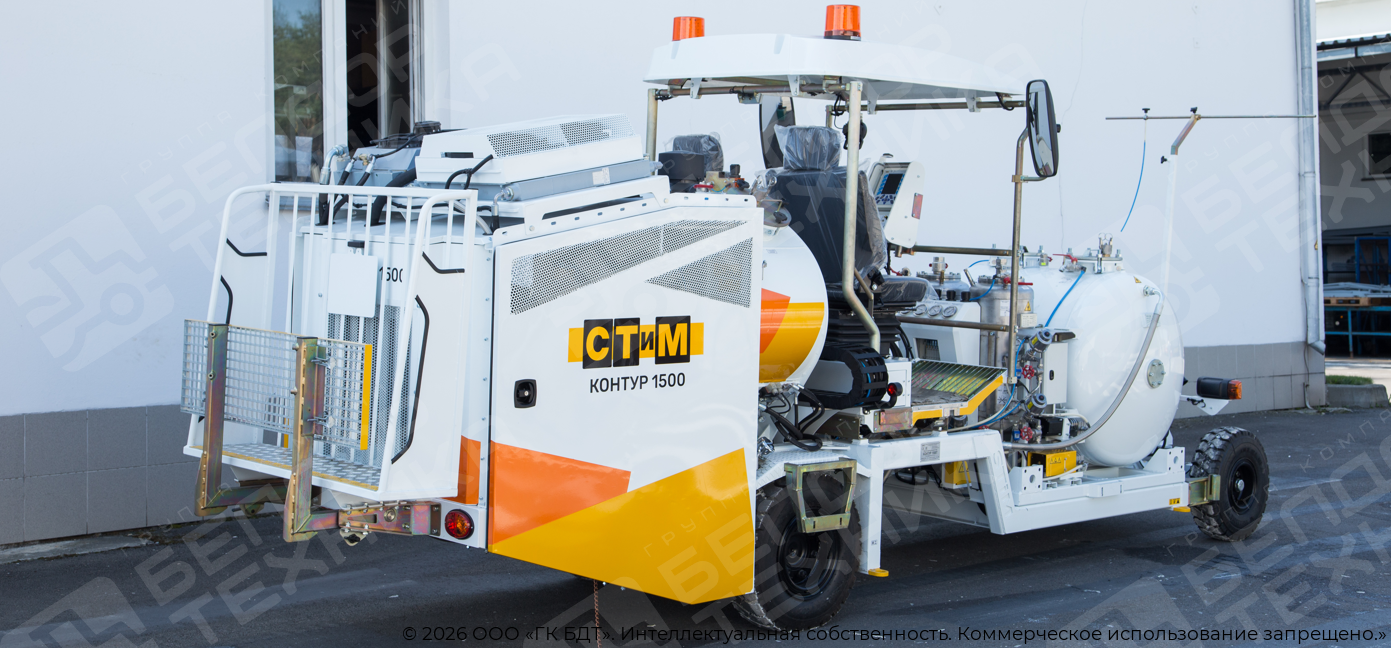

Машина дорожной разметки Контур 1500 – флагман и основоположник класса модульных машин, представляющих собой базовые самоходные шасси со сменными технологическими модулями. Вид модулей определяет тип используемых разметочных материалов и метод нанесения разметки. Модуль – функционально завершенный узел, предназначенный для работы одним или группой схожих разметочных материалов. Любой модуль, входящий в состав машины, может быть заменен на другой, собственными силами Потребителя. Сменные модули обеспечивают нанесение толстослойной и тонкослойной разметки различными методами специализированными разметочными блоками. Для обеспечения нанесения на разметочные линии стеклошариков шасси оборудовано емкостью для стеклошариков с возможностью вакуумной загрузки.

Преимущества

• сменные технологические модули;
• нанесение толстослойной и тонкослойной разметки различными методами;
• одна машина - 3 вида материалов дорожной разметки.

Техническое описание шасси

Базовая комплектация машины комплектуется:

• передвижным рабочим местом оператора с двумя сиденьями, жесткой крышей, зеркалами заднего вида, элементами управления машиной;
• пультом управления нанесением дорожной разметки;
• пультом управления силовым блоком;
• гидравлическим рулевым управлением;
• унифицированными элементами подключения потребителей гидравлического масла, сжатого воздуха;
• ёмкостью для стеклошариков;
• элементами светотехники, проблесковыми маяками;
• подсветкой разметочного блока и рабочего места оператора для работы в ночное время;
• механическим визиром с гидравлическим подъемом и опусканием;
• переставляемая щетка для очистки дорожного полотна перед разметочным блоком;
• узлами автоматики и управления;
• поршневым компрессором;
• двумя огнетушителями.

Дополнительные опции::

• знак направления объезда препятствия (700 мм) на поворотном кронштейне;
• кластерный знак направления объезда препятствия (1050х1050 мм, кластер 200 мм);
• винтовой компрессор;
• задняя площадка для подсобного рабочего и дорожных конусов;
• комплект оборудования для нанесения предварительной разметки;
• любая цветовая гамма шасси по RAL.

Модуль холодного пластика МХ 1500

Модуль МХ 1500 предназначен для нанесения толстослойной разметки пластиками холодного нанесения и представляет собой базовое шасси Контур 1500 с модулем холодного пластика. Разметочный блок обеспечивает нанесение гладких и структурных линий шириной 100, 120, 150, 200, 240, 250 или 300 мм. Типоразмер аппликаторов оговаривается при заказе.

Обзор серии

Базовая комплектация модуля:

• ёмкость для холодного пластика
• ёмкость для отвердителя
• ёмкость для промывочной жидкости
• система дозирования холодного пластика
• система дозирования отвердителя
• передвижной блок для нанесения двух линий
• гидравлическая мешалка для холодного пластика
• один комплект аппликаторов для гладких линий

Дополнительные опции:

• доп. аппликаторы для гладких линий
• доп. аппликаторы для структурных линий
• (ширина: 100, 120, 150, 200, 240, 250, 300 мм)

Технические характеристики Модуля МХ 1500 (для монтажа на шасси КОНТУР 1500)

Модуль краски МК 1500

Модуль МК 1500 предназначен для нанесения тонкослойной разметки безвоздушным методом красками (эмалями) на основе растворителей с содержанием сухого остатка не менее 70%. Машина состоит из базового шасси Контур 1500 с модулем краски.

Обзор серии

Базовая комплектация модуля:

• передвижной разметочный блок с двумя парами разметочных и посыпочных пистолетов
• ёмкость для краски
• мешалка с гидроприводом
• насос краски высокого давления
• фильтр на магистрали подвода краски к насосу
• фильтр в магистрали высокого давления
• ручной покрасочный пистолет, шланг 10 м
• датчик расхода краски

Дополнительные опции:

• удлинитель ручного покрасочного пистолета, 50 см
• комплект оборудования для нанесения холодным спрей-пластиком двух линий, формула 100:2
• комплект для разметки «ВПП» и рулёжных дорожек аэропортов

Технические характеристики Модуля МК 1500 (для монтажа на шасси КОНТУР 1500)

Модуль термопластика МТ 1500

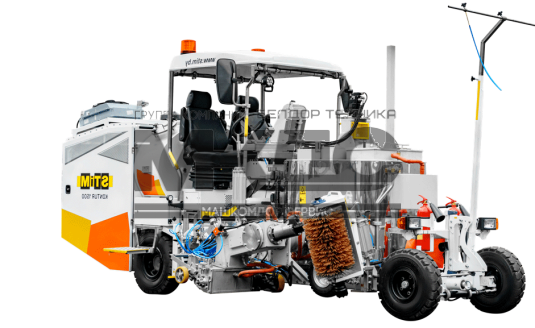

Модуль МТ 1500 предназначен для нанесения толстослойной разметки термопластиком и состоит из базового шасси Контур 1500 с модулем термопластика.

Обзор серии

Базовая комплектация модуля:

• теплоизолированная ёмкость для термопластика
• мешалка в ёмкости для термопластика, с гидроприводом
• система циркуляции термомасла
• система поддержания заданной температуры
• жидкотопливная горелка
• сетчатый фильтр в заправочном окне ёмкость ТП
• разметочный блок для линий шириной до 500 мм (10×50 мм)
• два пистолета для нанесения стеклошариков
• ручная газовая горелка
• бесконтактный термометр

Дополнительные опции:

• лоток для слива термопластика из емкости

Технические характеристики Модуля МТ 1500 (для монтажа на шасси КОНТУР 1500)
