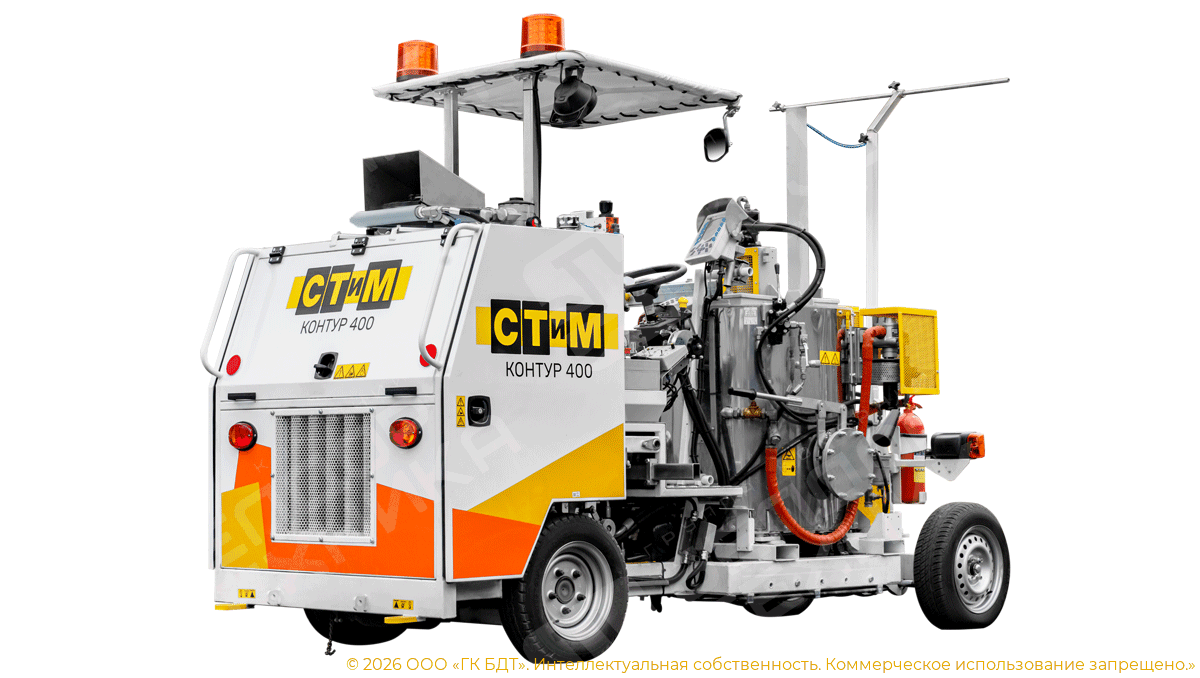

Машина дорожной разметки КОНТУР 400

Машина дорожной разметки Контур 400 представляет собой базовое самоходное шасси со сменными технологическими модулями. Модули определяют тип используемых разметочных материалов и метод нанесения разметки. Модуль – функционально завершенный узел, предназначенный для работы одним или группой схожих разметочных материалов. Любой модуль, входящий в состав машины, может быть заменен на другой, собственными силами Потребителя. Сменные модули обеспечивают нанесение толстослойной и тонкослойной разметки различными методами специализированными блоками разметки.

Преимущества

• сменные технологические модули;
• смена модулей непосредственно потребителем;
• одна машина - 3 вида материалов дорожной разметки;
• компактные размеры под любые цели.

Техническое описание шасси

Базовая комплектация машины комплектуется:

• передвижным рабочим местом оператора с двумя сиденьями, жесткой крышей, зеркалами заднего вида, элементами управления машиной;
• пультом управления дорожной разметкой;
• гидравлическим рулевым управлением;
• унифицированными элементами подключения потребителей гидравлического масла, сжатого воздуха;
• ёмкостью для стеклошариков;
• элементами светотехники, проблесковыми маяками;
• подсветкой разметочного блока и рабочего места оператора для работы в ночное время;
• механическим визиром с ручным подъёмом и опусканием;
• узлами автоматики и управления;
• поршневым компрессором;
• двумя огнетушителями.

Дополнительные опции:

• задняя площадка для подсобного рабочего и дорожных конусов;
• гидромаркер.

Модуль холодного пластика МХ 400

Модуль МХ 400 предназначен для нанесения толстослойной разметки пластиками холодного нанесения и представляет собой базовое шасси Контур 400 с модулем холодного пластика. Разметочный блок обеспечивает нанесение одиночной гладкой и структурной линии шириной 100, 120, 150, 200, 240, 250 или 300 мм. Типоразмер аппликаторов оговаривается при заказе.

Обзор серии

Базовая комплектация модуля:

• ёмкость для холодного пластика
• ёмкость для отвердителя
• ёмкость для промывочной жидкости
• система дозирования холодного пластика
• система дозирования отвердителя
• разметочный блок для нанесения одной линии
• гидр. мешалка для холодного пластика
• один комплект аппликаторов для гладких линий

Дополнительные опции:

• доп. аппликаторы для гладких линий
• доп. аппликаторы для структурных линий
• (ширина: 100, 120, 150, 200, 240, 250, 400 мм)

Технические характеристики Модуля МХ 400 (для монтажа на шасси КОНТУР 400)

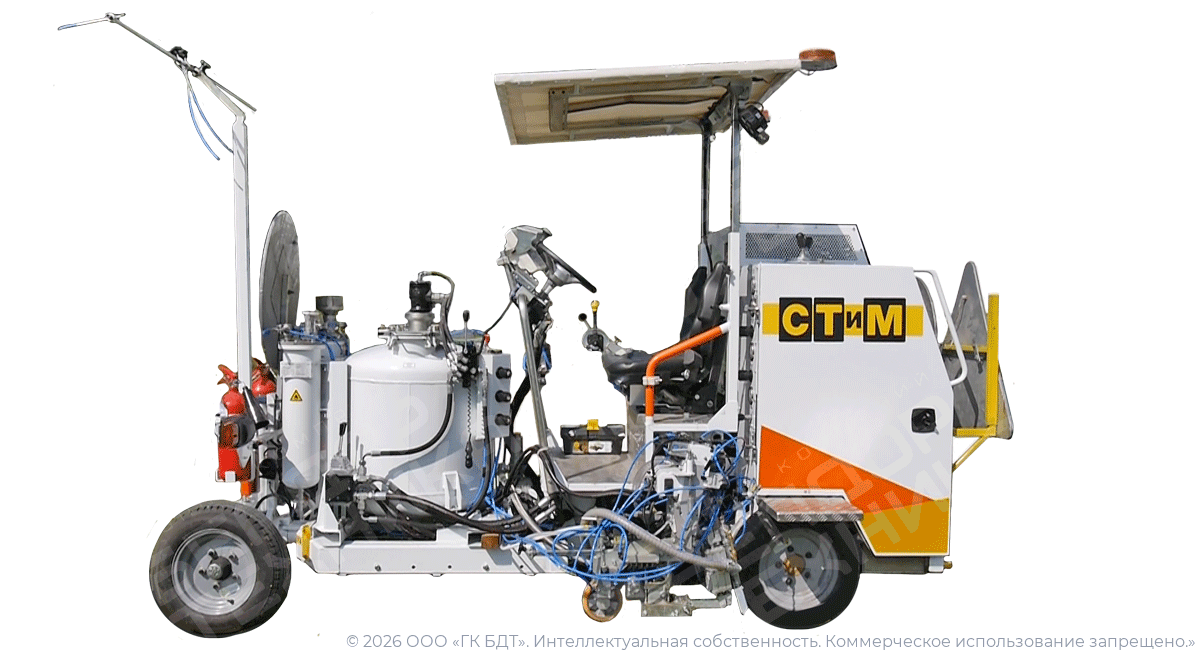

Модуль краски МК 400

Модуль МК 400 предназначен для нанесения тонкослойной разметки безвоздушным методом красками (эмалями) на основе растворителей с содержанием сухого остатка не менее 70%, вязкостью до 150 секунд по чаше Форда №4. Машина состоит из базового шасси Контур 400 с модулем краски.

Обзор серии

Базовая комплектация модуля:

• передвижной разметочный блок с двумя парами разметочных и посыпочных пистолетов
• ёмкость для краски
• мешалка с гидроприводом
• насос краски высокого давления
• ручной покрасочный пистолет, шланг 10 м
• датчик расхода краски
• фильтр тонкой очистки краски в магистрали высокого давления
• система накопления и передачи статистики по GPS/ГЛОНАСС

Дополнительные опции:

• удлинитель ручного покрасочного пистолета, 50 см
• комплект оборудования для нанесения холодным спрей-пластиком двух линий, формула 100:2

Технические характеристики Модуля МК 400 (для монтажа на шасси КОНТУР 400)

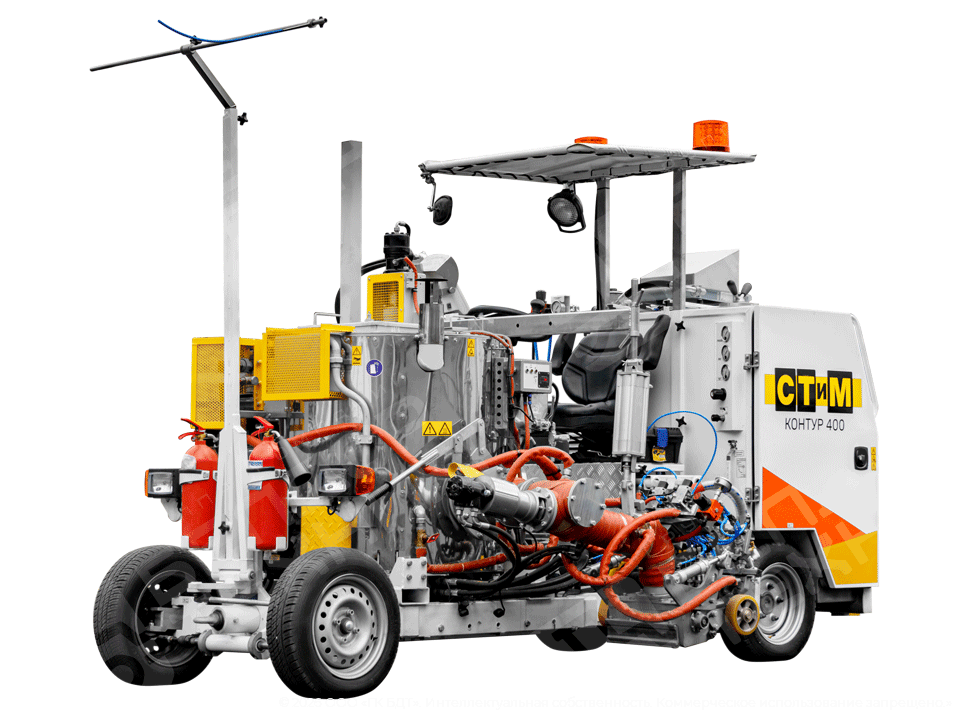

Модуль термопластика МТ 400

Модуль МТ 400 предназначен для нанесения толстослойной разметки термопластиком и состоит из базового шасси Контур 400 с модулем термопластика.

Обзор серии

Базовая комплектация модуля:

• теплоизолированная ёмкость для термопластика
• мешалка в ёмкости для термопластика, с гидроприводом
• система циркуляции термомасла
• система поддержания температуры термомасла и термопластика
• жидкотопливная горелка
• сетчатый фильтр в заправочном окне емкости для термопластика
• разметочный блок для нанесения гладких линий методом экструдирования шириной до 300 мм
• пистолет для нанесения стеклошариков
• ручная газовая горелка
• бесконтактный термометр

Дополнительные опции:

• разметочный блок для нанесения разметки волочильным ящиком (вместо базового разметочного блока)

Технические характеристики Модуля МТ 400 (для монтажа на шасси КОНТУР 400)
