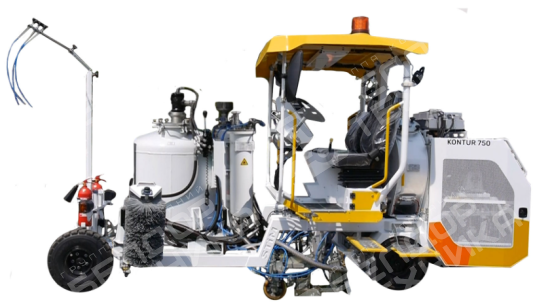

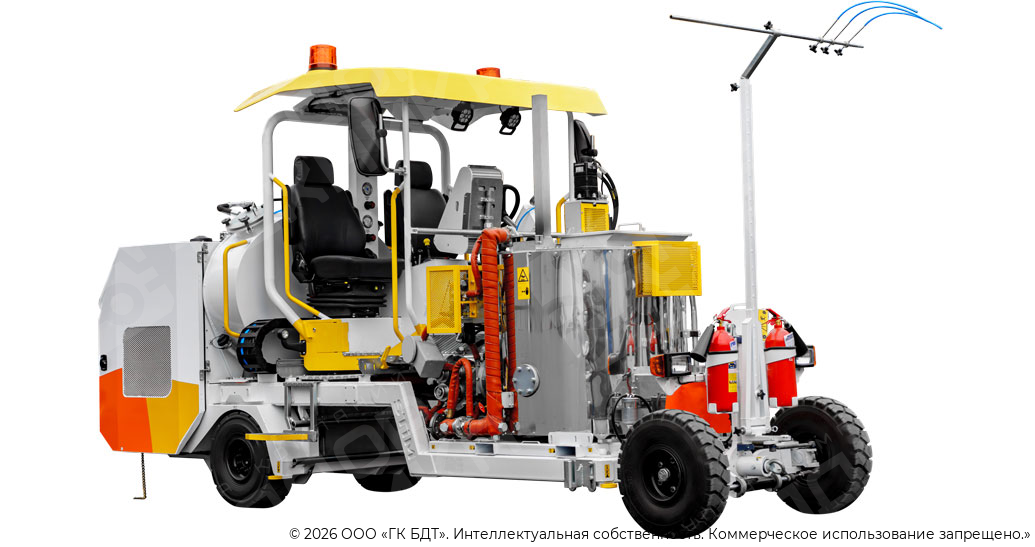

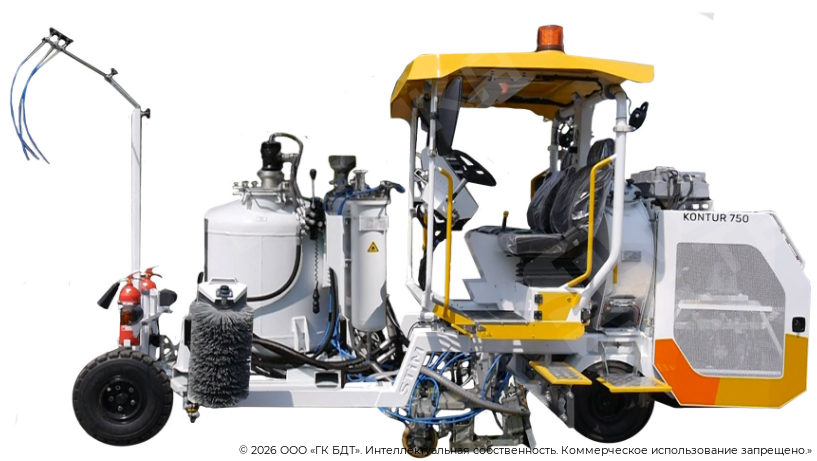

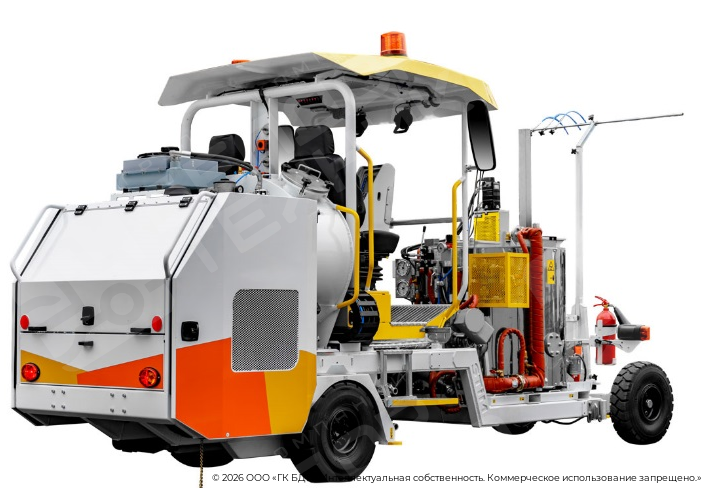

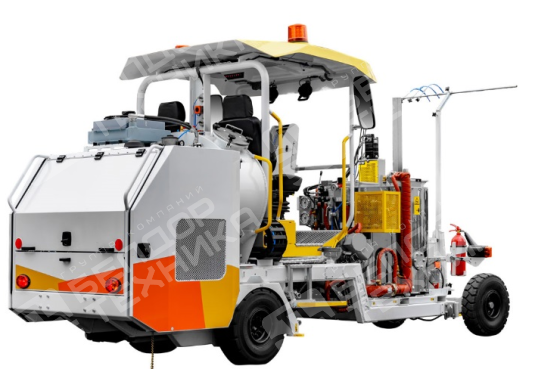

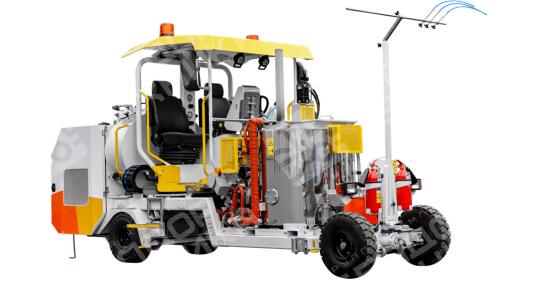

Машина дорожной разметки КОНТУР 750

Машина дорожной разметки Контур 750 представляет собой базовое самоходное шасси со сменными технологическими модулями. Модули определяют тип используемых разметочных материалов и метод нанесения разметки. Модуль – функционально завершенный узел, предназначенный для работы одним или группой схожих разметочных материалов. Любой модуль, входящий в состав машины, может быть заменен на другой, собственными силами Потребителя. Сменные модули обеспечивают нанесение толстослойной и тонкослойной разметки различными методами специализированными блоками разметки.

Преимущества

• сменные технологические модули;
• смена модулей непосредственно потребителем;
• одна машина - 3 вида материалов дорожной разметки.

Техническое описание шасси

Базовая комплектация машины комплектуется:

• передвижным рабочим местом оператора с двумя сиденьями, жесткой крышей, зеркалами заднего вида, элементами управления машиной;
• пультом управления нанесением дорожной разметки;
• терминалом управления технологическими блоками;
• гидравлическим рулевым управлением;
• унифицированными элементами подключения потребителей гидравлического масла, сжатого воздуха;
• ёмкость для стеклошариков, установленная на тензодатчиках;
• элементами светотехники, проблесковыми маяками;
• подсветкой разметочного блока и рабочего места оператора;
• визиром с ручным подъемом и опусканием;
• узлами автоматики и управления;
• поршневым компрессором;
• переставляемой щёткой для очистки дорожного полотна перед разметочным блоком;
• двумя огнетушителями;
• двухскоростным гидромотором хода.

Дополнительные опции::

• визир с гидравлическим подъемом и опусканием;
• задняя площадка для подсобного рабочего и дорожных конусов;
• кластерный знак направления объезда препятствия.

Модуль холодного пластика МХ 750

Модуль МХ 750 предназначен для нанесения толстослойной разметки пластиками холодного нанесения и представляет собой базовое шасси Контур 750 с модулем холодного пластика. Разметочный блок обеспечивает нанесение одиночных и двойных гладких и структурных линий шириной 100, 120, 150, 200, 240, 250 или 400 мм. Типоразмер аппликаторов оговаривается при заказе.

Обзор серии

Базовая комплектация модуля:

• ёмкость для холодного пластика
• ёмкость для отвердителя
• ёмкость для промывочной жидкости
• система дозирования холодного пластика
• система дозирования отвердителя
• передвижной блок для нанесения двух линий
• гидр. мешалка для холодного пластика
• один комплект аппликаторов для гладких линий

Дополнительные опции:

• доп. аппликаторы для гладких линий
• доп. аппликаторы для структурных линий
• (ширина: 100, 120, 150, 200, 240, 250, 400 мм)

Технические характеристики Модуля МХ 750 (для монтажа на шасси КОНТУР 750)

Модуль краски МК 750

Модуль МК 750 предназначен для нанесения тонкослойной разметки безвоздушным методом красками (эмалями) на основе растворителей с содержанием сухого остатка не менее 70%. Машина состоит из базового шасси Контур 750 с модулем краски.

Обзор серии

Базовая комплектация модуля:

• передвижной разметочный блок с двумя парами разметочных и посыпочных пистолетов
• ёмкость для краски
• мешалка с гидроприводом
• насос краски высокого давления
• ручной покрасочный пистолет, шланг 10 м
• датчик расхода краски

Дополнительные опции:

• удлинитель ручного покрасочного пистолета, 50 см
• комплект оборудования для нанесения холодным спрей-пластиком двух линий, формула 100:2
• ёмкость из нержавеющей стали для нанесения краски на водной основе

Технические характеристики Модуля МК 750 (для монтажа на шасси КОНТУР 750)

Модуль термопластика МТ 750

Модуль МТ 750 предназначен для нанесения толстослойной разметки термопластиком и состоит из базового шасси Контур 750 с модулем термопластика.

Обзор серии

Базовая комплектация модуля:

• теплоизолированная ёмкость для термопластика
• мешалка в ёмкости для термопластика, с гидроприводом
• система циркуляции термомасла
• система поддержания заданной температуры
• жидкотопливная горелка
• разметочный блок для нанесения гладких линий шириной до 500 мм (10×50 мм)
• два пистолета для нанесения стеклошариков
• бесконтактный термометр

Дополнительные опции:

• лоток для слива термопластика из емкости

Технические характеристики Модуля МТ 750 (для монтажа на шасси КОНТУР 750)
