Многофункциональный комплекс для приготовления песчано-соляной смеси и смешивания сыпучих материалов

Многофункциональный комплекс для приготовления песчано-соляной смеси и смешивания сыпучих материалов
RUB
Цена от 2 600 000 ₽
2600000.00
  • В наличии
  • В лизинг

Описание Многофункционального комплекса для приготовления песчано-соляной смеси и смешивания сыпучих материалов

Обзор серии

Мобильный комплекс используется для приготовления пескосоляных смесей в соотношении от 1:1 до 1:10, применяемых для посыпки автодорог и улиц в зимнее время. В приготовлении смеси могут применяться непросеянные ПГС и соли, так как данный комплекс содержит встроенный элемент грохочения, позволяющий сортировать крупные частицы материалов.

  • Приготовления смеси гравия и щебня для асфальтобетонных заводов;
  • Смешивания сыпучих инертных материалов для защитного слоя дорожных покрытий.

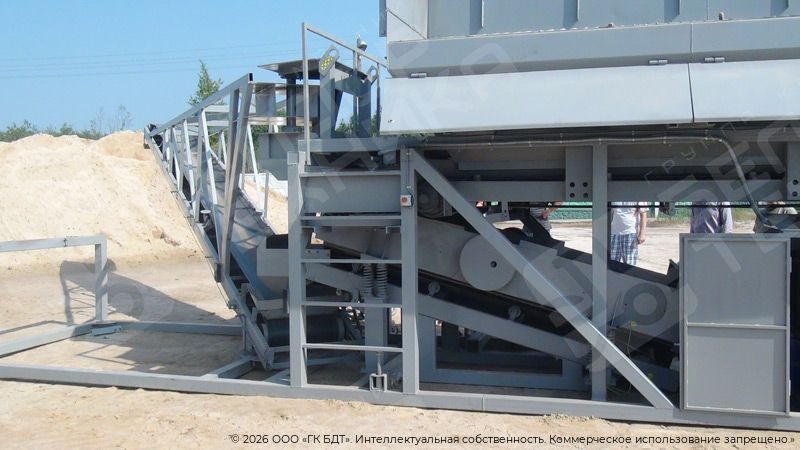

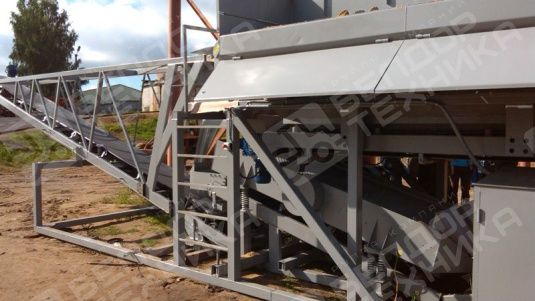

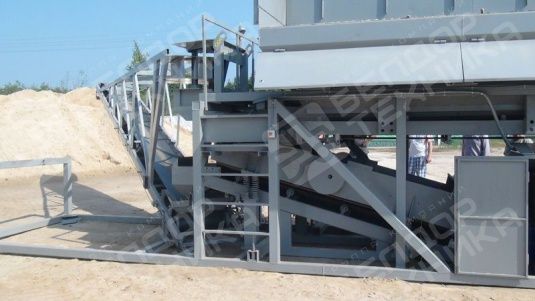

Комплекс содержит металлическую раму и представляет собой единую конструкцию. Погрузка и разгрузка осуществляется в один подъем крана. Наличие выдвижных опор делает возможной установку комплекса, как на бетонное, так и на грунтовое основание.

Транспортировка оборудования производится с помощью низкорамного полуприцепа АПС-554420 либо его аналога.

Устройство комплекса

В состав мобильного комплекса входят:

  • 2 электромеханических подвесных дозатора,
  • 2 бункера,
  • Грохот,
  • Конвейер отводящий ленточный,
  • Конвейер поворотный ленточный,
  • Конвейер подающий ленточный,
  • Электрогенератор,
  • Металлическая рама.

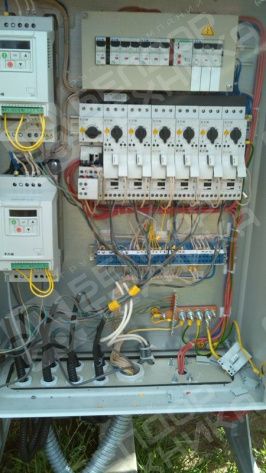

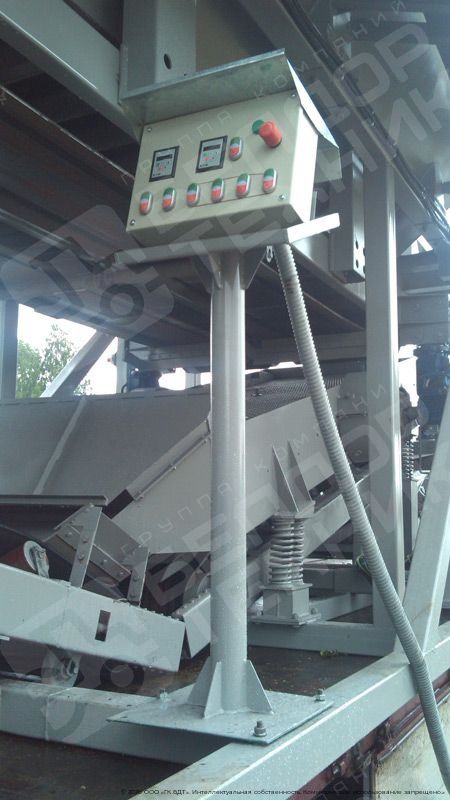

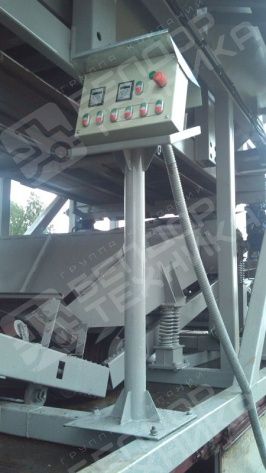

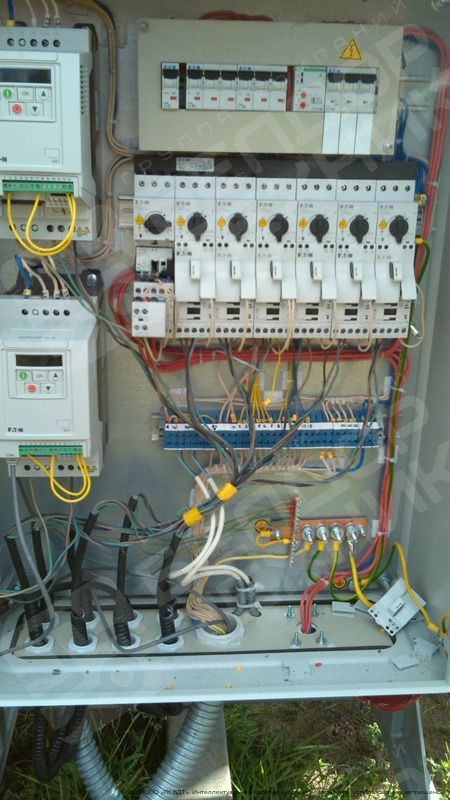

Управление комплексом обеспечивается с помощью силового шкафа, установленного на раме, а также пульта управления переносного типа с кабелем L=7 м. Для пульта управления имеется опорный столик.

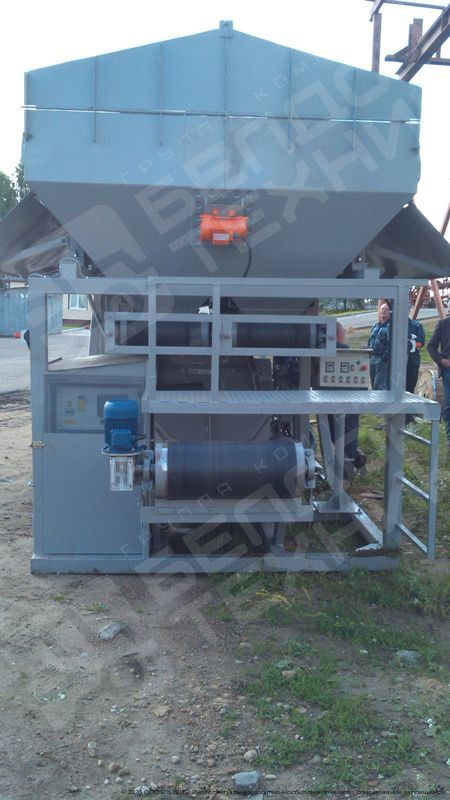

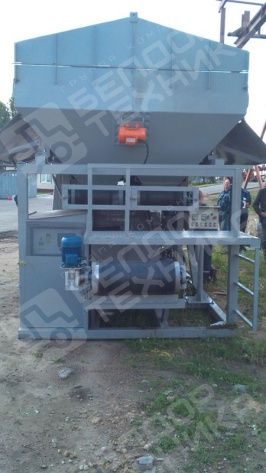

Под бункером подразумевается сварная конструкция коробчатого типа, в верхней части которой расположена наклонная решетка. Назначение данной решетки заключается в предупреждении попадания внутрь бункера крупногабаритных предметов. Исключить риск зависания рабочей смеси помогают вибраторы, закрепленные на стенках бункера. В верхней части бункера расположены откидные борта, которые при транспортировке складываются на решетку. Задача откидных бортов - увеличить объем насыпной массы. Регулировку подачи материалов в необходимых процентных соотношениях, а также скорость перемещения лент дозаторов обеспечивает частотный преобразователь.

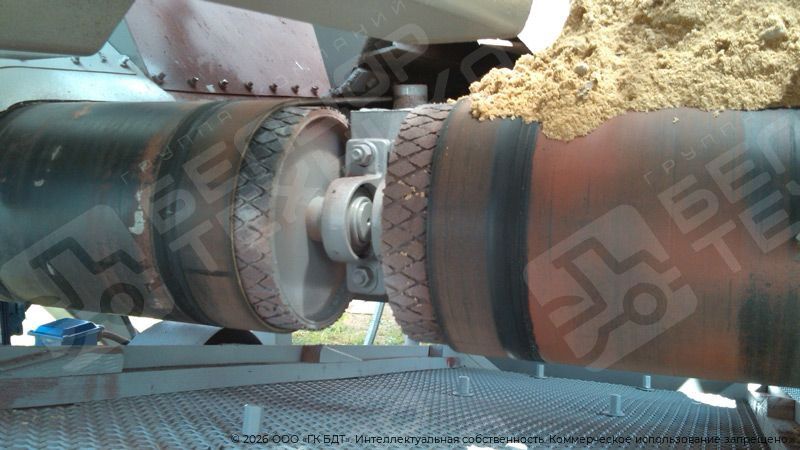

Дозатор электромеханический представляет собой конструкцию сварного типа, состоящую из швеллеров. На раме дозатора закреплены приводной и натяжной барабаны, мотор редуктора. Дозатор зафиксирован в нижней части бункера на направляющих.

Ленточный конвейер – разборная конструкция сварного типа, выполненная из гнутого швеллера №16. Основными элементами ленточных транспортеров являются:

  • Конвейерная лента,
  • Натяжной и приводной барабаны,
  • Лоток для загрузки компонентов смеси (для подающего контейнера),
  • Приспособление для очистки ленты,
  • Усиливающая ферма с поворотным механизмом (для поворотного конвейера).

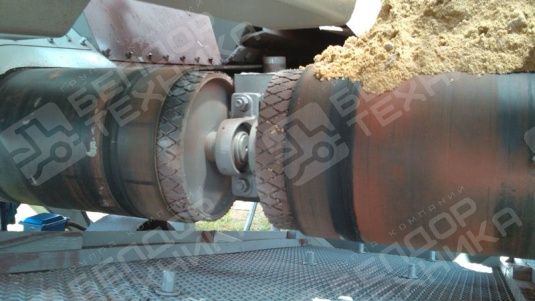

Все элементы и узлы ленточных конвейеров смонтированы на основании сварной конструкции. Привод ленточных конвейеров обеспечивается за счет передачи крутящего момента электрического мотора через редуктор на приводный барабан.

Принцип работы комплекса

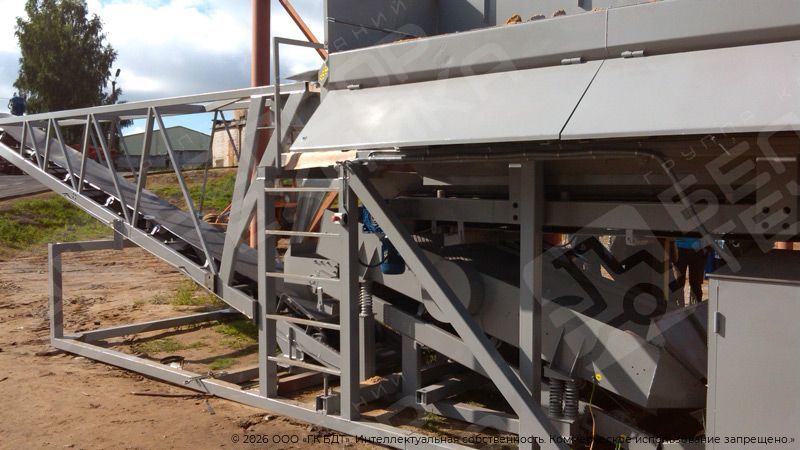

В один бункер засыпается соль, в другой - песчано-гравийная смесь. Скорость движения конвейерных лент дозатора устанавливается на одном из электромеханических дозаторов, управляемым частотным преобразователем, и зависит от пропорционального соотношения песка и соли в песчано-соляной смеси. Далее смесь с ленты попадает в грохот, затем на подающий конвейер, после чего просеянный материал выводится через поворотный ленточный конвейер на склад. Диапазон поворота составляет 180°. Отсев через ленточный отводящий конвейер поступает в отвал.

В рабочее состояние комплекс приводится с помощью системы управления. Существует возможность подключения оборудования к сети промышленного напряжения, а также к собственному источнику электропитания (генератору), что делает возможным использование комплекса на объектах, удаленных от электросетей.

Читать полностью

Характеристики Многофункционального комплекса для приготовления песчано-соляной смеси и смешивания сыпучих материалов

Габаритные размеры комплекса в транспортном положении (ДхШхВ), м.14х2,45х2,9
Габаритные размеры комплекса в рабочем положении (ДхШхВ), м.14х3,45х3,4
Масса комплекса, не более, т С ДГ/без ДГ7,92/7,2
Потребляемая мощность комплекса, кВт.12,5
Производительность, т/чокт.40
Блок бункеров с электромеханическими дозаторами
Количество бункеров-дозаторов, шт.2
Объем одного бункера, м34,2
Вес насыпной массы одного бункера, т7
Ширина ленты дозатора, м0,5
Скорость движения ленты дозатора 1, м/с0,02-0,1
Скорость движения ленты дозатора 2, м/с0,1
Потребляемая мощность блока дозаторов, кВт, с включенными 2-мя вибраторами, кВт1,5+1,5+0,5+0,5=4

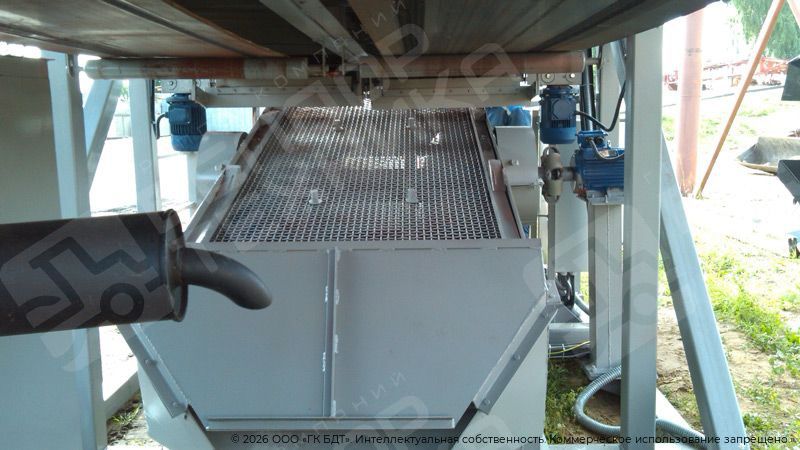

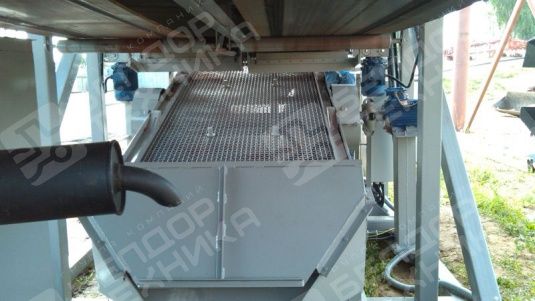

Грохот инерционный
Количество сит1
Размер просеивающей поверхности,
- длина, мм3020
- ширина, мм1405
- площадь, м24,24
Потребляемая мощность , кВт3
Частота колебаний, с-116,2
Амплитуда колебаний короба, мм3
Размеры ячеек сит, мм15
Конвейер ленточный подающий. 3,5м / 650мм
Скорость движения ленты, м/с1,6
Ширина ленты , м0,65
Потребляемая мощность , кВт2,2
Угол наклона15 гр.
Конвейер ленточный поворотный. 9м / 650мм
Скорость движения ленты, м/с1,6
Ширина ленты , м0,65
Потребляемая мощность , кВт2,2
Угол наклона180 гр.
Конвейер ленточный отводящий. 3,5м / 650мм
Скорость движения ленты, м/с1,2
Ширина ленты , м0,65
Потребляемая мощность , кВт1,1
Угол наклона15 гр.
Дизель-генераторная установка 15 кВт
Система управления комплексом
